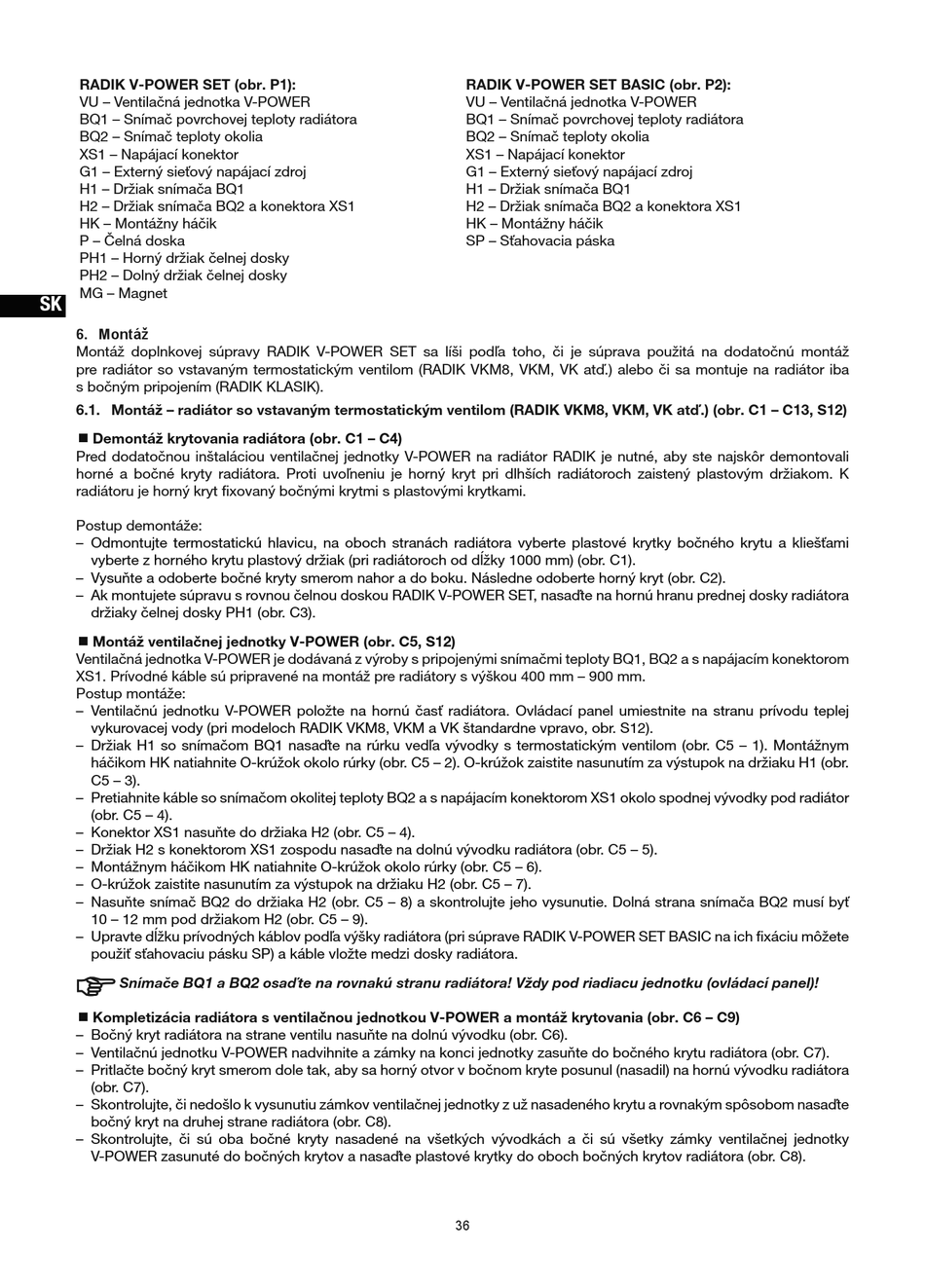

RADIK V-POWER SET (obr. P1):
VU – Ventilačná jednotka V-POWER
BQ1 – Snímač povrchovej teploty radiátora
BQ2 – Snímač teploty okolia
XS1 – Napájací konektor
G1 – Externý sieťový napájací zdroj
H1 – Držiak snímača BQ1
H2 – Držiak snímača BQ2 a konektora XS1
HK – Montážny háčik
P – Čelná doska
PH1 – Horný držiak čelnej dosky
PH2 – Dolný držiak čelnej dosky
MG – Magnet
SK
6. Montáž
Montáž doplnkovej súpravy RADIK V-POWER SET sa líši podľa toho, či je súprava použitá na dodatočnú montáž
pre radiátor so vstavaným termostatickým ventilom (RADIK VKM8, VKM, VK atď.) alebo či sa montuje na radiátor iba
s bočným pripojením (RADIK KLASIK).
6.1. Montáž – radiátor so vstavaným termostatickým ventilom (RADIK VKM8, VKM, VK atď.) (obr. C1 – C13, S12)
 Demontáž krytovania radiátora (obr. C1 – C4)
Pred dodatočnou inštaláciou ventilačnej jednotky V-POWER na radiátor RADIK je nutné, aby ste najskôr demontovali
horné a bočné kryty radiátora. Proti uvoľneniu je horný kryt pri dlhších radiátoroch zaistený plastovým držiakom. K
radiátoru je horný kryt fi xovaný bočnými krytmi s plastovými krytkami.
Postup demontáže:
– Odmontujte termostatickú hlavicu, na oboch stranách radiátora vyberte plastové krytky bočného krytu a kliešťami
vyberte z horného krytu plastový držiak (pri radiátoroch od dĺžky 1000 mm) (obr. C1).
– Vysuňte a odoberte bočné kryty smerom nahor a do boku. Následne odoberte horný kryt (obr. C2).
– Ak montujete súpravu s rovnou čelnou doskou RADIK V-POWER SET, nasaďte na hornú hranu prednej dosky radiátora
držiaky čelnej dosky PH1 (obr. C3).
 Montáž ventilačnej jednotky V-POWER (obr. C5, S12)
Ventilačná jednotka V-POWER je dodávaná z výroby s pripojenými snímačmi teploty BQ1, BQ2 a s napájacím konektorom
XS1. Prívodné káble sú pripravené na montáž pre radiátory s výškou 400 mm – 900 mm.
Postup montáže:
– Ventilačnú jednotku V-POWER položte na hornú časť radiátora. Ovládací panel umiestnite na stranu prívodu teplej
vykurovacej vody (pri modeloch RADIK VKM8, VKM a VK štandardne vpravo, obr. S12).
– Držiak H1 so snímačom BQ1 nasaďte na rúrku vedľa vývodky s termostatickým ventilom (obr. C5 – 1). Montážnym
háčikom HK natiahnite O-krúžok okolo rúrky (obr. C5 – 2). O-krúžok zaistite nasunutím za výstupok na držiaku H1 (obr.
C5 – 3).
– Pretiahnite káble so snímačom okolitej teploty BQ2 a s napájacím konektorom XS1 okolo spodnej vývodky pod radiátor
(obr. C5 – 4).
– Konektor XS1 nasuňte do držiaka H2 (obr. C5 – 4).
– Držiak H2 s konektorom XS1 zospodu nasaďte na dolnú vývodku radiátora (obr. C5 – 5).
– Montážnym háčikom HK natiahnite O-krúžok okolo rúrky (obr. C5 – 6).
– O-krúžok zaistite nasunutím za výstupok na držiaku H2 (obr. C5 – 7).
– Nasuňte snímač BQ2 do držiaka H2 (obr. C5 – 8) a skontrolujte jeho vysunutie. Dolná strana snímača BQ2 musí byť
10 – 12 mm pod držiakom H2 (obr. C5 – 9).
– Upravte dĺžku prívodných káblov podľa výšky radiátora (pri súprave RADIK V-POWER SET BASIC na ich fi xáciu môžete
použiť sťahovaciu pásku SP) a káble vložte medzi dosky radiátora.
Snímače BQ1 a BQ2 osaďte na rovnakú stranu radiátora! Vždy pod riadiacu jednotku (ovládací panel)!
 Kompletizácia radiátora s ventilačnou jednotkou V-POWER a montáž krytovania (obr. C6 – C9)
– Bočný kryt radiátora na strane ventilu nasuňte na dolnú vývodku (obr. C6).
– Ventilačnú jednotku V-POWER nadvihnite a zámky na konci jednotky zasuňte do bočného krytu radiátora (obr. C7).
– Pritlačte bočný kryt smerom dole tak, aby sa horný otvor v bočnom kryte posunul (nasadil) na hornú vývodku radiátora
(obr. C7).
– Skontrolujte, či nedošlo k vysunutiu zámkov ventilačnej jednotky z už nasadeného krytu a rovnakým spôsobom nasaďte
bočný kryt na druhej strane radiátora (obr. C8).
– Skontrolujte, či sú oba bočné kryty nasadené na všetkých vývodkách a či sú všetky zámky ventilačnej jednotky
V-POWER zasunuté do bočných krytov a nasaďte plastové krytky do oboch bočných krytov radiátora (obr. C8).
RADIK V-POWER SET BASIC (obr. P2):
VU – Ventilačná jednotka V-POWER
BQ1 – Snímač povrchovej teploty radiátora
BQ2 – Snímač teploty okolia
XS1 – Napájací konektor
G1 – Externý sieťový napájací zdroj
H1 – Držiak snímača BQ1
H2 – Držiak snímača BQ2 a konektora XS1
HK – Montážny háčik
SP – Sťahovacia páska
