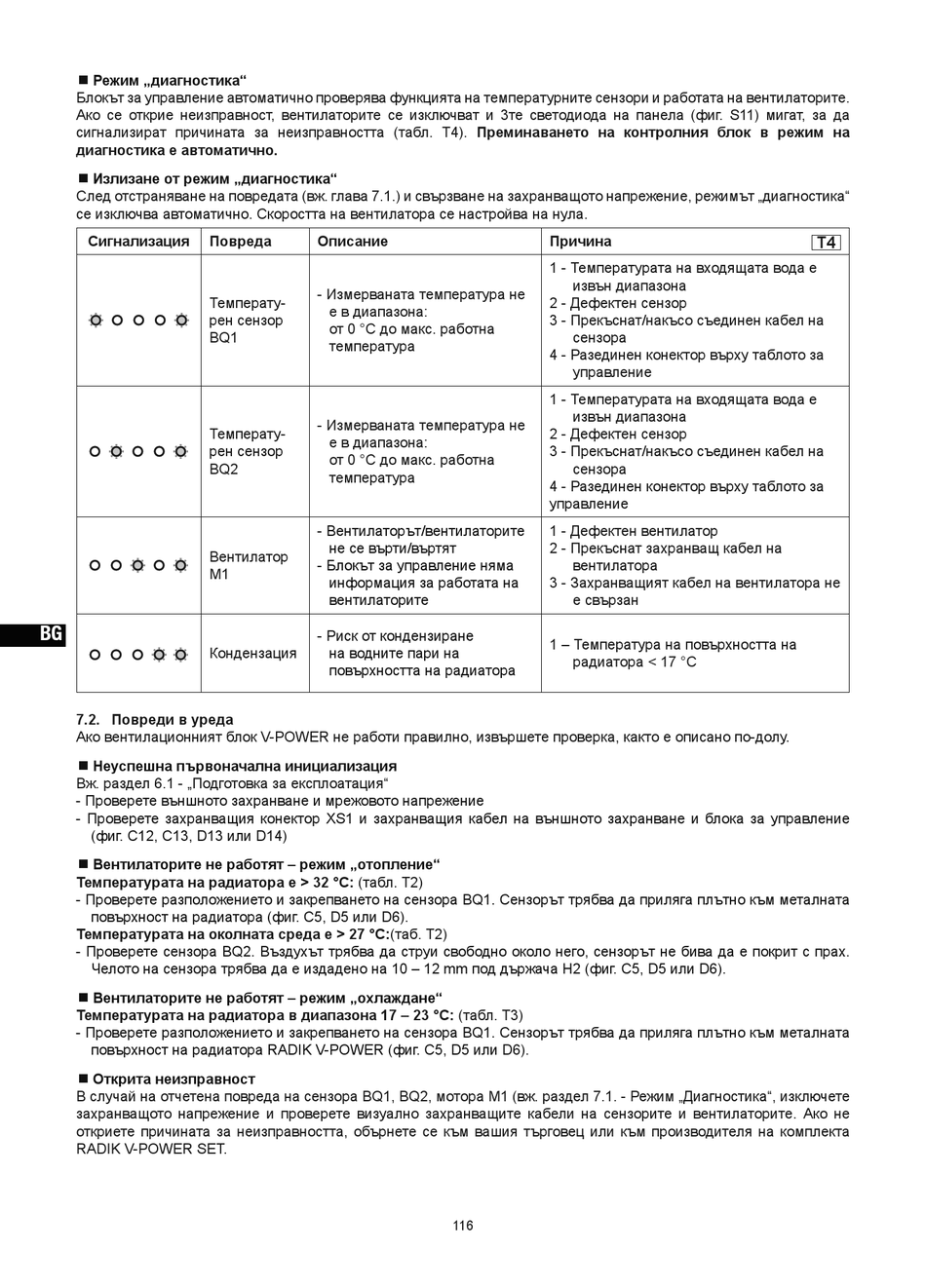

KORADO RADIK V-POWER SET BASIC Installations- Und Bedienungsanleitung Seite 116

 Режим „д иагностика"
Блокът за управление автоматично проверява функцията на температурните сензори и работата на вентилаторите.
Ако се открие неизправност, вентилаторите се изключват и 3те светодиода на панела (фиг. S11) мигат, за да
сигнализират причината за неизправността (табл. T4). Преминаването на контролния блок в режим на
диагностика е автоматично.
 Излизане от режим „диагностика"
След отстраняване на повредата (вж. глава 7.1.) и свързване на захранващото напрежение, режимът „диагностика"
се изключва автоматично. Скоростта на вентилатора се настройва на нула.
Сигнализация Повреда
Температу-
рен сензор
BQ1
Температу-
рен сензор
BQ2
Вентилатор
M1
BG
Кондензация
7 .2. Повреди в уреда
Ако вентилационният блок V-POWER не работи правилно, извършете проверка, както е описано по-долу.
 Неуспешна първоначална инициализация
Вж. раздел 6.1 - „Подготовка за експлоатация"
- Проверете външното захранване и мрежовото напрежение
- Проверете захранващия конектор XS1 и захранващия кабел на външното захранване и блока за управление
(фиг. C12, C13, D13 или D14)
 Вентилаторите не работят – режим „отопление"
Температурата на радиатора е > 32 °C: (табл. T2)
- Проверете разположението и закрепването на сензора BQ1. Сензорът трябва да приляга плътно към металната
повърхност на радиатора (фиг. C5, D5 или D6).
Температурата на околната среда е > 27 °C:(таб. T2)
- Проверете сензора BQ2. Въздухът трябва да струи свободно около него, сензорът не бива да е покрит с прах.
Челото на сензора трябва да е издадено на 10 – 12 mm под държача H2 (фиг. C5, D5 или D6).
 Вентилаторите не работят – режим „охлаждане"
Температурата на радиатора в диапазона 17 – 23 °C: (табл. T3)
- Проверете разположението и закрепването на сензора BQ1. Сензорът трябва да приляга плътно към металната
повърхност на радиатора RADIK V-POWER (фиг. C5, D5 или
 Открита неизправност
В случай на отчетена повреда на сензора BQ1, BQ2, мотора M1 (вж. раздел 7.1. - Режим „Диагностика", изключете
захранващото напрежение и проверете визуално захранващите кабели на сензорите и вентилаторите. Ако не
откриете причината за неизправността, обърнете се към вашия търговец или към производителя на комплекта
RADIK V-POWER SET.
Описание
- Измерваната температура не
е в диапазона:
от 0 °C до макс. работна
температура
- Измерваната температура не
е в диапазона:
от 0 °C до макс. работна
температура
- Вентилаторът/вентилаторите
не се върти/въртят
- Блокът за управление няма
информация за работата на
вентилаторите
- Риск от кондензиране
на водните пари на
повърхността на радиатора
15
116
Причина
1 - Температурата на входящата вода е
извън диапазона
2 - Дефектен сензор
3 - Прекъснат/накъсо съединен кабел на
сензора
4 - Разединен конектор върху таблото за
управление
1 - Температурата на входящата вода е
извън диапазона
2 - Дефектен сензор
3 - Прекъснат/накъсо съединен кабел на
сензора
4 - Разединен конектор върху таблото за
управление
1 - Дефектен вентилатор
2 - Прекъснат захранващ кабел на
вентилатора
3 - Захранващият кабел на вентилатора не
е свързан
1 – Температура на повърхността на
радиатора < 17 °C
D6).
T4
