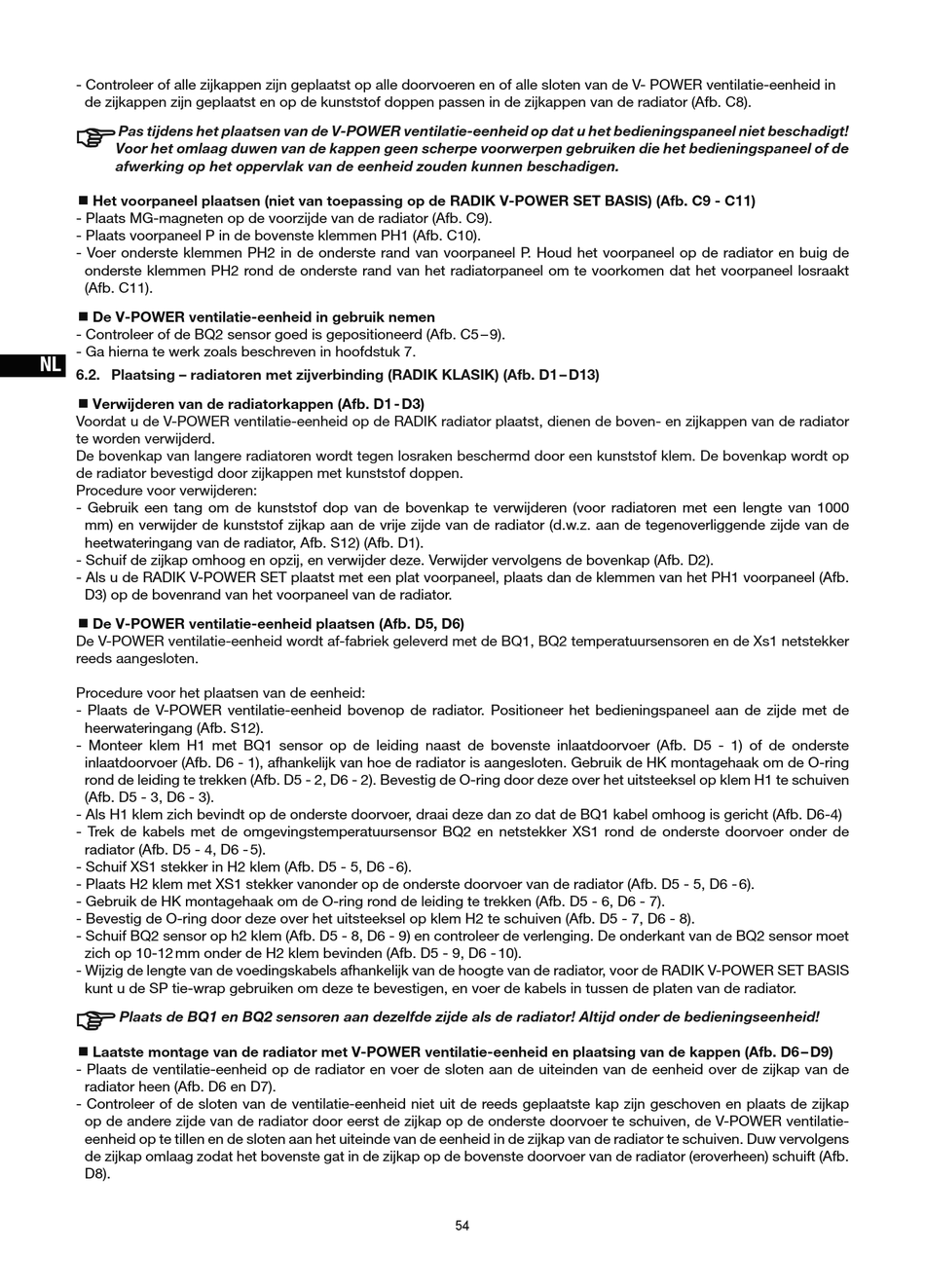

- Controleer of alle zij kappen zij n geplaatst op alle doorvoeren en of alle sloten van de V- POWER ventilatie-eenheid in
de zij kappen zij n geplaatst en op de kunststof doppen passen in de zij kappen van de radiator (Afb. C8).
Pas tij dens het plaatsen van de V-POWER ventilatie-eenheid op dat u het bedieningspaneel niet beschadigt!
Voor het omlaag duwen van de kappen geen scherpe voorwerpen gebruiken die het bedieningspaneel of de
afwerking op het oppervlak van de eenheid zouden kunnen beschadigen.
 Het voorpaneel plaatsen (niet van toepassing op de RADIK V-POWER SET BASIS) (Afb. C9 - C11)
- Plaats MG-magneten op de voorzij de van de radiator (Afb. C9).
- Plaats voorpaneel P in de bovenste klemmen PH1 (Afb. C10).
- Voer onderste klemmen PH2 in de onderste rand van voorpaneel P. Houd het voorpaneel op de radiator en buig de
onderste klemmen PH2 rond de onderste rand van het radiatorpaneel om te voorkomen dat het voorpaneel losraakt
(Afb. C11).
 De V-POWER ventilatie-eenheid in gebruik nemen
- Controleer of de BQ2 sensor goed is gepositioneerd (Afb. C5 – 9).
- Ga hierna te werk zoals beschreven in hoofdstuk 7.
NL
6. 2. Plaatsing – radiatoren met zij verbinding (RADIK KLASIK) (Afb. D1 – D13)
 Verwij deren van de radiatorkappen (Afb. D1 - D3)
Voordat u de V-POWER ventilatie-eenheid op de RADIK radiator plaatst, dienen de boven- en zij kappen van de radiator
te worden verwij derd.
De bovenkap van langere radiatoren wordt tegen losraken beschermd door een kunststof klem. De bovenkap wordt op
de radiator bevestigd door zij kappen met kunststof doppen.
Procedure voor verwij deren:
- Gebruik een tang om de kunststof dop van de bovenkap te verwij deren (voor radiatoren met een lengte van 1000
mm) en verwij der de kunststof zij kap aan de vrij e zij de van de radiator (d.w.z. aan de tegenoverliggende zij de van de
heetwateringang van de radiator, Afb. S12) (Afb. D1).
- Schuif de zij kap omhoog en opzij , en verwij der deze. Verwij der vervolgens de bovenkap (Afb. D2).
- Als u de RADIK V-POWER SET plaatst met een plat voorpaneel, plaats dan de klemmen van het PH1 voorpaneel (Afb.
D3) op de bovenrand van het voorpaneel van de radiator.
 De V-POWER ventilatie-eenheid plaatsen (Afb. D5, D6)
De V-POWER ventilatie-eenheid wordt af-fabriek geleverd met de BQ1, BQ2 temperatuursensoren en de Xs1 netstekker
reeds aangesloten.
Procedure voor het plaatsen van de eenheid:
- Plaats de V-POWER ventilatie-eenheid bovenop de radiator. Positioneer het bedieningspaneel aan de zij de met de
heerwateringang (Afb. S12).
- Monteer klem H1 met BQ1 sensor op de leiding naast de bovenste inlaatdoorvoer (Afb. D5 - 1) of de onderste
inlaatdoorvoer (Afb. D6 - 1), afhankelij k van hoe de radiator is aangesloten. Gebruik de HK montagehaak om de O-ring
rond de leiding te trekken (Afb. D5 - 2, D6 - 2). Bevestig de O-ring door deze over het uitsteeksel op klem H1 te schuiven
(Afb. D5 - 3, D6 - 3).
- Als H1 klem zich bevindt op de onderste doorvoer, draai deze dan zo dat de BQ1 kabel omhoog is gericht (Afb. D6-4)
- Trek de kabels met de omgevingstemperatuursensor BQ2 en netstekker XS1 rond de onderste doorvoer onder de
radiator (Afb. D5 - 4, D6 - 5).
- Schuif XS1 stekker in H2 klem (Afb. D5 - 5, D6 - 6).
- Plaats H2 klem met XS1 stekker vanonder op de onderste doorvoer van de radiator (Afb. D5 - 5, D6 - 6).
- Gebruik de HK montagehaak om de O-ring rond de leiding te trekken (Afb. D5 - 6, D6 - 7).
- Bevestig de O-ring door deze over het uitsteeksel op klem H2 te schuiven (Afb. D5 - 7, D6 - 8).
- Schuif BQ2 sensor op h2 klem (Afb. D5 - 8, D6 - 9) en controleer de verlenging. De onderkant van de BQ2 sensor moet
zich op 10-12 mm onder de H2 klem bevinden (Afb. D5 - 9, D6 - 10).
- Wij zig de lengte van de voedingskabels afhankelij k van de hoogte van de radiator, voor de RADIK V-POWER SET BASIS
kunt u de SP tie-wrap gebruiken om deze te bevestigen, en voer de kabels in tussen de platen van de radiator.
Plaats de BQ1 en BQ2 sensoren aan dezelfde zij de als de radiator! Altij d onder de bedieningseenheid!
 L aatste montage van de radiator met V-POWER ventilatie-eenheid en plaatsing van de kappen (Afb. D6 – D9)
- Plaats de ventilatie-eenheid op de radiator en voer de sloten aan de uiteinden van de eenheid over de zij kap van de
radiator heen (Afb. D6 en D7).
- Controleer of de sloten van de ventilatie-eenheid niet uit de reeds geplaatste kap zij n geschoven en plaats de zij kap
op de andere zij de van de radiator door eerst de zij kap op de onderste doorvoer te schuiven, de V-POWER ventilatie-
eenheid op te tillen en de sloten aan het uiteinde van de eenheid in de zij kap van de radiator te schuiven. Duw vervolgens
de zij kap omlaag zodat het bovenste gat in de zij kap op de bovenste doorvoer van de radiator (eroverheen) schuift (Afb.
D8).
