WCS-PG310
Produktbeschreibung
2
Produktbeschreibung
2.1
Einsatz und Anwendung
Das WCS-PG310 dient als Schnittstelle zwischen WCS-Lesekopf und PROFIBUS DP
Eingangskarte der Steuerung. Die Daten zwischen dem WCS-Lesekopf bzw. den WCS-
Leseköpfen und dem WCS-PG310 werden über die RS 485-Schnittstelle und vom WCS-
PG310 zur Steuerung über das PROFIBUS DP-Protokoll übertragen.
Sie können maximal vier WCS-Leseköpfe vom Typ LS221 oder LS121 anschließen. Wenn Sie
mehrere Leseköpfe anschließen, müssen diese unterschiedliche Adressen haben. Das WCS-
PG310 Interface-Modul fragt die Positionswerte der Leseköpfe ständig ab und verfügt immer
über die aktuellen Daten der Leseköpfe. Der Update-Zyklus für einen Lesekopf beträgt ca. 1
ms.
Das WCS-PG310 Interfacemodul hat folgende Konfiguration:
Baudrate:
Diagnosedaten:
Sync:
Freeze
Ident-Nr.:
2.2
Abmessungen

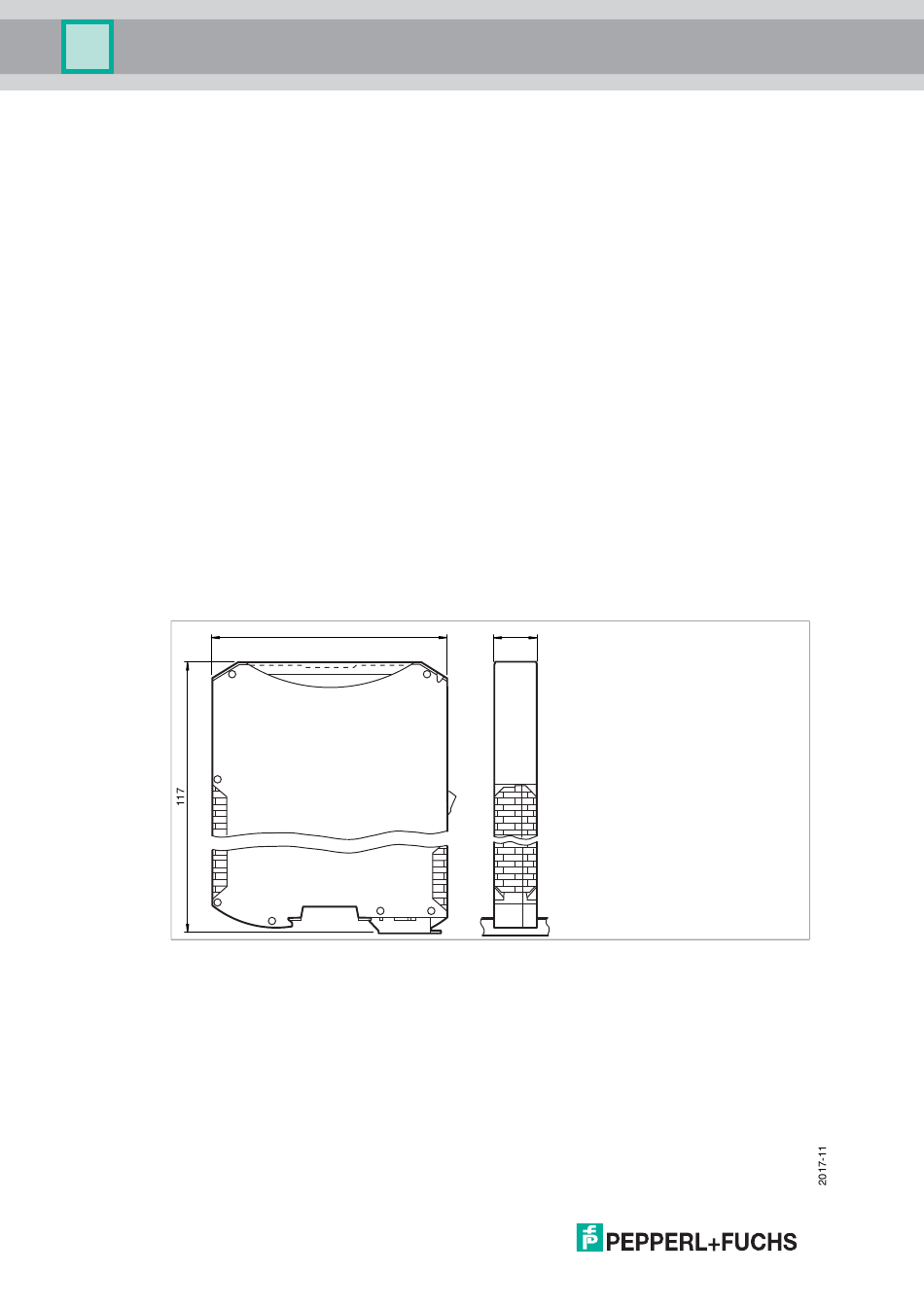

Das Interface-Modul hat die folgenden Gehäusemaße.
Abbildung 2.1
6
100
Abmessung
max. 12 MBaud (automatische Erkennung)
max. 8 Byte
unterstützt
unterstützt
0x2079
23
