WCS-PG310
Produktbeschreibung
2.3

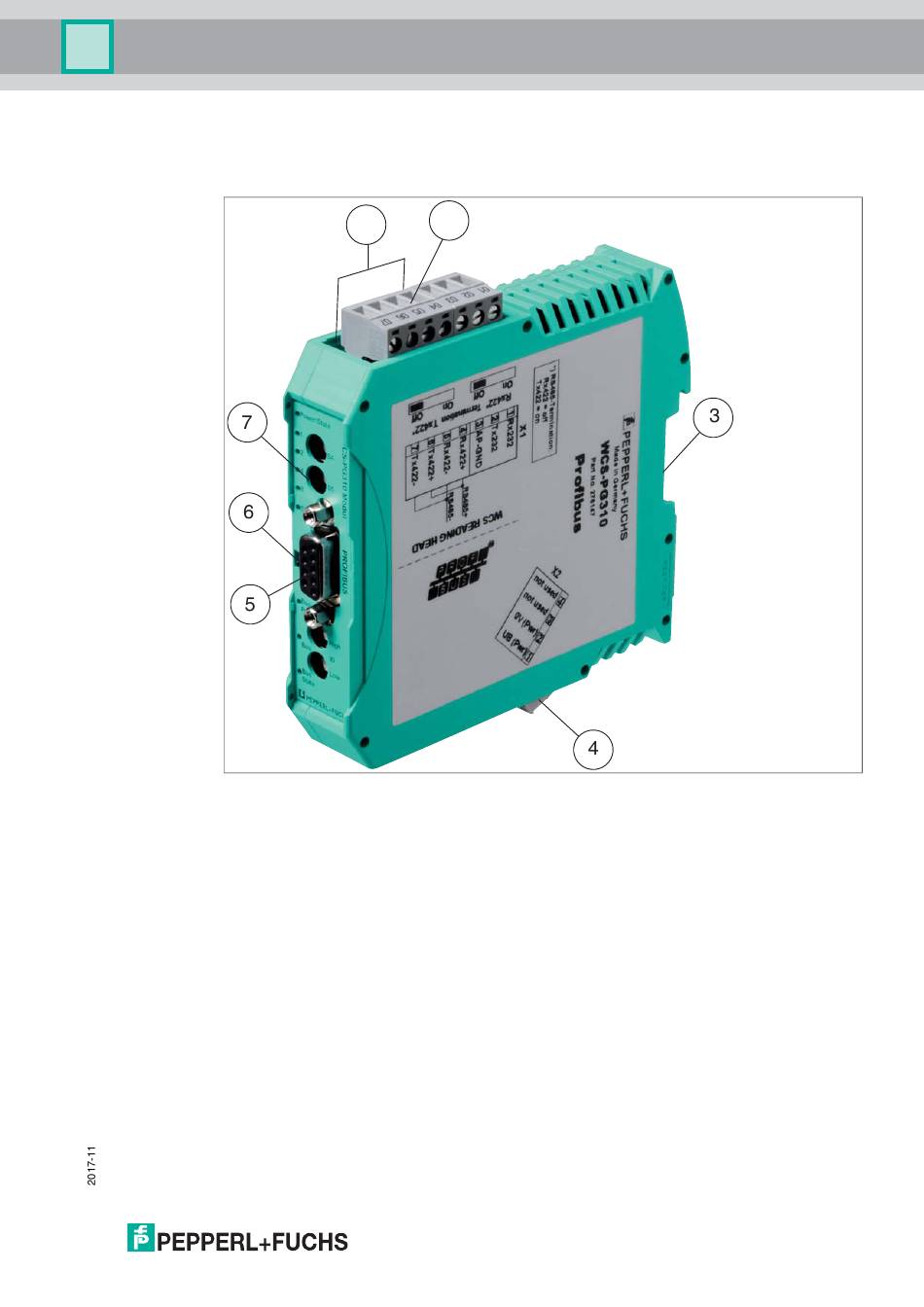

Aufbau des Geräts
Gerätekomponenten
Abbildung 2.2
1
Schiebeschalter RS-485-Abschlusswiderstand
2
X1: RS-485-Schnittstelle
3
Montagelasche
4
X2: Anschluss Stromversorgung
5
Kommunikationsschnittstelle Profibus
6
Schiebeschalter ProfibusDP-Abschlusswiderstand
7
Frontblende mit Drehcodierschalter und Leuchtanzeigen
2
1
Übersicht Interface-Modul
7
