Hark Studio Serie Montageanleitung Seite 11

Systemkamin Studioserie - Studio 13
Montage
z w
e i t
e s
S c
Verkleben Sie die beiden Teile des zweiten Schürzenelementes untereinander
und in bereits beschriebener Weise mit dem ersten Schürzenelement.
Anschließend wird die Fuge zwischen erstem und zweitem Schürzenelement
mit Haftmörtel von innen verspachtelt.
h ü
r z e
n - E
l e m
e n
t

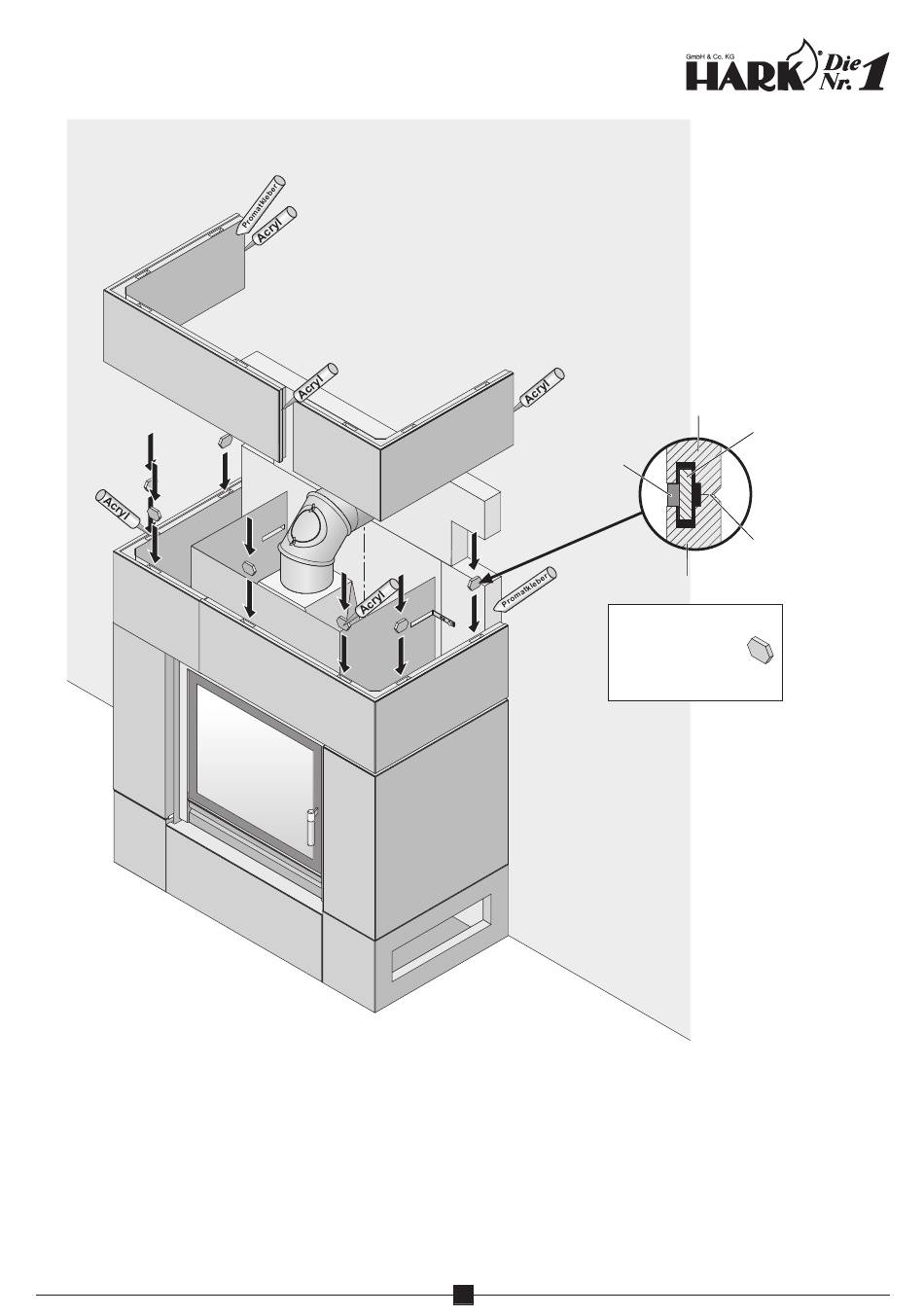

Schnittdarstellung der
Verklebung im Bereich
eines Verbindungsstückes
Haftmörtel von innen
mit einer kleinen
Kelle auftragen
und glätten
Verbindungsstück
Verbindet die einzelnen
Leichtbaumodule
11
oberes Element
Verbindungsstück
mit Acrylkleber
einkleben
Oberes und unteres
Element im vorderen
Bereich mit Acrylkleber
verklebt
unteres Element
7 x
