Hark Studio Serie Montageanleitung Seite 2

Systemkamin Studioserie - Studio 13
Allgemeine Hinweise
Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungshinweise der
beigefügten Verarbeitungsmaterialien.
Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu prüfen.
Es ist auf einen tragfähigen Aufstellort zu achten.
Lieferumfang
Bausatz Leichtbaukamin
- mit entsprechenden Modulen und
Verbindungselementen
- Verbindungsstücke
- Lastverteilplatte
- Radiante mit Abstrahlblech
- Rauchrohranschluss mit Dichtmaterial
- Isolierplatten mit Schlagdübel
Haftmörtel
Acrylkleber Modetafire
Promatkleber

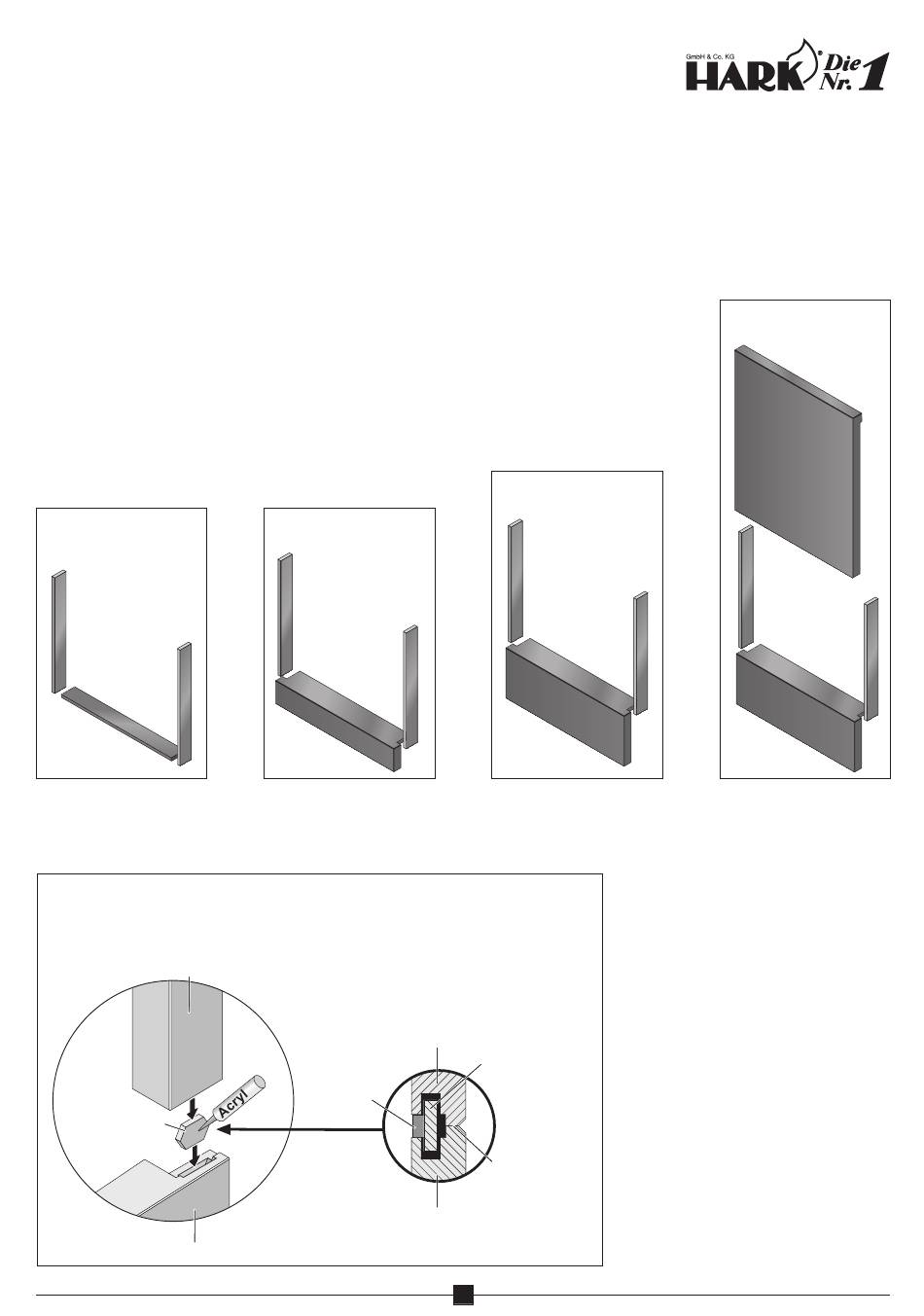

Verkleidungsvarianten
Natursteinverkleidung
Studio 13/350.2.0
Elementverbindung im Bereich eines Verbindungsstückes
Die Leichtbau-Elemente werden untereinander mit Acrylkleber verklebt und zusätzlich
mit einem eingeklebten Verbindungsstück verbunden.
oberes Element
Verbindungsstück
unteres Element
Benötigte Werkzeuge
Gliedermaßstab (Zollstock)
Winkel
Wasserwaage
Spachtel - kleine Maurerkelle
Behälter zum Anmischen des
Haftmörtels
Bohrmaschine
Kartuschenpistole
Natursteinverkleidung
Studio 13/350.15.0
Schnittdarstellung der
Verklebung im Bereich
eines Verbindungsstückes
oberes
Element
Haftmörtel von
innen mit einer
kleinen Kelle
auftragen
und glätten
unteres
Element
Natursteinverkleidung
Studio 13/350.31.0
Verbindungsstück
mit Acrylkleber
einkleben.
Oberes und
unteres Element
im vorderen
Bereich mit
Acryl verklebt
2
Natursteinverkleidung
Studio 13/350.31.4
