5. Inbetriebnahme und Betrieb
Erst bei Unterschreiten der Schaltschwelle schaltet der Schaltkontakt von Pin 41-43
wieder auf Pin 41-42 um.
Bis zu vier Schaltkontakte ermöglichen das vollständige Abdecken aller gewünschten
Schaltfunktionen. Es kann je nach Applikationsanforderung fallend schließend, fallend
öffnend, steigend schließend oder steigend öffnend geschaltet werden.
Die Schaltkontakte werden entweder für fallende oder steigende Dichte justiert.
DE
→ Genaue Angaben zur Hysterese siehe Datenblatt SP 60.27
Beispiele zur möglichen Schaltfunktion in der Applikation
1. Beispiel mit drei Kontakten als Öffner: Kontakt 1 und 2 sollen beim Unterschreiten
öffnen, Kontakt 3 soll beim Überschreiten öffnen:

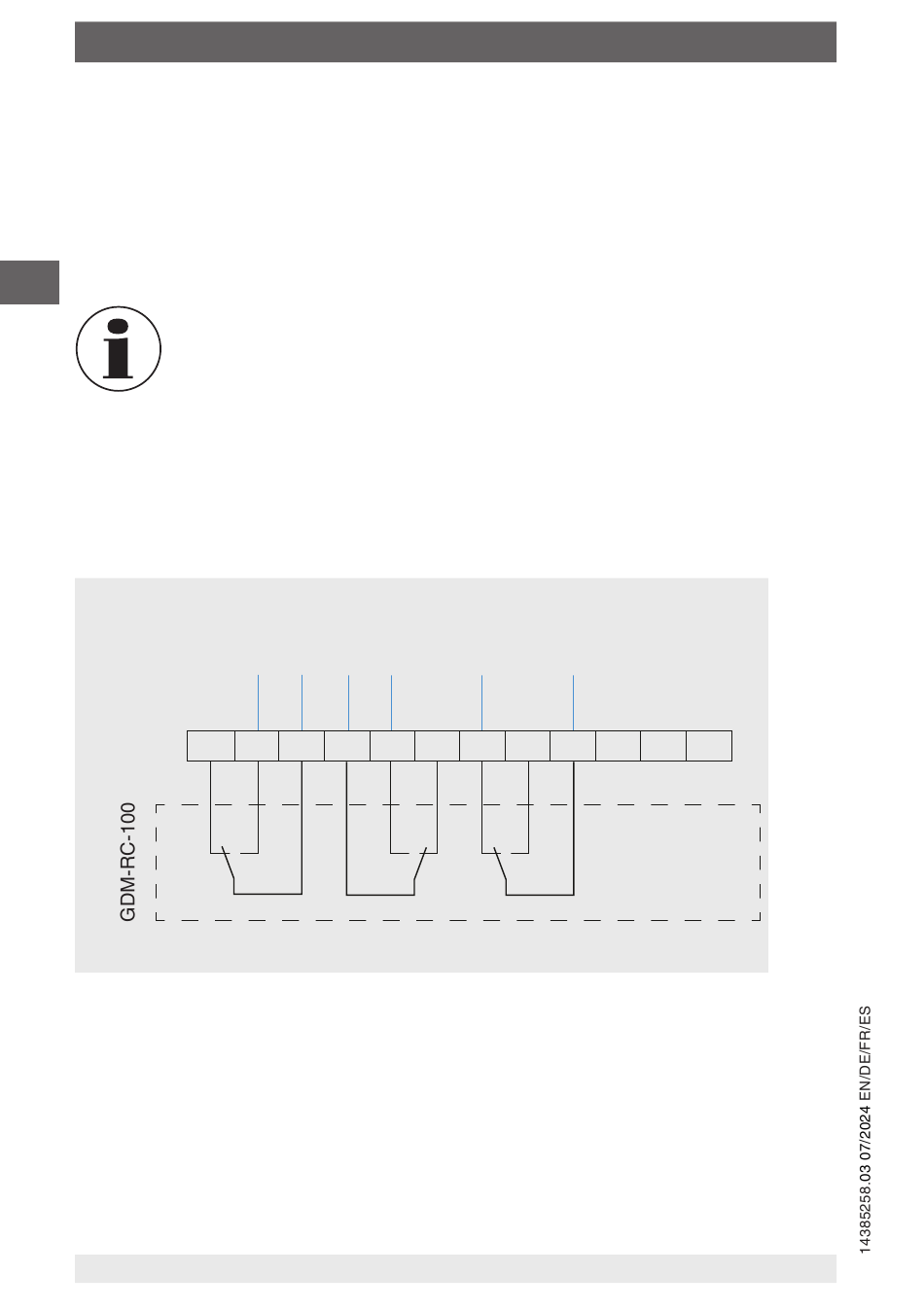

Anschlussbeispiel - drei Kontakte
Klemme
Status Schaltausgang: nicht druckbeaufschlagt
48
Es wird empfohlen, immer nur in der ab Werk justierten Schaltrichtung zu
schalten, da ansonsten die Schalthysterese des Schaltkontakts mitbe-
rücksichtigt werden muss.
Fallend Fallend
öffnend öffnend
12 13 11 21 23 22 32 33 31 41 43 42
S1
Steigend
öffnend
S2 S3
