ES
OBSERVACIONES
1) Antes de instalar el ventilador asegurar que la ten-
sión (V) y la frecuencia (Hz) indicadas en la placa
de características correspondan a la tensión y la
frecuencia del lugar de instalación.
2) La placa de características y los datos técnicos se
encuentran en el interior del producto.
3) Este ventilador se suministra con los accesorios
para poder ser instalado en cristal o muro.
4) En la instalación eléctrica se debe colocar un interrup-
tor bipolar con una distancia entre contactos igual o
superior a 3 mm.
5) El ventilador es de clase II por lo cual no es necesario
conectarlo a una toma de tierra.
6) Si usted observa cualquier deterioro en el produc-
to al hacer su adquisición o mal funcionamiento
en el mismo, haga uso del certificado de garantia
que acompaña al producto presentándolo conjun-
tamente con la factura de compra en cualquiera de
nuestros servicios técnicos autorizados.
7) Asegurar que la ventilación es apropiada, sobreto-

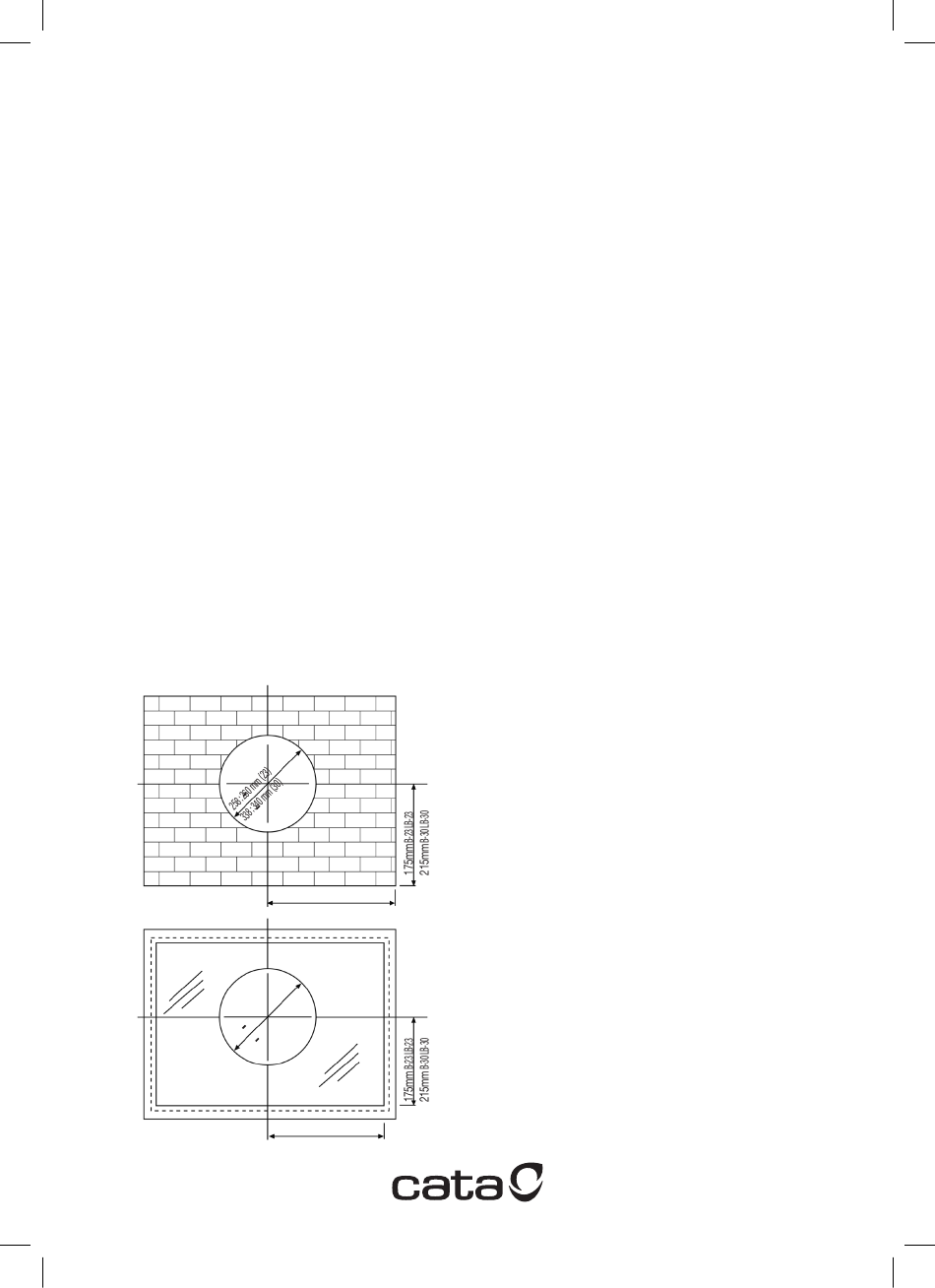

175 mm B-23 LB-23
GRAFICA (1)
215 mm B-30 LB-30
175 mm B-23 LB-23
215 mm B-30 LB-30
do cuando se utilice simultáneamente el extractor
y un aparato de cámara de combustión en el mis-
mo ambiente.
8) Este aparato pueden utilizarlo niños con edad de
8 años y superior, y por personas con capacidades
físicas, sensoriales o mentales reducidas o falta de ex-
periencia y conocimiento, si se les ha dado la supervi-
sión formación apropiadas respecto al uso del aparato
de una manera segura y comprenden los peligros que
implica. Los niños no deben jugar con el aparato. La
limpieza y mantenimiento a realizar por el usuario no
deben realizarlos los niños sin supervisión.
9) Este extractor debe ser instalado de forma que las
aspas estén situadas como mínimo a una altura de
2,3 m por encima del suelo.
10) Es necesario permitir la desconexión del apara-
to de la red eléctrica después de la instalación.
La desconexión se puede conseguir haciendo que el
enchufe sea accesible o incorporando un interruptor
en el cableado fijo de acuerdo con las reglamentacio-
nes de instalación vigentes en el país.
11) Deben tomarse precauciones para evitar el reflujo de
gases a la habitación procedentes del conducto del
gas abierto o de otros mecanismos de llama abierta.
MONTAJE, EN CRISTAL O TABIQUE
1) Hacer un agujero según la gráfica (1).
2) Proceder a desmontar el ventilador según el siguiente proceso:
2-1 Aflojar los tornillos de la rejilla delantera (A) para dejarla libre
del cuerpo del ventilador (B).
2-2 Aflojar los 4 tornillos que fijan el cuerpo del ventilador (B) con
el aro fijación soporte cristal (C).
2-3 Aflojar los 4 tornillos que unen las dos placas intermedias so-
porte cristal (D) y fijación soporte cristal (C).
3-1 Colocar el soporte cristal (D) conjuntamente con la rejilla pos-
terior en el agujero practicado en el cristal o tabique por la
parte posterior mediante las uñas (E) (muelles existentes en
el soporte cristal) las cuales mantienen apoyado el soporte
cristal al agujero.
3-2 Colocar por la parte interior del cristal el aro fijación soporte
cristal (C) y atornillarlo al soporte cristal (D) mediante los 4
tornillos (F).
4-1 Colocar el cuerpo del ventilador (B) y atornillarlo al aro fijación
