FR
OBSERVATIONS
1) Avant d'installer le ventilateur, s'assurer que la ten-
sion (V) et la fréquenze (Hz) indiquées sur la plaque
des caractéristiques correspondent bien à la tension
et à la fréquence du lieu d'installation.
2) La plaque de caractéristiques et les données techni-
ques se trouvent à l'intérieur du produit.
3) Ce ventilateur est fourni avec les accessoires per-
mettant de l'installer sur une vitre ou de le fixer au
mur.
4) L'installation électrique comprendra un interrupteur
bipolaire et la distance entre les contacts sera supé-
rieure ou égale à 3 mm.
5) Le ventilateur est de classe II, il faudra donc le bran-
cher à une prise de terre.
6) Si vous observez une détérioration quelconque sur
le produit que vous venez d'acheter ou s'il fonctione
mal, adressez le certificat de garantie avec la facture
d'achat à l'un de nos services techniques agréés.
7) S'assurer que la ventilation est adéquate, surtout
lorsque l'extracteur et un appareil à chambre de
175 mm B-23 LB-23
215 mm B-30 LB-30
175 mm B-23 LB-23

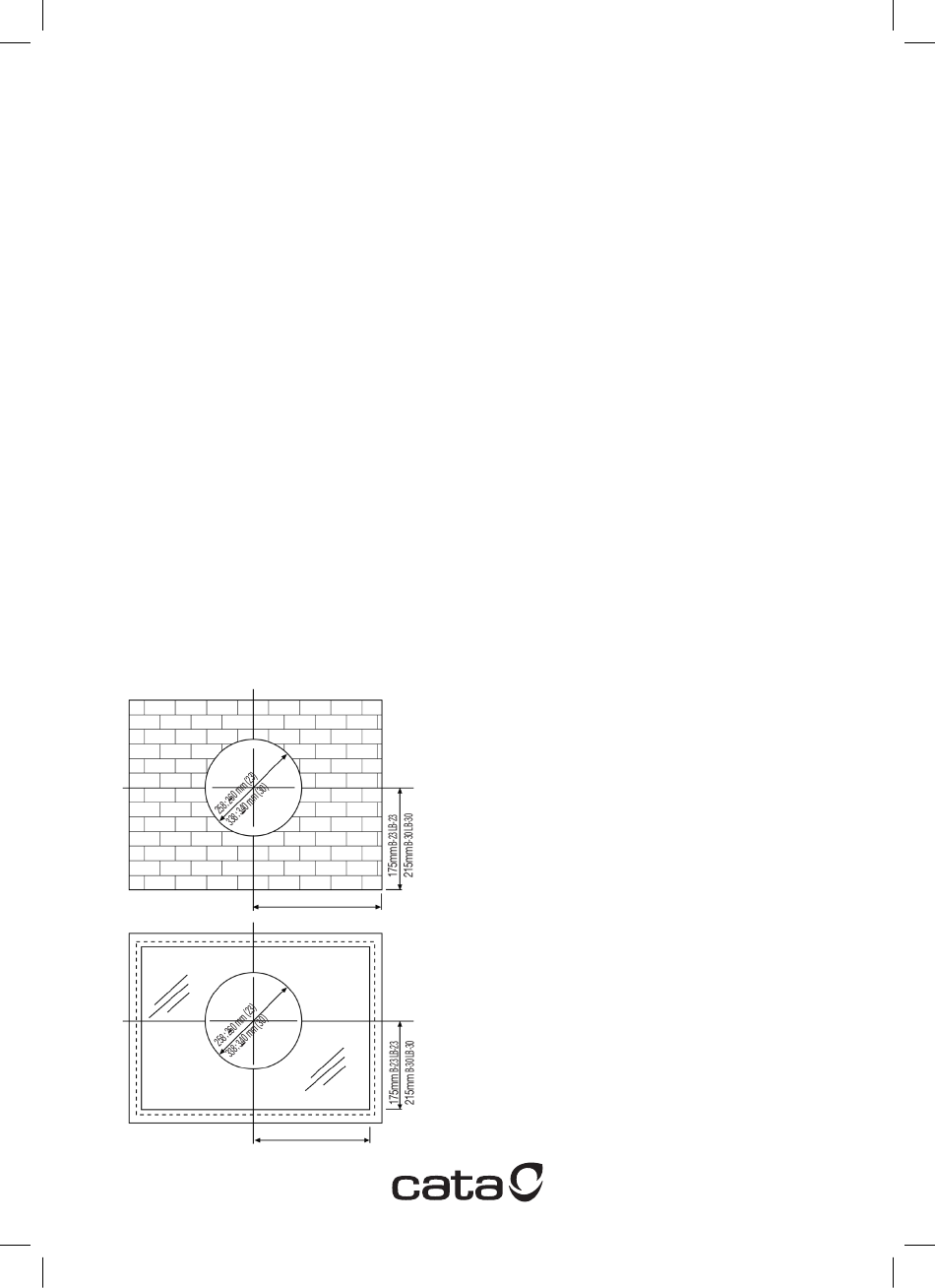

GRAPHIQUE (1)
215 mm B-30 LB-30
combustion son utilisés simultanément dans le
même milieu ambiant.
8) Cet appareil peut être utilisé par des enfants à partir
de 8 ans, par des personnes aux capacités physi-
ques, sensorielles ou mentales réduites, ou bien
par des personnes possédant une expérience ou
des connaissances insuffisantes, à condition de
les placer sous surveillance, de leur avoir fait suivre
une formation appropriée concernant l' u tilisation de
l' a ppareil en toute sécurité et de leur faire prendre
conscience des dangers encourus. Les enfants ne
doivent pas jouer avec l' a ppareil. Les opérations
de nettoyage et de maintenance qui incombent à
l' u tilisateur ne doivent pas être réalisées par des
enfants non surveillés.
9) Cet extracteur doit être installé de manière à ce que
les pales soient situées à une hauteur minimale de
2,3 m au-dessus du sol.
10) L' a ppareil doit pouvoir être débranché du
secteur électrique après son installation.
Celui-ci peut être débranché si la fiche est accessi-
ble ou si un interrupteur est ajouté au câblage fixe
conformément à la réglementation d'installation en
vigueur dans le pays.
11) Des mesures de précaution doivent être prises afin
d' é viter le refoulement vers la pièce de gaz prove-
nant de la conduite de gaz ouverte ou d' a utres mé-
canismes de flamme ouverte.
MONTAGE SUR VITRE OU SUR CLOISON
1) Percer une ouverture suivant la représentation graphique (1).
2) Démonter le ventilateur en procédant comme suit:
2-1 Déserrer les vis de la grille frontale (A) pour la dégager du
corps du ventilateur (B).
2-2 Déserrer les 4 vis qui fixent le corps du ventilateur (B) à
l'anneau de fixation support vitre (C).
2-3 Déserrer les 4 vis qui fixent ensemble les deux plaques in-
termédiaires support vitre (D) et la fixation support vitre (C).
3-1 Placer le support vitre (D) avec la grille arrière dans l'ouverture
percée dans la vitre ou dans la cloison, par derrière, avec
les onglets (E) (ressorts du support vitre) qui permettent
d'appuyer le support vitre contre l'ouverture.
