NL
OPMERKINGEN
1) Alvorens de ventilator te installeren, controleren of
de spanning (V) en frecquantie (Hz) die op het type-
plaatje vermeld staan, overeenkomen met de span-
ning en frequentie op de plaats van installatie.
2) Het typeplaatje en de technische gegevens bevin-
den in het binnenste van het product.
3) Deze ventilator wordt geleverd met toebehoren voor
montage in ruiten of wanden.
4) In het elektrische gedeelte dient een bipolaris
schakelaar geplaatst te worden met een afstand
tussen de contacten gelijk of groter dan 3 mm.
5) Indien u na aankoop beschadigingen of storingen
aan het apparaat ontdekt, maak dan gebruik van
het bij het product bijgevoegde garantiebewijs en
overhandig dit samen met de factuur/kassabon bij
een van onze erkende technische servicediensten.
6) Erop toczien dat de ventilatie geschikt is, met name
wanneer de afzuiger gelijktijdig in een ruimte met een
apparaat met verbrandingskamer gebruikt wordt.

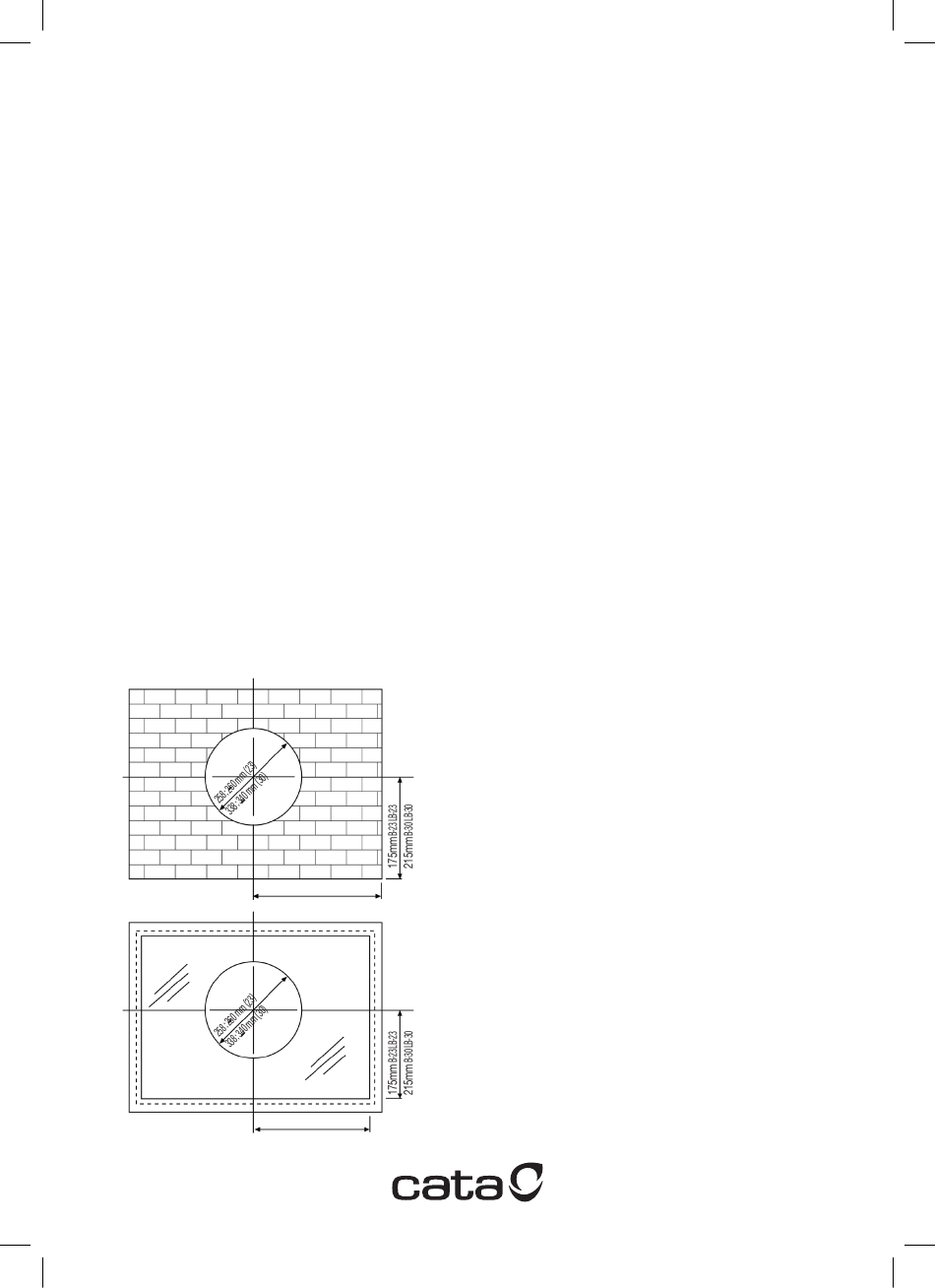

175 mm B-23 LB-23
215 mm B-30 LB-30
175 mm B-23 LB-23
215 mm B-30 LB-30
AFBEELDING (1)
7) Dit apparaat kan worden gebruikt door kinderen
vanaf 8 jaar en personen met verminderde fysieke,
zintuiglijke of mentale vermogens of gebrek aan
ervaring of kennis, mits zij onder toezicht staan of
instructies hebben gekregen over hoe zij het appa-
raat op een veilige manier kunnen gebruiken en de
risico's van het gebruik begrijpen. Kinderen mogen
niet spelen met het apparaat. Reiniging en onder-
houd mag niet door kinderen zonder toezicht wor-
den uitgevoerd.
8) Deze afzuigkap moet zo worden geïnstalleerd dat
de beugels zich op een hoogte van minstens 2,3 m
boven de grond bevinden.
9) Het moet mogelijk zijn om het apparaat te on-
tkoppelen van de netstroom na de installatie.
Het kan losgekoppeld worden door de stekker
toegankelijk te maken of door een schakelaar aan
de vaste bekabeling toe te voegen, steeds in ove-
reenstemming met de in het land geldende actuele
installatievoorschriften.
10) Neem voorzorgsmaatregelen om het terugstromen
van gassen in de ruimte afkomstig van een open
gasleiding of van andere apparaten met open vlam
te voorkomen.
MONTAGE IN RUIT OF DUNNE SCHEIDINGSWAND
1) Een opening aanbrengen zoals in de afbeelding (1) te zien is.
2) De ventilator als volgt demonteren:
2-1 De schroeven van het voorste rooster (A) losdraaien zodat dit
los komt van het frame van de ventilator (B).
2-2 De 4 schroeven losdraaien waarmee het frame van de ventila-
tor (B) aan de bevestigingsring voor de ruitsteun (C) bevestigd
is.
2-3 De 4 schroeven losdraaien die de tussenplaten ruitsteun (D) en
bevestiging ruitsteun (C) onderling verbinden.
3-1 De ruitsteun (D) samen met het achterste rooster via de achter-
zijde in de in de ruit of wand aangebrachte opening plaatsen
en met behulp van de lipjes (E) (veren op de ruitsteun) waar-
mee de ruitsteun in de opening rust, vastzetten.
3-2 Aan de binnenkant van de ruit de bevestigingsring voor de
ruitsteun (C) aanbrengen en met de 4 schroeven (F) op de
ruitsteun (D) bevestigen.
4-1 Het frame van de ventilator (B) plaatsen en de bevestigingsring
voor de ruitsteun (C) met de 4 schroeven (G) vastdraaien.
