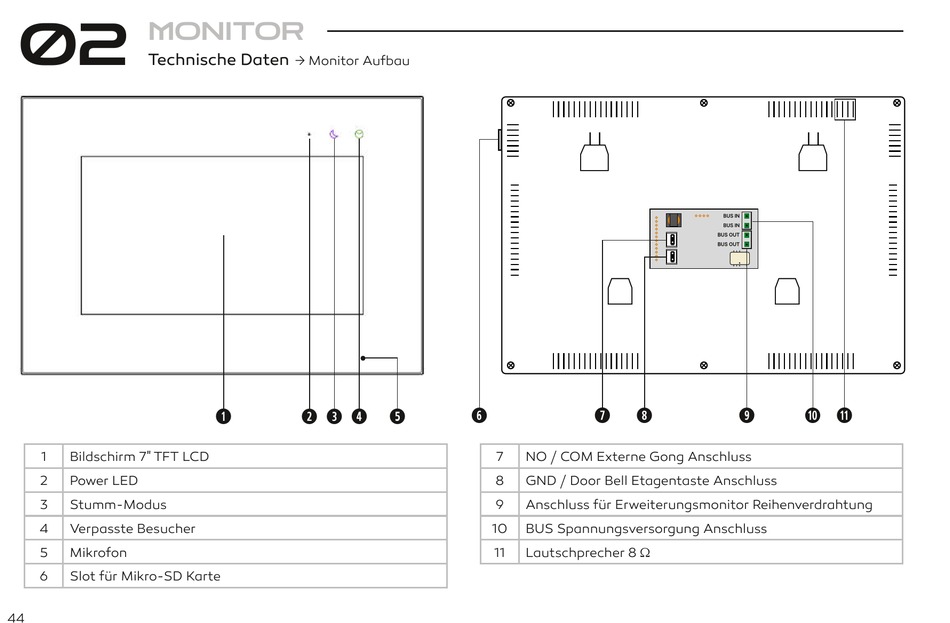

MONITOR
02
Technische Daten
Bildschirm 7" TFT LCD
1
2
Power LED
Stumm-Modus
3
Verpasste Besucher
4
Mikrofon
5
Slot für Mikro-SD Karte
6
44
→ Monitor Aufbau
1
2 3 4
5
6
7
8
NO / COM Externe Gong Anschluss
7
8
GND / Door Bell Etagentaste Anschluss
Anschluss für Erweiterungsmonitor Reihenverdrahtung
9
10
BUS Spannungsversorgung Anschluss
Lautschprecher 8 Ω
11
9
10
11
