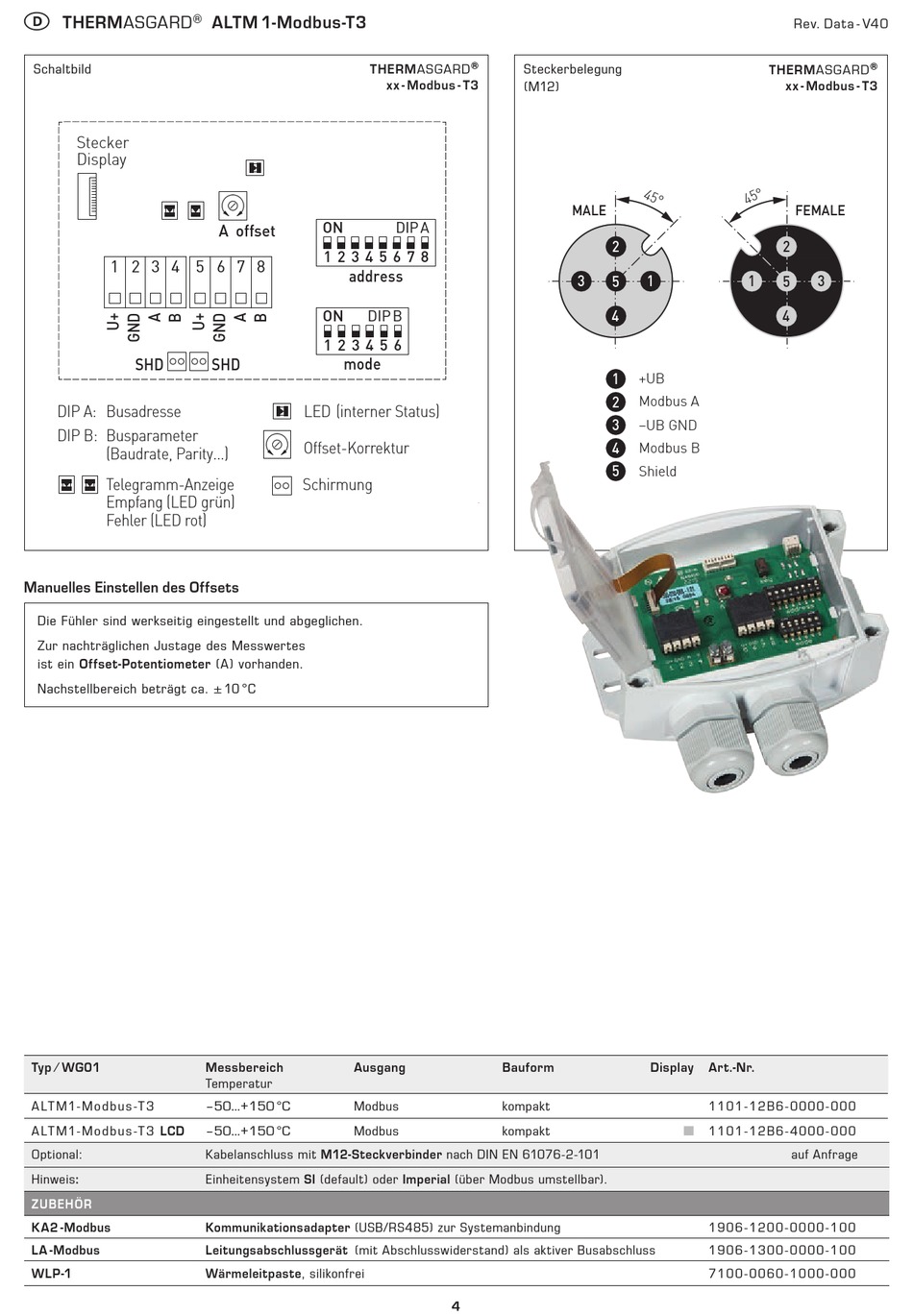

S+S REGELTECHNIK THERMASGARD ALTM 1 Modbus-T3 Bedienungs- Und Montageanleitung Seite 4

D
®
THERMASGARD
Schaltbild
Stecker
Display
1 2 3 4 5 6 7 8
SHD
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity...)
Telegramm-Anzeige
Empfang (LED grün)
Fehler (LED rot)
Manuelles Einstellen des Offsets
Die Fühler sind werkseitig eingestellt und abgeglichen.
Zur nachträglichen Justage des Messwertes
ist ein Offset-Potentiometer (A) vorhanden.
Nachstell bereich beträgt ca. ± 10 °C
Typ ⁄ WG01
A LT M1- M o d b u s -T 3
A LT M1- M o d b u s -T 3 LCD
Optional:
Hinweis:
ZUBEHÖR
KA2 -Modbus
LA -Modbus
WLP-1
ALTM 1-Modbus-T3
THERMASGARD
ON
A offset
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (interner Status)
Offset-Korrektur
Schirmung
Messbereich Ausgang
Temperatur
–50...+150 °C Modbus
–50...+150 °C Modbus
Kabelanschluss mit M12-Steckverbinder nach DIN EN 61076-2-101
Einheitensystem SI (default) oder Imperial (über Modbus umstellbar).
Kommunikationsadapter (USB/RS485) zur Systemanbindung
Leitungsabschlussgerät (mit Abschlusswiderstand) als aktiver Busabschluss
Wärmeleitpaste, silikonfrei
® Stecker belegung
xx - Modbus - T3
(M12)
DIP A
Bauform
kompakt
kompakt
4
MALE
2
3 5 1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
Display Art.-Nr.
1101-12 B6- 0000- 000
■ 1101-12 B6- 4000- 000
1906- 1200-0000- 100
1906- 1300- 0000-1 00
7100-0060- 1000- 000
Rev. Data - V40
®
THERMASGARD
xx - Modbus - T3
FEMALE
2
1 5 3
4
auf Anfrage
