S+S REGELTECHNIK THERMASGARD ALTM 1 Modbus-T3 Bedienungs- Und Montageanleitung Seite 12

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

F
®
THERMASGARD

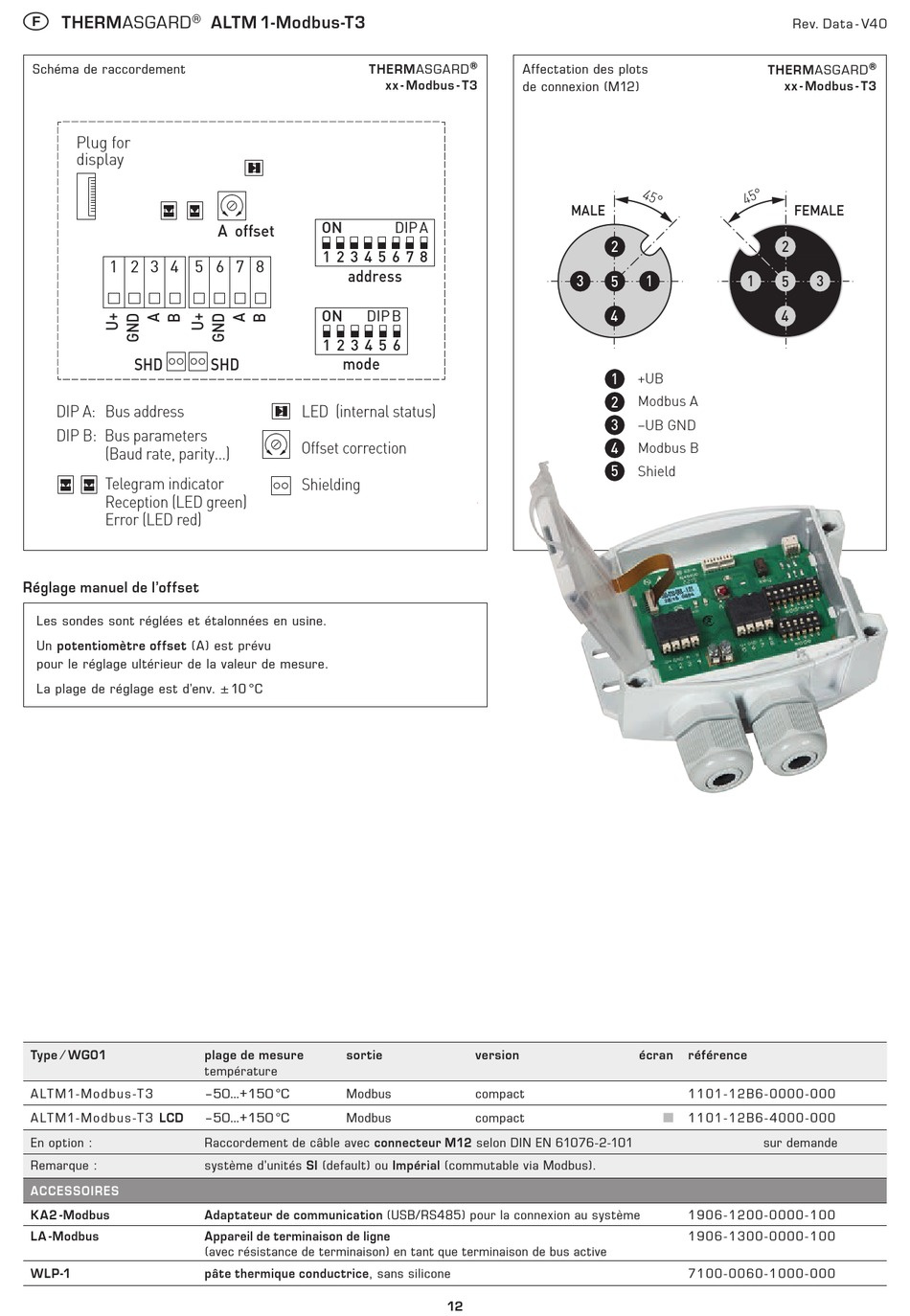

Schéma de raccordement
Plug for
display
1 2 3 4 5 6 7 8
SHD
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity...)
Telegram indicator
Reception (LED green)
Error (LED red)
Réglage manuel de l'offset
Les sondes sont réglées et étalonnées en usine.
Un potentiomètre offset (A) est prévu
pour le réglage ultérieur de la valeur de mesure.
La plage de réglage est d'env. ± 10 °C
Type ⁄ WG01
A LT M1- M o d b u s -T 3
A LT M1- M o d b u s -T 3 LCD
En option :
Remarque :
ACCESSOIRES
KA2 -Modbus
LA -Modbus
WLP-1
ALTM 1-Modbus-T3
THERMASGARD
ON
A
offset
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (internal status)
Offset correction
Shielding
plage de mesure
sortie
température
–50...+150 °C
Modbus
–50...+150 °C
Modbus
Raccordement de câble avec connecteur M12 selon DIN EN 61076-2-101
système d'unités SI (default) ou Impérial (commutable via Modbus).
Adaptateur de communication (USB/RS485) pour la connexion au système
Appareil de terminaison de ligne
(avec résistance de terminaison) en tant que terminaison de bus active
pâte thermique conductrice, sans silicone
®
Affectation des plots
xx - Modbus - T3
de connexion (M12)
DIP A
version
compact
compact
12
MALE
2
3
5
1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
écran
référence
1101- 12B6- 0000- 000
1101- 12B6- 4000- 000
190 6-1200- 0000- 100
19 06-1300- 0000- 100
7100- 0060- 1000- 000
Rev. Data - V40
®
THERMASGARD
xx - Modbus - T3
FEMALE
2
1
5
3
4
sur demande
