r
®
THERMASGARD

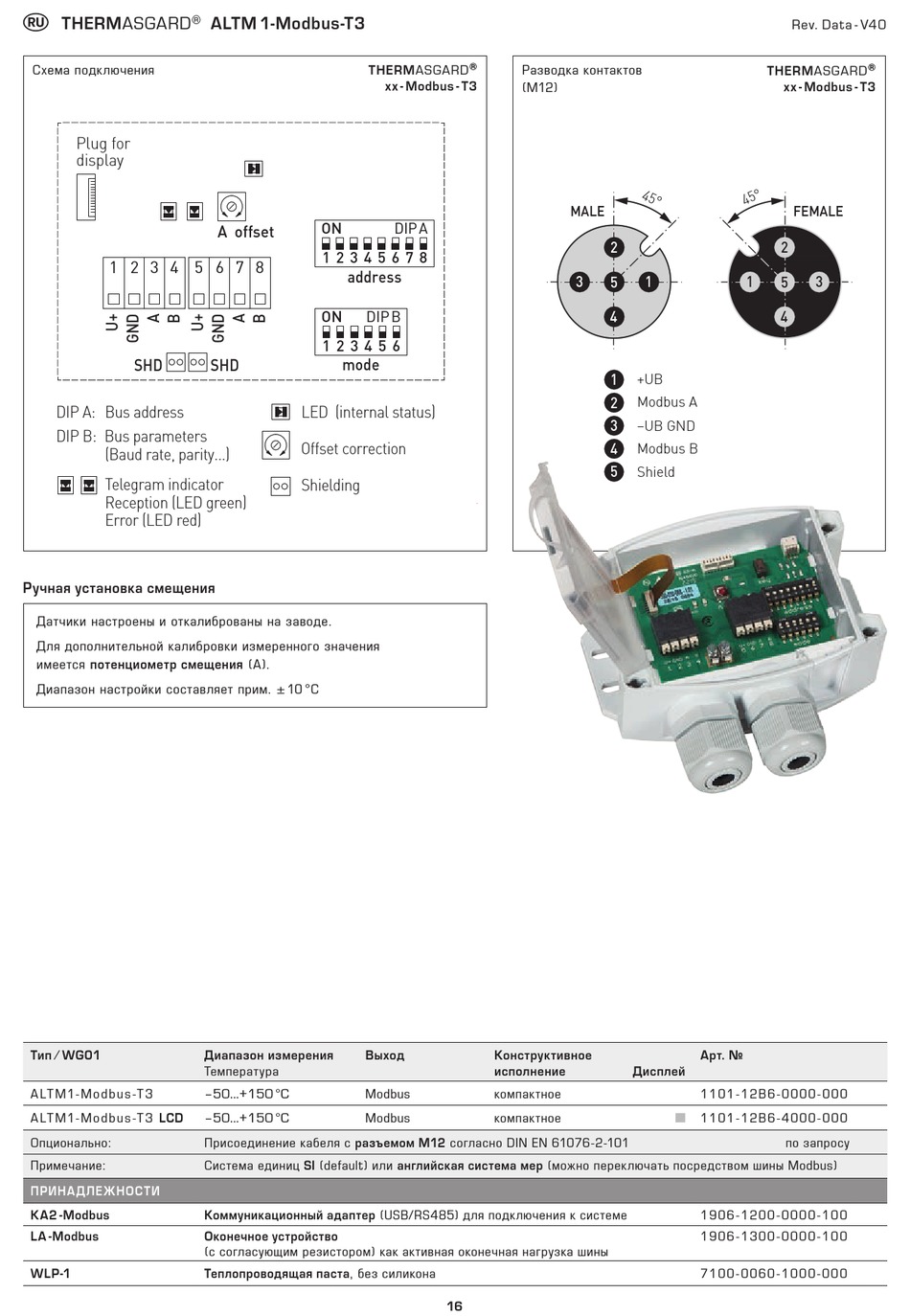

Схема подключения
Plug for
display
1 2 3 4 5 6 7 8
SHD
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity...)
Telegram indicator
Reception (LED green)
Error (LED red)
Ручная установка смещения
Датчики настроены и откалиброваны на заводе.
Для дополнительной калибровки измеренного значения
имеется потенциометр смещения (A).
Диапазон настройки составляет прим. ± 10 °C
Тип ⁄ WG01
A LT M1- M o d b u s -T 3
A LT M1- M o d b u s -T 3 LCD
Опционально:
Примечание:
ПРИНА Д ЛЕЖНОСТИ
KA2 -Modbus
LA -Modbus
WLP-1
ALTM 1-Modbus-T3
THERMASGARD
ON
A
offset
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (internal status)
Offset correction
Shielding
Диапазон измерения
Выход
Температура
–50...+150 °C
Modbus
–50...+150 °C
Modbus
Присоединение кабеля с разъемом M12 согласно DIN EN 61076-2-101
Система единиц SI (default) или английская система мер (можно переключать посредством шины Modbus)
Коммуникационный адаптер (USB/RS485) для подключения к системе
Оконечное устройство
(с согласующим резистором) как активная оконечная нагрузка шины
Теплопроводящая паста, без силикона
®
Разводка контактов
xx - Modbus - T3
(M12)
DIP A
Конструктивное
исполнение
компактное
компактное
16
MALE
2
3
5
1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
Арт. №
Дисплей
1101- 12B 6-0000- 000
■
1101- 12B 6-4000- 000
1906- 1200- 0000-100
1906- 1300-00 00-100
7100- 0060-1000 -000
Rev. Data - V40
®
THERMASGARD
xx - Modbus - T3
FEMALE
2
1
5
3
4
по запросу
