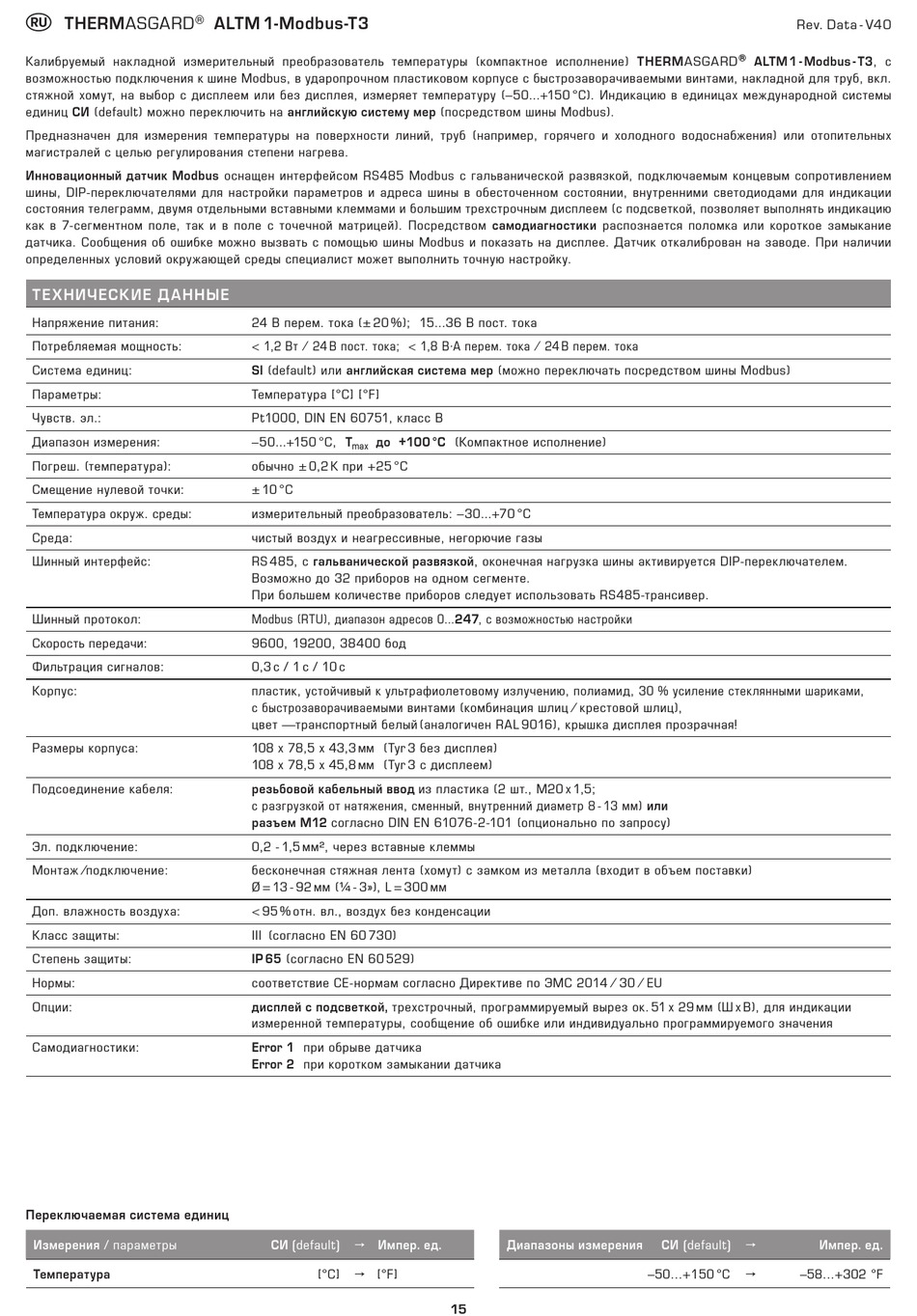

S+S REGELTECHNIK THERMASGARD ALTM 1 Modbus-T3 Bedienungs- Und Montageanleitung Seite 15

r
®
THERMASGARD
Калибруемый накладной измерительный преобразователь температуры (компактное исполнение) THERMASGARD
возможностью подключения к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, накладной для труб, вкл.
стяжной хомут, на выбор с дисплеем или без дисплея, измеряет температуру (–50...+150 °C). Индикацию в единицах международной системы
единиц СИ (default) можно переключить на английскую систему мер (посредством шины Modbus).
Предназначен для измерения температуры на поверхности линий, труб (например, горячего и холодного водоснабжения) или отопительных
магистралей с целью регулирования степени нагрева.
Инновационный датчик Modbus оснащен интерфейсом RS485 Modbus с гальванической развязкой, подключаемым концевым сопротивлением
шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, внутренними светодиодами для индикации
состояния телеграмм, двумя отдельными вставными клеммами и большим трехстрочным дисплеем (с подсветкой, позволяет выполнять индикацию
как в 7-сегментном поле, так и в поле с точечной матрицей). Посредством самодиагностики распознается поломка или короткое замыкание
датчика. Сообщения об ошибке можно вызвать с помощью шины Modbus и показать на дисплее. Датчик откалиброван на заводе. При наличии
определенных условий окружающей среды специалист может выполнить точную настройку.
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Напряжение питания:
Потребляемая мощность:
Система единиц:
Параметры:
Чувств. эл.:
Диапазон измерения:
Погреш. (температура):
Смещение нулевой точки:
Температура окруж. среды:
Среда:
Шинный интерфейс:
Шинный протокол:
Скорость передачи:
Фильтрация сигналов:
Корпус:
Размеры корпуса:
Подсоединение кабеля:
Эл. подключение:
Монтаж ⁄подключение:
Доп. влажность воздуха:
Класс защиты:
Степень защиты:
Нормы:
Опции:
Самодиагностики:
Переключаемая система единиц
Измерения / параметры
Температура
ALTM 1-Modbus-T3
24 В перем. тока (± 20 %); 15...36 В пост. тока
< 1,2 Вт ⁄ 24 В пост. тока; < 1,8 В·А перем. тока ⁄ 24 В перем. тока
SI (default) или английская система мер (можно переключать посредством шины Modbus)
Температура [°C] [°F]
Pt1000, DIN EN 60751, класс B
–50...+150 °C, T до +100 °C (Компактное исполнение)
max
обычно ± 0,2 K при +25 °C
± 10 °C
измерительный преобразователь: –30...+70 °C
чистый воздух и неагрессивные, негорючие газы
RS 485, с гальванической развязкой, оконечная нагрузка шины активируется DIP-переключателем.
Возможно до 32 приборов на одном сегменте.
При большем количестве приборов следует использовать RS485-трансивер.
Modbus (RTU), диапазон адресов 0...247, с возможностью настройки
9600, 19200, 38400 бод
0,3 c / 1 c / 10 c
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками,
с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц),
цвет —транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная!
108 x 78,5 x 43,3 мм (Tyr 3 без дисплея)
108 x 78,5 x 45,8 мм (Tyr 3 с дисплеем)
резьбовой кабельный ввод из пластика (2 шт., M20 x 1,5;
с разгрузкой от натяжения, сменный, внутренний диаметр 8 - 13 мм) или
разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу)
0,2 - 1,5 мм², через вставные клеммы
бесконечная стяжная лента (хомут) с замком из металла (входит в объем поставки)
Ø = 13 - 92 мм (¼ - 3»), L = 300 мм
< 95 % отн. вл., воздух без конденсации
III (согласно EN 60 730)
IP 65 (согласно EN 60 529)
соответствие CE-нормам согласно Директиве по ЭМС 2014 ⁄ 30 ⁄ EU
дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В), для индикации
измеренной температуры, сообщение об ошибке или индивидуально программируемого значения
Error 1 при обрыве датчика
Error 2 при коротком замыкании датчика
СИ (default) → Импер. ед.
[°C] → [°F]
Диапазоны измерения
15
Rev. Data - V40
® ALTM 1 - Modbus - T3, с
СИ (default) → Импер. ед.
–50...+150 °C → –58...+302 °F
