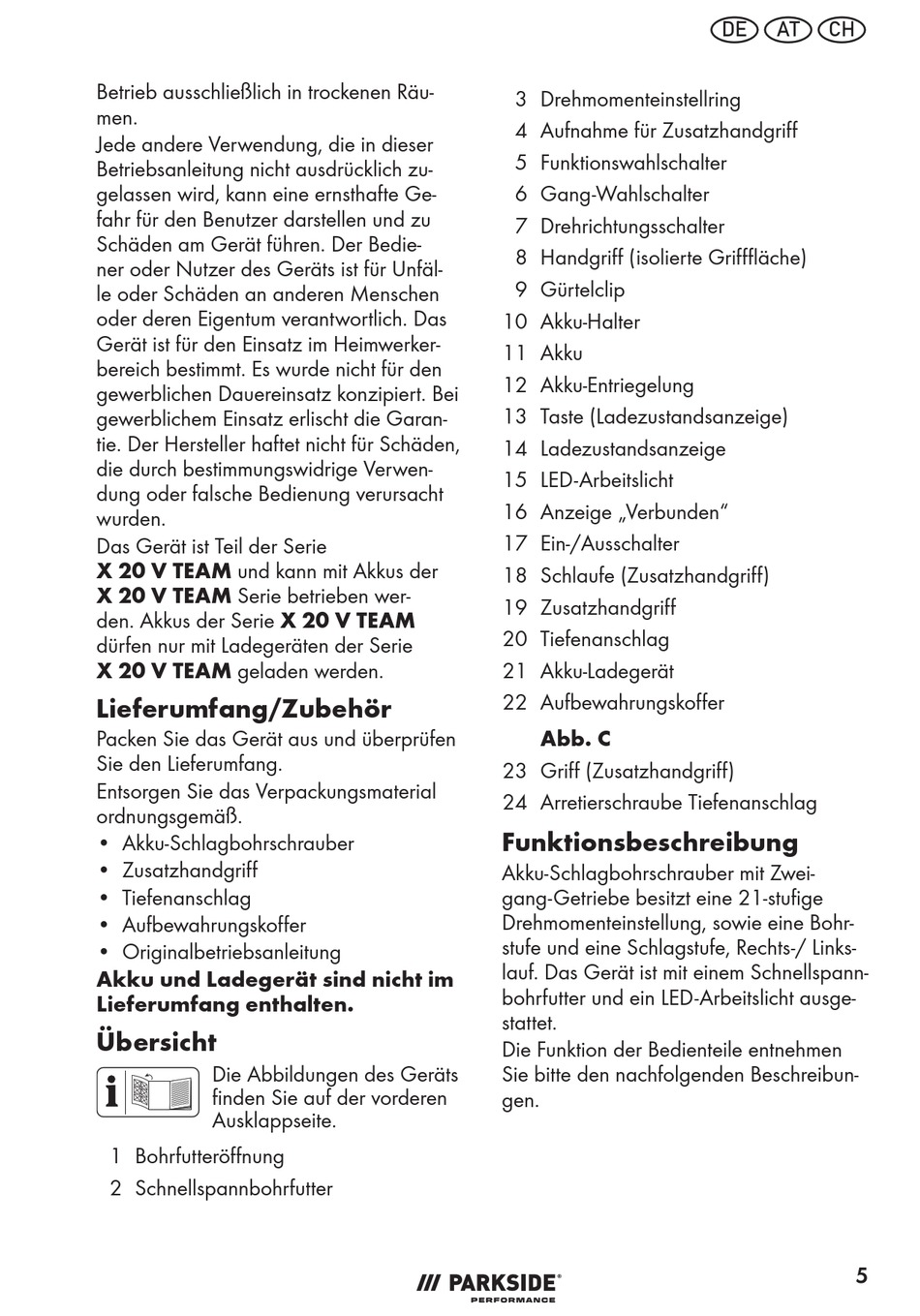

Betrieb ausschließlich in trockenen Räu-
men.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zu-
gelassen wird, kann eine ernsthafte Ge-
fahr für den Benutzer darstellen und zu
Schäden am Gerät führen. Der Bedie-
ner oder Nutzer des Geräts ist für Unfäl-
le oder Schäden an anderen Menschen
oder deren Eigentum verantwortlich. Das
Gerät ist für den Einsatz im Heimwerker-
bereich bestimmt. Es wurde nicht für den
gewerblichen Dauereinsatz konzipiert. Bei
gewerblichem Einsatz erlischt die Garan-
tie. Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrige Verwen-
dung oder falsche Bedienung verursacht
wurden.
Das Gerät ist Teil der Serie
X 20 V TEAM und kann mit Akkus der
X 20 V TEAM Serie betrieben wer-
den. Akkus der Serie X 20 V TEAM
dürfen nur mit Ladegeräten der Serie
X 20 V TEAM geladen werden.
Lieferumfang/Zubehör
Packen Sie das Gerät aus und überprüfen
Sie den Lieferumfang.
Entsorgen Sie das Verpackungsmaterial
ordnungsgemäß.
• Akku-Schlagbohrschrauber
• Zusatzhandgriff
• Tiefenanschlag
• Aufbewahrungskoffer
• Originalbetriebsanleitung
Akku und Ladegerät sind nicht im
Lieferumfang enthalten.
Übersicht
Die Abbildungen des Geräts
finden Sie auf der vorderen
Ausklappseite.
1 Bohrfutteröffnung
2 Schnellspannbohrfutter
3 Drehmomenteinstellring
4 Aufnahme für Zusatzhandgriff
5 Funktionswahlschalter
6 Gang-Wahlschalter
7 Drehrichtungsschalter
8 Handgriff (isolierte Grifffläche)
9 Gürtelclip
10 Akku-Halter
11 Akku
12 Akku-Entriegelung
13 Taste (Ladezustandsanzeige)
14 Ladezustandsanzeige
15 LED-Arbeitslicht
16 Anzeige „Verbunden"
17 Ein-/Ausschalter
18 Schlaufe (Zusatzhandgriff)
19 Zusatzhandgriff
20 Tiefenanschlag
21 Akku-Ladegerät
22 Aufbewahrungskoffer
Abb. C
23 Griff (Zusatzhandgriff)
24 Arretierschraube Tiefenanschlag
Funktionsbeschreibung
Akku-Schlagbohrschrauber mit Zwei-
gang-Getriebe besitzt eine 21-stufige
Drehmomenteinstellung, sowie eine Bohr-
stufe und eine Schlagstufe, Rechts-/ Links-
lauf. Das Gerät ist mit einem Schnellspann-
bohrfutter und ein LED-Arbeitslicht ausge-
stattet.
Die Funktion der Bedienteile entnehmen
Sie bitte den nachfolgenden Beschreibun-
gen.
DE
AT
CH
5
