Bild/figure I

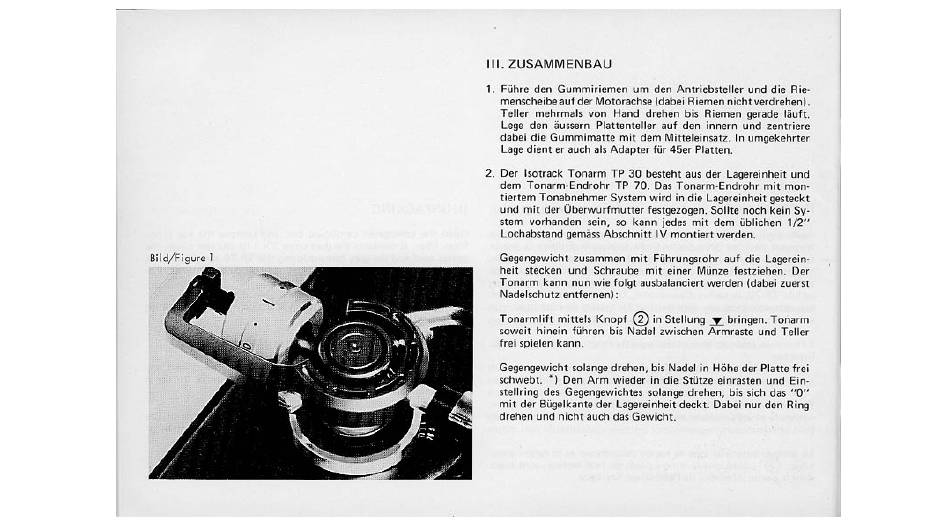

II l. ZUSAMMENBAU
1. Führe den Gummiriemen
um den Antriebsteller
menscheibe auf der Motorachse (dabei Riemen nichtverdrehenJ,
Teller mehrmals von Hand drehen bis Riemen gerade läuft.
Lege den äussern Plattenteller
auf den innern und zentriere
dabei die Gummimatte mit dem Mitteleinsatz. In umgekehrter
Lage dient er auch als Adapter für 45er Platten„
2, Der Isotrack Tonarm TP 30 besteht aus der Lagereinheit und
dem Tonarm-Endrohr
TP 70. Das Tonarm-Endrohr
tiertem Tonabnehmer System Wird in die Lageteinheit gesteckt
und mit der Uberwurfmutter festgezogen, Sollte noch kein Sy-
stem vorhanden
sein, so kann jedes mit dem üblichen
Lochabstand gemäss Abschnitt
IV montiert werden.
Gegengewicht zusammen mit Führungsrohr auf die Lagerein-
heit
stecken
und
Schraube
mit einer
Tonarm kann nun wie folgt ausbalanciert werden Idabei zuerst
Nadel schutz entfernen)
:
Tonarmlift mittels Knopf
in Stellung
soweit
hinein
führen
bis Nadel zwischen
frei spielen kann.
Gegengewicht solangedrehen. bis Nadel in Höhe der Platte frei
schwebt.
Den
Arm
wieder
in die Stütze
stellring des Gegengewichtes
mit der 8ügelkante der Lagereinheit deckt- Dabei nur den Ning
drehen
und nicht
auch
das Gewicht.
und die Rie•
mit mon-
1/2*'
Münze festziehen-
Der
X
bringen.
Armraste
und Teller
einrasten
und
Ein-
drehen. bis sich das
