- Seite 1 TD 1500 BEDIENUNGSANLEITUNG USER GUIDE MANUEL D’UTILISATION РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 使用手册 Thorens GmbH Lustheide 85 · 51427 Bergisch Gladbach · Deutschland www.thorens.com · info@thorens.com www.thorens.com...
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite Inhalt Sehr geehrter Kunde Garantie Sicherheitsanweisungen Thorens TD 1500 Auspacken und Aufstellen Tonarm und Tonabnehmersystem Das Subchassis des TD 1500 Anschluss an das Stromnetz Anschluss an den Verstärker Betrieb Wartung Experteneinstellungen Technische Daten INHALT... -
Seite 4: Sehr Geehrter Kunde
Sehr geehrter Kunde, Wir freuen uns sehr über das Vertrauen, das Sie uns durch den Kauf des Präzisionsplattenspielers Thorens TD1500 erweisen. In diesem Dokument beschreiben wir ausführlich, wie Sie das Gerät so einstellen, dass Sie damit viele Jahre Ihre wertvollen Schallplatten genießen können. Bitte lesen Sie daher diese Anleitung sorgfältig bevor Sie das Gerät benutzen und zögern Sie nicht, sich bei weiteren Fragen an Ihren autorisierten Thorens-Händler zu wen-... -
Seite 5: Garantie
Gesetzlich vorgegebene Gewährleistungs- und Garantieregeln gelten uneingeschränkt. Im Falle eines Defekts während dieser Zeit, wenden Sie sich bitte an Ihren Thorens Händler und besprechen mit ihm das weitere Vor- gehen. Bitte achten Sie bei einem evtl. notwendigen Transport oder Versand auf eine sichere Verpackung des empfindlichen Geräts und nutzen dafür am besten die Originalverpackung. -
Seite 6: Sicherheitsanweisungen
Sicherheitsanweisungen SICHERHEITSANWEISUNGEN... -
Seite 7: Thorens Td 1500

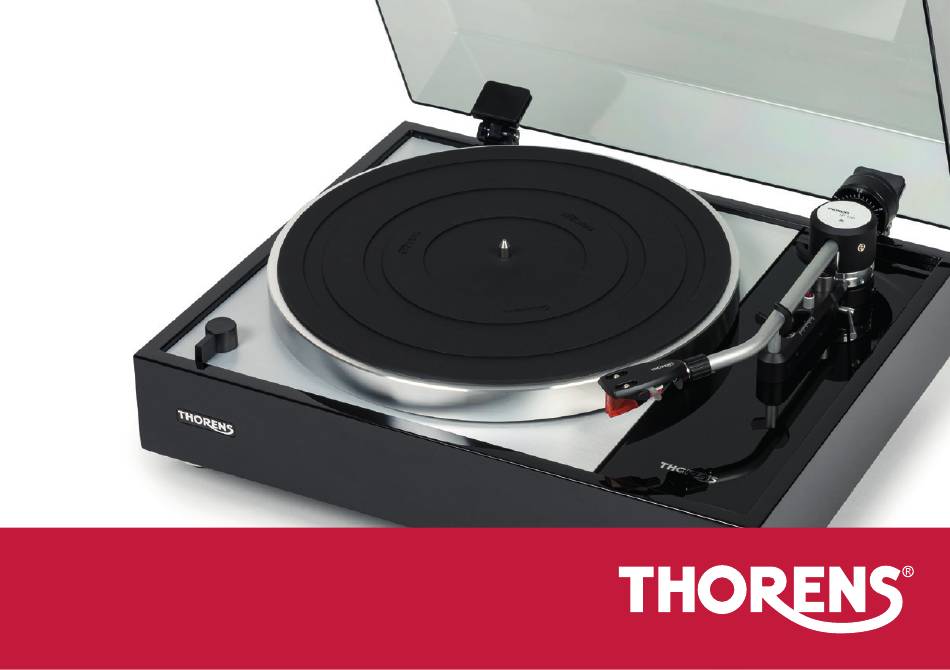

Thorens TD 1500 Der Thorens TD 1500 ist die Neuinterpretation des legendären Thorens TD 150 von 1965 mit der Technologie des 21. Jahrhunderts. Ein klassisches, an drei verstellbaren Kegelfedern aufgehängtes Subchassis, kombiniert mit dem präzisen Tonarm TP 150 und einem elektronisch geregelten Gleichstrommotor, versetzt den traditio- nellen Thorens Riemenantrieb in unsere Zeit. -
Seite 8: Auspacken Und Aufstellen
Auspacken und Aufstellen Entnehmen Sie den Plattenspieler und das Zu- behör vorsichtig aus der Verpackung. Warnung: verschiedenes Zubehör, wie das externe Netzteil und die Haubenscharniere, ist in eigenen Bereichen der Styroporeinlagen eingesetzt. Platzieren Sie das Laufwerk auf einer gerade Fläche und entfernen Sie die beiden Transport- Bild 1 Bild 2 sicherungsschrauben auf dem Topboard rechts... - Seite 9 Der TD 1500 kann sowohl mit als auch ohne Staubschutzhaube betrieben werden. Wenn Sie die Haube nicht nutzen möchten, über- springen Sie den folgenden Abschnitt. Packen Sie die Haube vorsichtig aus, legen Sie flach auf die Oberseite und schieben die beiden Scharniere (Bild 4) mit der offenen Seite über die Vertiefungen auf der Rückseite der...
-
Seite 10: Tonarm Und Tonabnehmersystem
Tonarm und Tonabnehmersystem Für den korrekten Betrieb des TD 1500 müssen einige wenige Einstellungen am Tonarm vorgenommen wer- den. Das mitgelieferte Tonabnehmersystem Ortofon 2M Bronze ist vorinstalliert und muss nicht mehr justiert werden. Zunächst wird das Gegengewicht installiert und danach Auflagekraft und Antiskating eingestellt. - Seite 11 10. Verschieben Sie danach das Gewicht für das Antiskating im Schlitz zwischen Ton- armbasis hinten und der Armstütze vorne auf denselben Wert. Auf der Skala bezeich- nen die langen Striche von hinten gesehen jeweils eine Erhöhung um 0,5. Zur Anpas- sung des Wertes nutzen Sie am besten einen kleinen Schraubendreher oder den Bild 7...
-
Seite 12: Das Subchassis Des Td 1500
Die korrekte Einstellung des Subchassis wird bereits im Werk vorgenommen. Sie sollten allerdings das Schwingverhalten nach einiger Zeit der Benutzung des TD 1500 kontrollieren und evtl. die Federn nach einstel- len. Details dazu finden Sie weiter unten im Kapitel Experteneinstellungen. - Seite 13 Aufstellung Obwohl der Thorens TD 1500 gegenüber Erschütterungen durch sein Subchassis isoliert ist, sollten Sie trotz- dem einige Regeln beachten, um einen störungsfreien Betrieb mit bester Klangqualität über Jahre der Nutzung zu erreichen. Im Gegensatz zu schweren Masselaufwerken, die auf einer möglichst massiven Unterlage plat- ziert werden müssen, benötigen Plattenspieler mit Subchassis wie der Thorens TD 1500 eine leichtere, aber...
-
Seite 14: Anschluss An Das Stromnetz
Anschluss an das Stromnetz Der Thorens TD 1500 wird mit einem 12 V Steckernetzteil geliefert, dass die für den Be- trieb benötigte elektrische Spannung liefert. Der Anschluss für den passenden Stecker des Netzteils befindet sich auf der Rückseite des Plattenspielers neben den Power Schalter (Bild 9). -
Seite 15: Anschluss An Den Verstärker
ANSCHLUSS AN DEN VERSTÄRKER Auf der Rückseite befinden sich zwei Paar Anschlussbuchsen für die Verbindung des TD 1500 mit einem Ver- stärker. Ein Paar Cinchbuchsen für einen normalen unsymmetrischen Anschluss an einem Phonoverstärker und ein Paar XLR-Ausgänge, die es ermöglichen, bei Verwendung eines MC-Tonabnehmers das Signal symmetrisch auszugeben. -
Seite 16: 16 Betrieb
Betrieb 01. Legen Sie eine Schallplatte auf den Teller 02. Zum Starten des Motors bewegen Sie den Schalter vorne links (Bild 10) aus der Mittelstellung hinaus je nach gewünschter Geschwindigkeit nach links oder rechts. Der Teller beginnt sich unmittelbar zu dre- hen und Ihre Schallplatte kann abgespielt werden. -
Seite 17: Wartung
WARTUNG ERSETZEN DER ABTASTNADEL Das Folgende bezieht sich auf den mitgelieferten Tonabnehmer Ortofon 2M Bronze und die anderen Modelle aus der 2M Serie • Setzen Sie den Nadelschutz auf, lösen die Überwurfmutter der Headshell und ziehen sie vom Tonarmrohr • Entfernen Sie den Nadelschutz wieder und ziehen den Nadelträger nach vorne ab. •... - Seite 18 TRANSPORT DES PLATTENSPIELERS Am besten nutzen Sie für den Transport die Originalverpackung des Geräts. Das Subchassis sichern Sie mit den mitgelieferten Transportschrauben. Setzen Sie den Nadelschutz auf und verriegeln den Tonarm in seiner Stütze. Für einen längeren Transport oder für den Versand lösen Sie Headshell und ziehen sie ab. Dann ent- fernen Sie das Gegengewicht hinten und setzen den Wert für das Antiskating auf Null.
-
Seite 19: Experteneinstellungen
EXPERTENEINSTELLUNGEN ERSATZ DES TONABNEHMERS Um den kompletten Tonabnehmer durch ein anderes Modell zu ersetzen, folgen Sie bitte den unten aufgeführ- ten Schritten. • Setzen Sie den Nadelschutz auf, lösen die Headshell und ziehen sie vom Tonarmrohr ab. • Lösen Sie die vier bunten Käbelchen von den Pins am Tonabnehmer und schrauben ihn los. •... - Seite 20 TONABNEHMER MIT UNTERSCHIEDLI- CHEN EIGENGEWICHTEN Das Gegengewicht des verbauten Tonarms TP150 ist zweiteilig, um Tonabnehmer mit unterschiedlichem Eigengewicht sicher aus- balancieren zu können. Dabei sind die beiden Teile mit zwei Schrauben verbunden, die sich leicht lösen lassen (Bild 13). Es empfiehlt sich Bild 13 aber, das Gewicht so einzustellen, dass es möglichst nah an der Tonarmbasis sitzt, um die...
- Seite 21 EINSTELLUNG DES AZIMUTH Der Azimuth bezeichnet den korrekten senk- rechten Eintauchwinkel des Abtastdiamanten in die Rillen der Schallplatte, d.h. von vorne gesehen muss der Diamant exakt senkrecht auf der Platte stehen. Zur Kontrolle verwendet man am einfachsten einen Spiegel, auf den man den Tonkopf absenkt.
- Seite 22 EINSTELLUNG DER TONARMHÖHE Der Tausch eines Tonabnehmers erfordert u.U. eine Korrektur der Armhöhe. Als Faustregel gilt hierbei, dass der Arm beim Abspielen einer Schallplatte von der Seite aus gesehen parallel zur Oberfläche der Platte stehen soll. Ist dies nicht der Fall, weil der neue Tonabnehmer ent- weder höher oder niedriger baut, dann muss Bild 16 die Armhöhe entsprechend angepasst werden...
- Seite 23 EINSTELLUNG DER FEDERSPANNUNG Das Subchassis sollte gleichmäßig ausgerich- tet sein und absolut senkrecht schwingen. Weder taumeln, noch unterschiedlich hoch sein. Zur Kontrolle und Korrektur gehen Sie wie folgt vor: 01. Drücken Sie den Plattenteller an der Mittelachse leicht nach unten. Damit wird das Subchassis angeregt und sollte gleichmäßig schwingen.
- Seite 24 Punkt ab und drehen in die andere Richtung, hebt das Subchassis an dieser Stelle an. Zwischendurch überprüfen sie immer das Schwingverhalten. 08. Die korrekte Einstellung ist erreicht, wenn das Subchassis senkrecht schwingt und der Abstand des Tel- lers zum Topboard überall gleich ist. Die Nutzung eines Plattengewichtes erfordert in jedem Fall eine Neujustierung der Federspannung, weil das Gewicht die Federn zusätzlich belastet und hinunterdrückt.
-
Seite 25: Technische Daten
DC Motor Geschwindigkeiten 33 1/3 und 45 U/Min Gleichlaufschwankungen 0,08 % DIN / WRMS Plattenteller Aluminumdruckguss Durchmesser 12“, 300mm Tonarm Thorens TP150 Statisch ausbalanciert, J-förmig Effektive Länge 9“ / 232,8 mm Effektive Masse 15 g Abtastergewicht Max 30 g Überhang... - Seite 26 Technische Daten 7,2g Systemgewicht 13,5g (inkl. Schrauben, Mutter, Kabel) Headshellgewicht Analogausgang Anschluss RCA/Cinch (vergoldet) XLR Stromversorgung AC 100 - 240V, 50/60Hz Stromverbrauch Abmessungen (B x T x H) 440 x 370x 180mm 26 TECHNISCHE DATEN...
