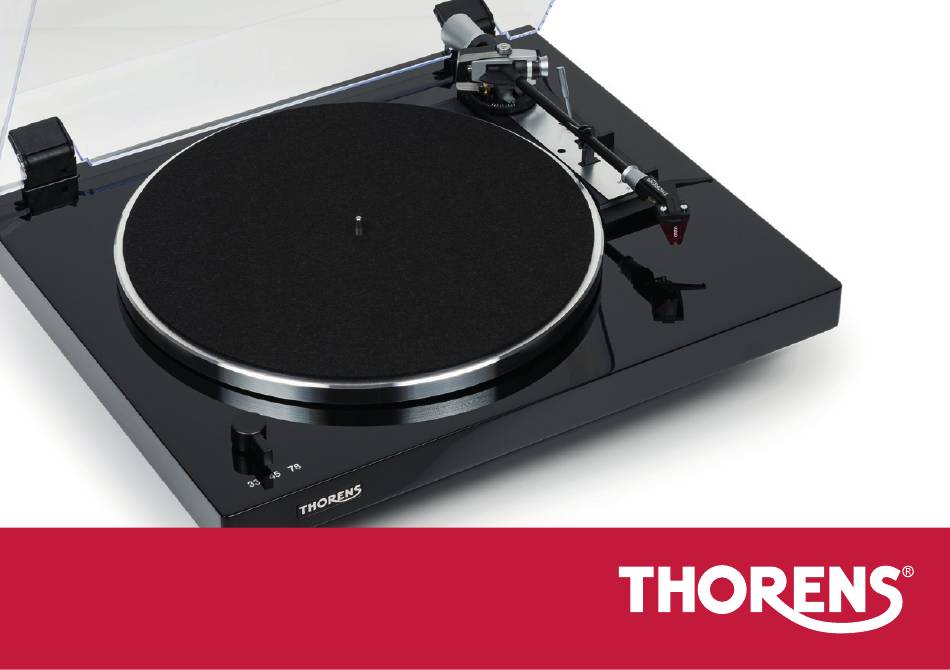

- Seite 1 TD 103 A BEDIENUNGSANLEITUNG USER GUIDE MANUEL D’UTILISATION Thorens GmbH Lustheide 85 · 51427 Bergisch Gladbach · Deutschland www.thorens.com · info@thorens.com www.thorens.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Inhalt Sehr geehrter Thorens-Kunde Garantie Sicherheitshinweise Technische Daten Geräteübersicht Auspacken und Montage Tonarm und Systemeinstellungen Grundlegende Bedienung INHALT... -
Seite 3: Sehr Geehrter Thorens-Kunde
Sehr geehrter Thorens-Kunde, herzlichen Dank für Ihr Vertrauen in unser Produkt, den Plattenspieler TD 103 A. Mit dem Kauf dieses Plattenspielers haben Sie ein Präzisionsinstrument zur Wiedergabe von Schallplatten erworben, das, um seiner Aufgabe gerecht zu werden, mit Sorgfalt behandelt und aufgestellt werden muss. -
Seite 4: Garantie
Gerät bitte nach Rücksprache in der Originalverpackung an Thorens ein. Sollte keine Originalverpackung mehr vorhanden sein, können Sie diese von Thorens gegen Gebühr erhalten. Die Einsendung hat frei Haus zu erfolgen. Unfrei eingesandte Waren werden nicht angenommen. Der Rückversand erfolgt frei Haus. Verschi- cken Sie den TD 103A niemals ohne die Transportsicherungsschrauben. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise ACHTUNG! Um Brandgefahr oder elektrischen Schäden vorzubeugen, darf das Gerät nicht Feuchtigkeit oder Regen aus- gesetzt werden. Bitte öffnen Sie das Gerät nicht! Halten Sie das Verpackungsmaterial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsge- fahr bestehen. Entsorgung von Elektrogeräten durch Verbraucher in privaten Haushalten innerhalb der EU. -
Seite 6: Technische Daten
Technische Daten Antrieb Riemenantrieb Netzspannung 230V/50Hz 115V/60Hz 50/60Hz Netzfrequenz 1,5W Leistungsaufnahme 33,3, 45, 78 Plattenteller-Drehzahlen (U/min) +/- 0,06 / 0,035 % DIN/WRMS Gleichlaufschwankungen 51 dB Störspannungsabstand (DIN 45500) 63 dB Rumpel-Fremdspannungsabstand Rumpel-Geräuschspannungsabstand Effektive Tonarmlänge 211mm Kröpfungswinkel 26° Überhang 19,5mm Tangentialer Spurfehlwinkel 0,15°/cm Rad. -
Seite 7: Geräteübersicht
Geräteübersicht 1: Staubschutzhaube 2: Scharnier 3: Gegengewicht 4: Auflagekraft 5: Lifthebel 6: Größe wählen (Single oder LP) 7: Tonarmstütze 8: Drehzahlauswahl 9: Kontermutter Headshell 10: Start/Stop Schalter 11: Schrauben Tonabnehmer 12: Tonabnehmer 33 45 78 33 45 78 13: Justage Aufsetzpunkt 14: Antiskating 15: Transportsicherung 16: Audioausgang... -
Seite 8: Auspacken Und Montage
60°) bis zum Anschlag in diese ein. In die- ser Stellung lässt sich die Haube auch jederzeit wieder abnehmen. Durch die Auswahl eines entsprechenden THORENS-Netztransformators kann der Plattenspieler an allen vorkommenden Netz- wechselspannungen betrieben werden. Der Fig. 3 Niederspannungsstecker am Kabel des Ste- ckernetztransformators wird in die Buchse (18) an der Geräterückseite gesteckt. - Seite 9 Das Stereo-Verbindungskabel besitzt zwei Phonostecker (von manchen Herstellern auch Cinch-Stecker oder RCA-Stecker genannt). Sie sind entweder mit L für den linken Kanal und R für den rechten Kanal bezeichnet. Fehlen diese Buchstaben, so ist der rechte Kanal mit rot und der linke Kanal mit weiß gekennzeichnet. Die Cinch-Stecker werden in die Phono-Buch- sen am Verstärker oder Receiver gesteckt (16).
-
Seite 10: Tonarm Und Systemeinstellungen
Tonarm und Systemeinstellungen Stellen Sie den Regler für die Auflagekraft (4) Beachten sie die nachstehende Tabelle: auf 0 und drehen Sie die Antiskating- Auflagekraft Antiskating-Einstellung 14 Einrichtung (14) entgegen dem Uhrzeigersinn Auflagekraft-Einstellung 4 bis an den Anschlag. 1 = 10 mN Nun drehen Sie das Tonarm-Gegengewicht (3) 1,25 = 12,5 mN 1.25... - Seite 11 ERSETZEN DER ABTASTNADEL • Verriegeln Sie den Tonarm in der Stütze. • Entfernen Sie den Nadelschutz. • Umfassen Sie den Nadeleinschub und ziehen ihn vorsichtig nach vorne. • Setzen Sie einen neuen Nadeleinschub in umgekehrter Reihenfolge ein. • Setzen Sie den Nadelschutz wieder auf. ENTFERNEN DES TONABNEHMERS •...
-
Seite 12: Einbau Eines Neuen Tonabnehmers
EINBAU EINES NEUEN TONABNEHMERS • Evtl. sind die folgenden Schritte einfacher durchzuführen, wenn vorher das Headshell vom Tonarm abgenommen wird. • Verbinden Sie die vier Kabel des Headshells mit den Pins an der Rückseite des Tonabnehmers. Berücksichtigen Sie die korrekte Zuordnung der farbigen Kabel zu den passenden Pins. •... -
Seite 13: Grundlegende Bedienung
Grundlegende Bedienung DREHZAHLWAHL Mit dem linken Schaltknopf (8) lassen sich die Geschwindigkeiten 33, 45 und 78 einstellen. PLATTENDURCHMESSERWAHL Mit dem Schalter (6) rechts neben dem Tonarm kann der Plattendurchmesser auf 17 cm (Single) und 30 cm (LP) eingestellt werden. Dies ist nur bei automatischem Start notwendig. AUTOMATISCHER START Ziehen Sie den durchsichtigen Nadelschutz nach vorne ab. - Seite 14 TD 103 A BEDIENUNGSANLEITUNG USER GUIDE MANUEL D’UTILISATION...
