DE

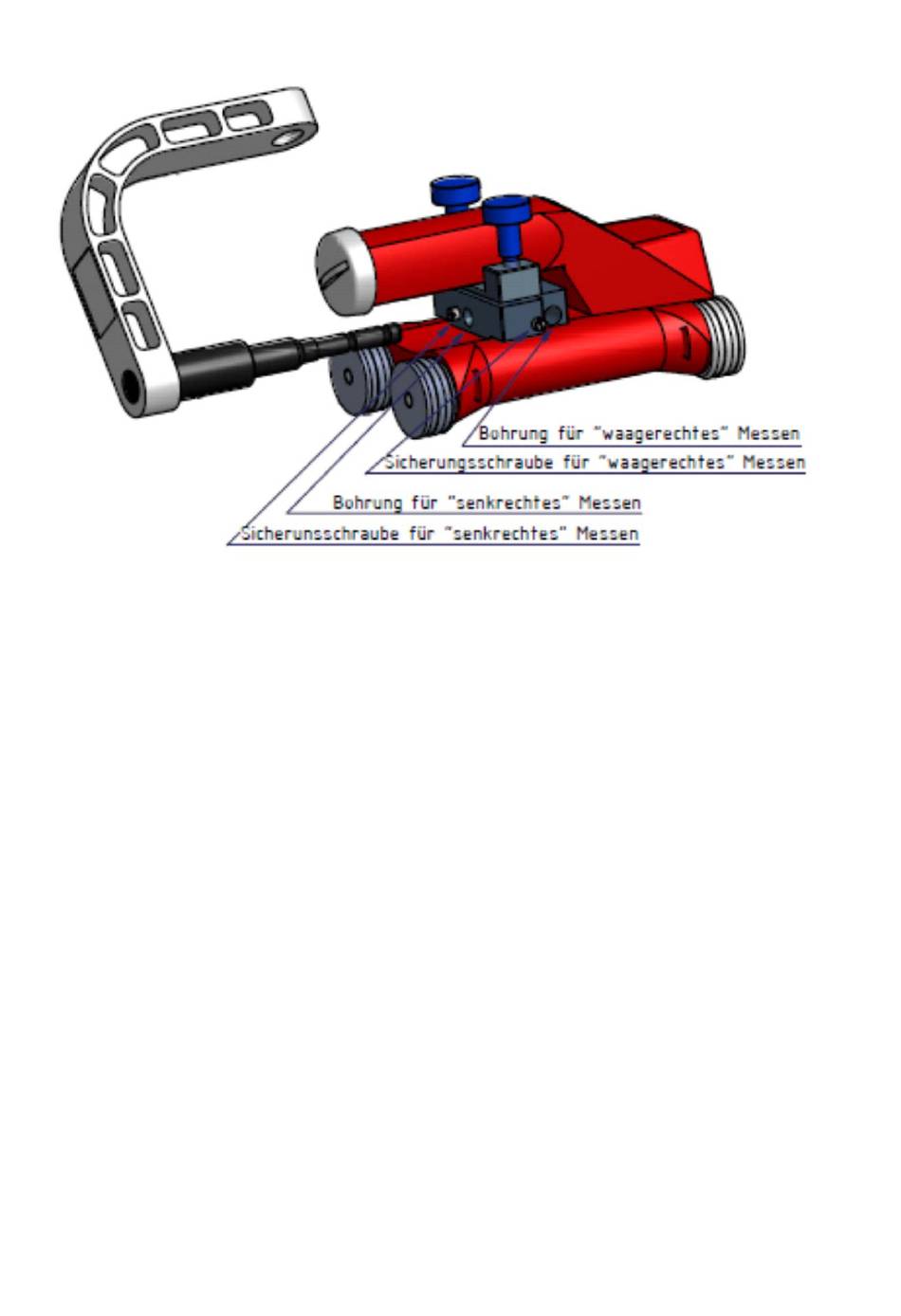

3. Montage des Gelenkbolzens mit Bügel
Vor dem Einstecken des Gelenkbolzens in eine der beiden Bohrungen (abhängig davon, ob
senkrecht oder waagerecht gemessen werden soll), sind die beiden Sicherungsschrauben so
weit herauszudrehen, dass sie mit der jeweiligen Fläche der Gelenkplatte übereinstimmen,
damit sich der Bolzen leicht einschieben lässt (Abb. 3). Nach dem Einfügen des Gelenkbolzens
ist die zugehörige Sicherungsschraube bis zum Bolzen ein- und dann um eine halbe Umdrehung
zurückzudrehen, um die Leichtgängigkeit des Gelenkbolzens sicherzustellen.
Seite | 7
