6. Aufbau- und Bedienungsanleitung
1. Montage der Gelenkplatte

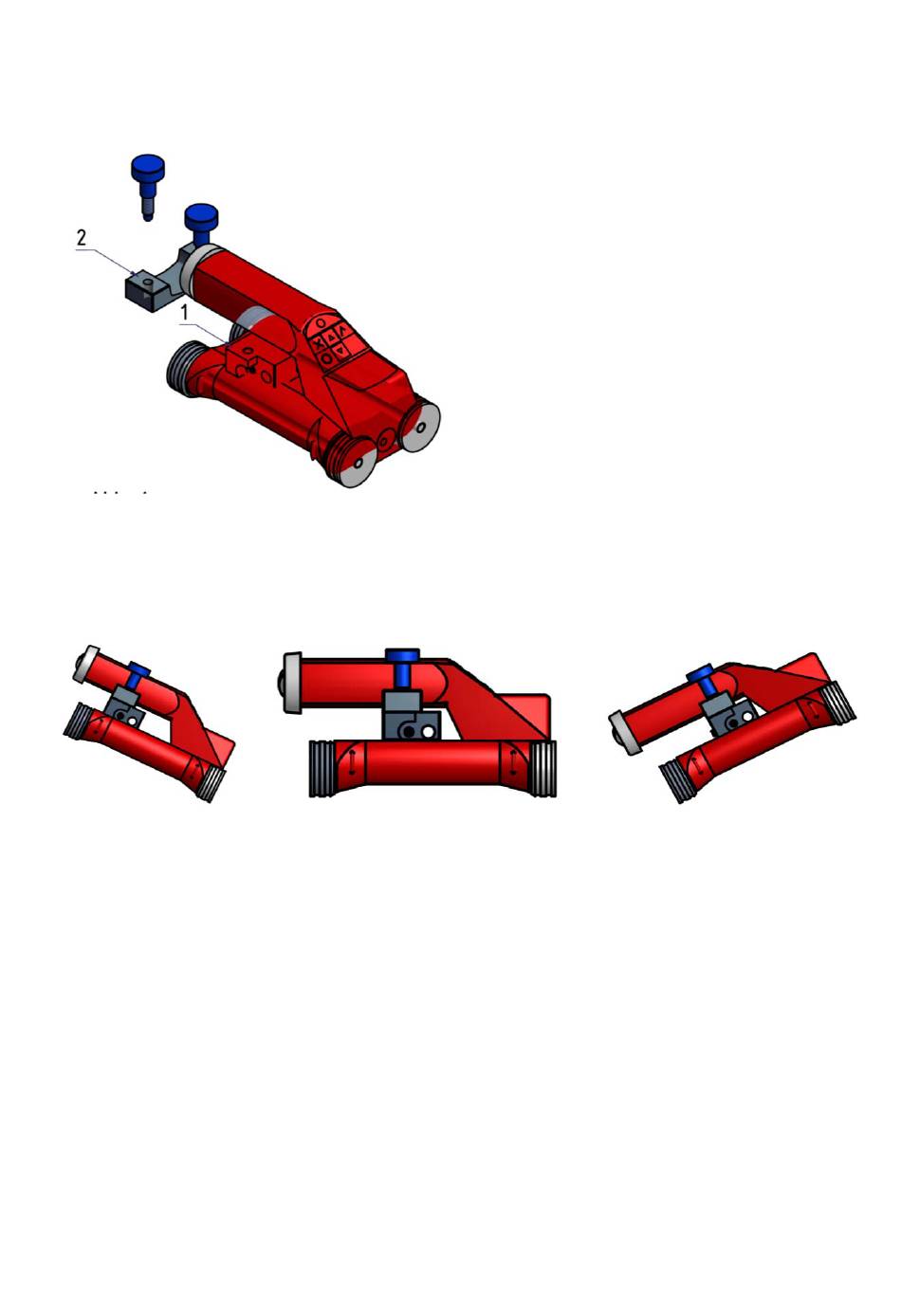

Abb. 1
2. Ausrichtung der Gelenkplatte
Gelenkplatte
falsch positioniert
Die Gelenkplatte sollte so zum Scanner ausgerichtet werden, dass die Bohrung für den
Gelenkbolzen, die senkrecht zur Scannerlängsachse angeordnet ist, durch den Schwerpunkt des
Gerätes geht. Überprüfen Sie dies bitte durch Einstecken des Gelenkbolzens. Der Scanner sollte
bei richtiger Positionierung nicht nach einer Seite abkippen. Ist die richtige Position gefunden,
wird die Gelenkplatte mit den beiden Feststellschrauben fixiert. Dazu beide Druckschrauben
händisch fest anziehen.
Richtig: Gelenkplatte mit Bohrung im
Schwerpunkt des Gerätes
Die Gelenkplatte (1) zwischen
Scannergriff und Scannerkörper
einschieben,
anschließend die Druckplatte (2)
wie in Abb. 1 gezeigt über der
Gelenkplatte positionieren.
Um die Druckplatte unter den
Griff zu bekommen, muss eine
der beiden
Feststellschrauben
herausgedreht sein.
Gelenkplatte
falsch positioniert
DE
Seite | 6
