Vorinstallation Positionierung Der Luft- Und Abgasleitungen Und Wasserleitungen - elco DUATRON Kompakt 12 Betriebsanleitung

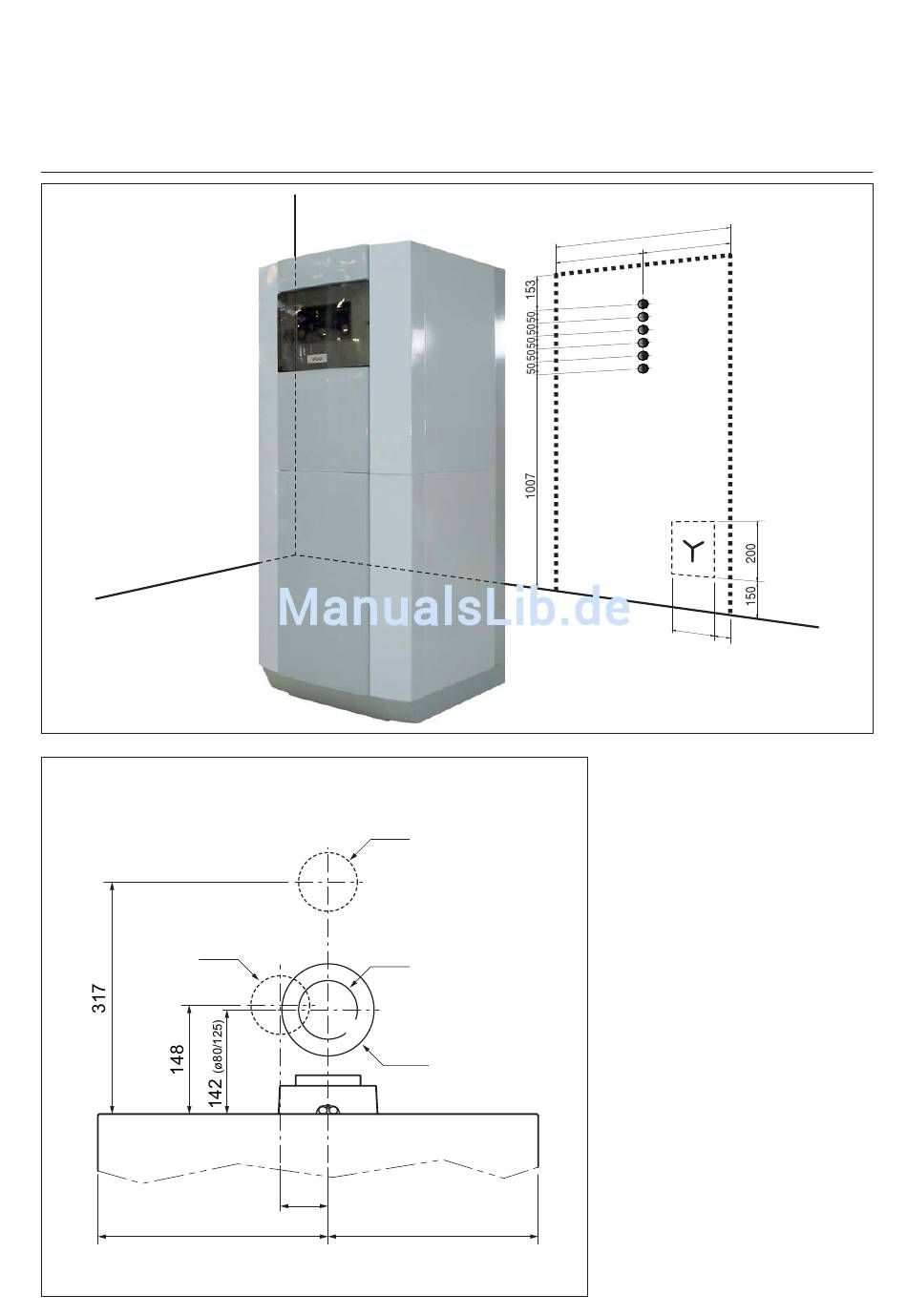

Produktbeschreibung
Vorinstallation
Positionierung der Luft- und
Abgasleitungen und Wasserleitungen
ASP. ARIA
LUFT
ø 80mm
AIR
LUCHT
AIR
312
8
ø 80mm
G
ø 80mm
G F
ø 125mm AIR
65
SCARICO FUMI
ABGAS
FUMEES
ROOKGAS
EXHAUST GAS
SCARICO FUMI
ABGAS
FUMEES
ROOKGAS
EXHAUST GAS
ASP. ARIA
LUFT
LUCHT
AIR
285
6 0 0
3 0 0
3 0 0
A
B
R
C
D
E
O K F F B
1 2 5 6 5
Legende:
A Heizungsrücklauf
B Heizungsvorlauf
R Zirkulationsanschluss
C Warmwasserausgang
D Kaltwassereingang
Brauchwasser
E Gaseingang
F Abgas und
Zuluftanschluss
Y Bereich in dem der Ablauf
vorzusehen ist (Kondenswasser,
Sicherheitsventile, Entlüftungen)
R 3/4"
R 3/4"
R 3/4"
R 3/4"
R 3/4"
R 3/4"
ø 80/125
