3. MONTAGE
3.1. ANSCHLUSS DES BEDIENTEILES ST-SA-CONTROL AN DAS
LÜFTUNGSGERÄT
Verwenden Sie die folgenden Schritte, um den Bedienteil ST-SA-Control mit einem Lüftungsgerät zu verbin-
den:
• Packen Sie den Bedienteil ST-SA-Control aus;
2.1
2.1
2.1

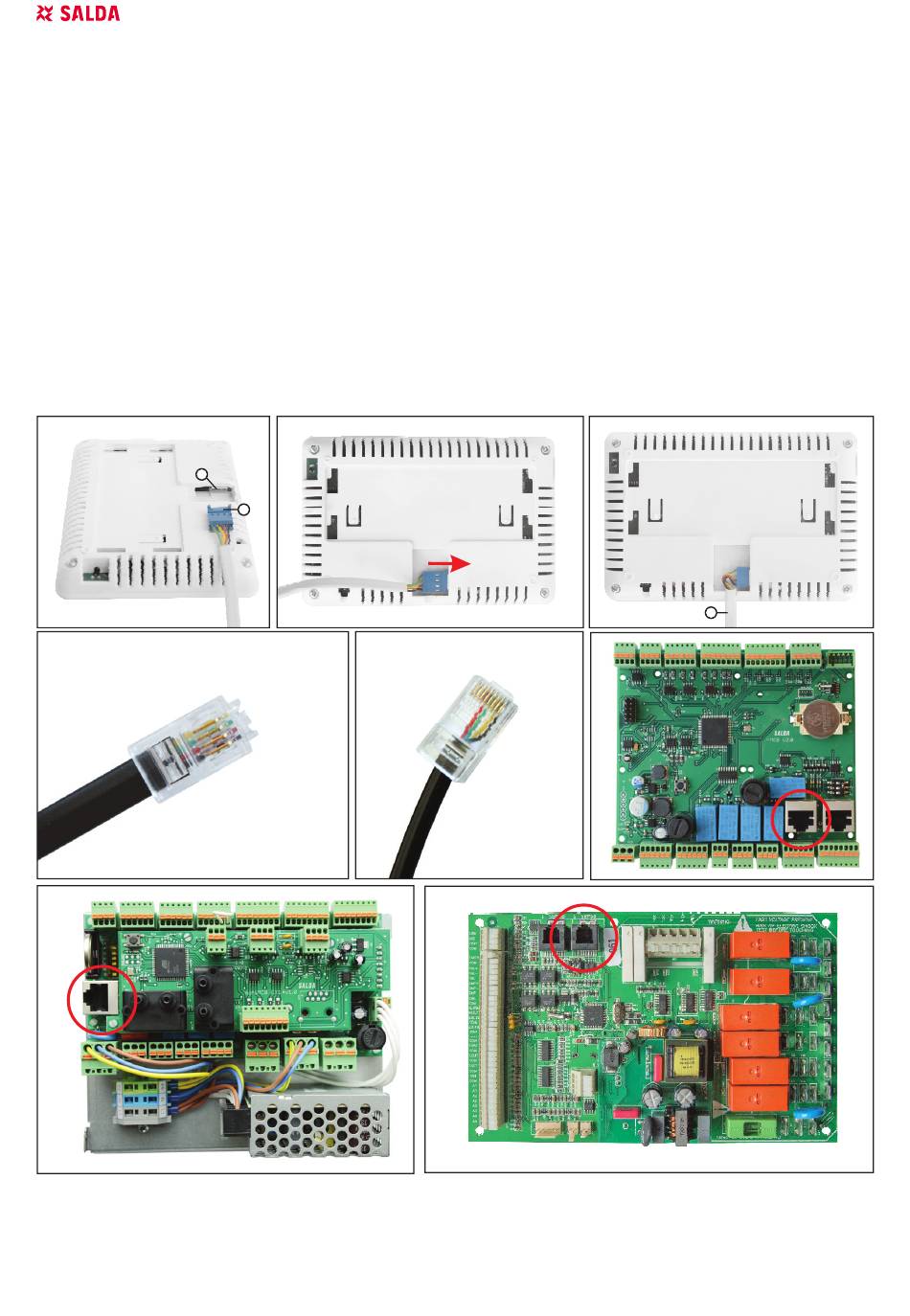

• Verbinden Sie das Kabel mit dem Steckplatz auf dem Bedienteil (s. Foto 3.1 - 3.3):
○ Verwenden Sie das Kabel mit einem RJ10 Stecker für die Verbindung zum Lüftungsgerät mit der PRV Steuer-
platine (weiter RJ10 Kabel) (s. Foto 4.1);
○ Verwenden Sie das Kabel mit einem RJ45 Stecker für die Verbindung zum Lüftungsgerät mit einem MCB oder
MCB Mini Steuerplatine (weiter RJ45 Kabel) (s. Foto 4.2).
• Stecken Sie den RJ45 Kabelstecker in den Steckplatz X18 MCB (s. Foto 5) oder den Steckplatz X18
miniMCB, (s. Foto 6) auf der Steuerplatine ein. Stellen Sie sicher, dass das Gerät während der Operation aus-
geschaltet wird. Wenn das Lüftungsgerät mit einer PRV Steuerplatine ausgestattet wird, stecken Sie den RJ10
Kabelstecker in den Steckplatz RS485_2 auf dem Gerätsgehäuse (s. Foto 7) ein;
• Schalten Sie das Lüftungsgerät in den elektrischen Stromkreis ein.
3.1
3.1
3.1
a a
a
4.1
4.1
4.1
6
6
6
9 mm
9 mm
9 mm
4 mm
4 mm
4 mm
8 | DE
82 mm 82 mm
82 mm
15 mm
15 mm
15 mm
2.2 2.2
2.2
3.2
3.2
3.2
b
b
b
4.2
4.2
4.2
68 mm 68 mm
68 mm
3.3
3.3
3.3
5
5
5
7
7
7
9*
4 mm 4 mm 9*
9*
4 mm
9 mm
9 mm
9 mm
4 mm
4 mm
4 mm
2.3 2.3
2.3
c
c
c
ST-SA-CONTROL v2024.1
