Daraufhin blinken die Stirnleuchten (rot/weiß)
zweimal lang, gefolgt von einer langen Pause,
dann wiederholt sich das zweimalige lange Blin-
ken und so weiter. Der Decoder erwartet jetzt die
Hunderter- und die Zehnerstelle des Registers,
dessen Wert Sie programieren wollen, als Wert.
Geben Sie die entsprechende Zahl auf der Zen-
trale ein und bestätigen Sie durch Umschaltklick.
Der Decoder blinkt nun einmal lang, gefolgt von
einer langen Pause. Auch dieser Rhythmus wie-
derholt sich kontinuierlich. Der Decoder erwartet
jetzt die Einerstelle des Registers.
Geben Sie die entsprechende Zahl auf der Zen-
trale ein und bestätigen Sie durch Umschaltklick.
Jetzt ist dem Decoder der „Name" des Registers
bekannt, nun folgt der Inhalt.
Dies signalisiert der Decoder durch zweimaliges
kurzes Blinken, gefolgt von einer langen Pause.
Geben Sie wieder die Hunderter und Zehnerstelle
ein und bestätigen Sie durch Umschaltklick.
Der Decoder zeigt durch kurzes Blinken, gefolgt
von langer Pause, dass er die Einerstelle des
Wertes erwartet.
Beispiel: In Register 94 soll der Wert 237 einge-
tragen werden. Der Decoder soll sich bereits für
dieses Beispiel im Langmodus befinden – umge-
schaltet durch das klassische Motorola-Program-
mierverfahren mittels Register 7.
Das Abschalten der Gleisspannung oder ein Fahr-
befehl auf die Adresse des Decoders beendet je-
den Programmiermodus.

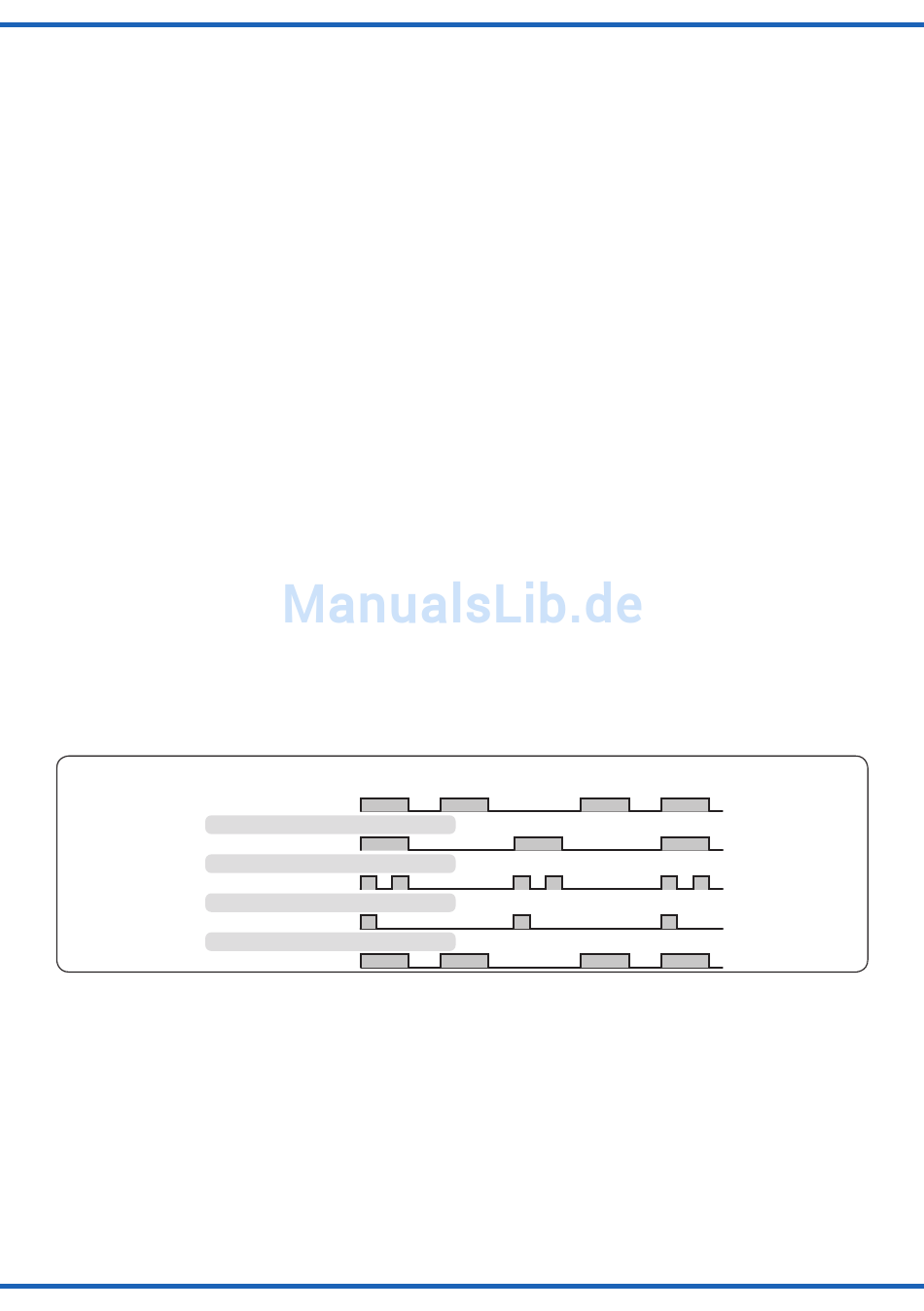

Abb. 1
Zahleingabe
numeric value action
09
04
23
07

5.5 Konfigurationsvariable (CV)

In der CV-Tabelle auf den Seiten 10 – 12 sind alle
Konfigurationsvariablen (für das DCC-Format) und
Register (für das Motorola-Format) aufgeführt, die
für den ROBEL Gleiskraftwagen eingestellt wer-
den können.
In der Tabelle sind in der Spalte „CV-Nr." die iden-
tischen Nummern der Konfigurationsvariablen für
die Programmierung im DCC-Format und Register
für die Programmierung im Motorola-Format an-
gegeben. Die Defaultwerte sind die Werte, die bei
Auslieferung eingestellt sind und die nach einem
Reset eingestellt werden.
Aktion Blinkmuster
blinking characteristics
Umschaltklick direction change click
Umschaltklick direction change click
Umschaltklick direction change click
Umschaltklick direction change click
The front and rear lights start to blink (red/white)
twice long, followed by a long pause after which
the blinking (twice) is repeated and so forth. The
decoder now expects the hundred and the decade
value of the register whose value you wish to pro-
gram to be entered as a value.
Enter the relevant number on the command sta-
tion and confirm by activating the change-of-direc-
tion switch.
The decoder blinks long followed by a long pause.
This rhythm is repeated continuously. The decod-
er now expects the input for the unit position.
Enter the relevant number on the command sta-
tion and confirm by activating the change-of-direc-
tion switch.
Now the decoder knows the "name" of the register
after which follows the content.
The decoder indicates its readiness by two short
blinks followed by a long pause. Again enter the
hundred and decade and confirm by activating the
change-of-direction command.
The decoder indicates its readiness to receive
the value for the unit position by short blinking fol-
lowed by a long pause.
Example: You want to enter the value 237 in reg-
ister 94. Let´s assume the decoder is already in
the long mode for this example – arrived at by the
classic Motorola programming method by means
of register 7. Turning off the track voltage or a
command to the address of the decoder termi-
nates the programming mode.

5.5 Configuration variables (CVs)

The CV table on pages 10 – 12 contains all con-
figuration variables (DCC) and registers (Moto-ro-
la) that can be adjusted for the ROBEL track
motor car.
The column "CV No." shows the identical numbers
of the configuration variables for programming in
DCC format and the register for programming in
Motorola format. The default values are the
factory set values that will also be applied after a
decoder reset.
Fig. 1
