Streuwerk für Abschiebewagen
4.2
Rückwand des Abschiebewagens demontieren
Der Abschiebewagen muss in beiden Richtungen waagrecht aufgestellt werden.
Der Anhänger muss gegen wegrollen und unbeabsichtigte Inbetriebnahme
gesichert werden
Befestigung der Rundschlinge an den beiden oberen
Anhängepunkten.
Abstecken und entfernen der Kabelhalterungen an der Rückwand,
unterhalb des Fahrzeugboden im Bereich der hinteren Achse.
Demontage der beiden Bolzenverbindungen (Pos. 2),
bei Klemmung die Rückwand leicht anheben.
Entfernen der Hubzylinder der Rückwand (Pos. 3) und entfernen
der Hydraulikleitung mit Rohrbruchsicherung.
Heben Sie die Rückwand 10-20 mm an und entfernen die beiden
Verschraubungen (Pos. 4). Achtung innen ist eine Rolle,
diese kann vorerst nicht entfernt werden.
Die Rückwand vorsichtig anheben, bei Ausgleitung aus den
unteren Verriegelungslaschen, die Rückwand kann bei nicht
exaktem Hebepunkt ausschwenken.
Entnahme der beiden Rollen an der Verschraubung (Pos. 4)
Abtransport der Rückwand und sicher abstellen.
Montage der Verschraubungen (Pos. 4) und den beiden Rollen.
Demontage der Verriegelungslaschen (Pos. 1)
Fliegl Agrartechnik GmbH, DE – 84453 Mühldorf am Inn
Transport und Installation
Anhängepunkt - beidseitig
3
1
Verschraubung lösen

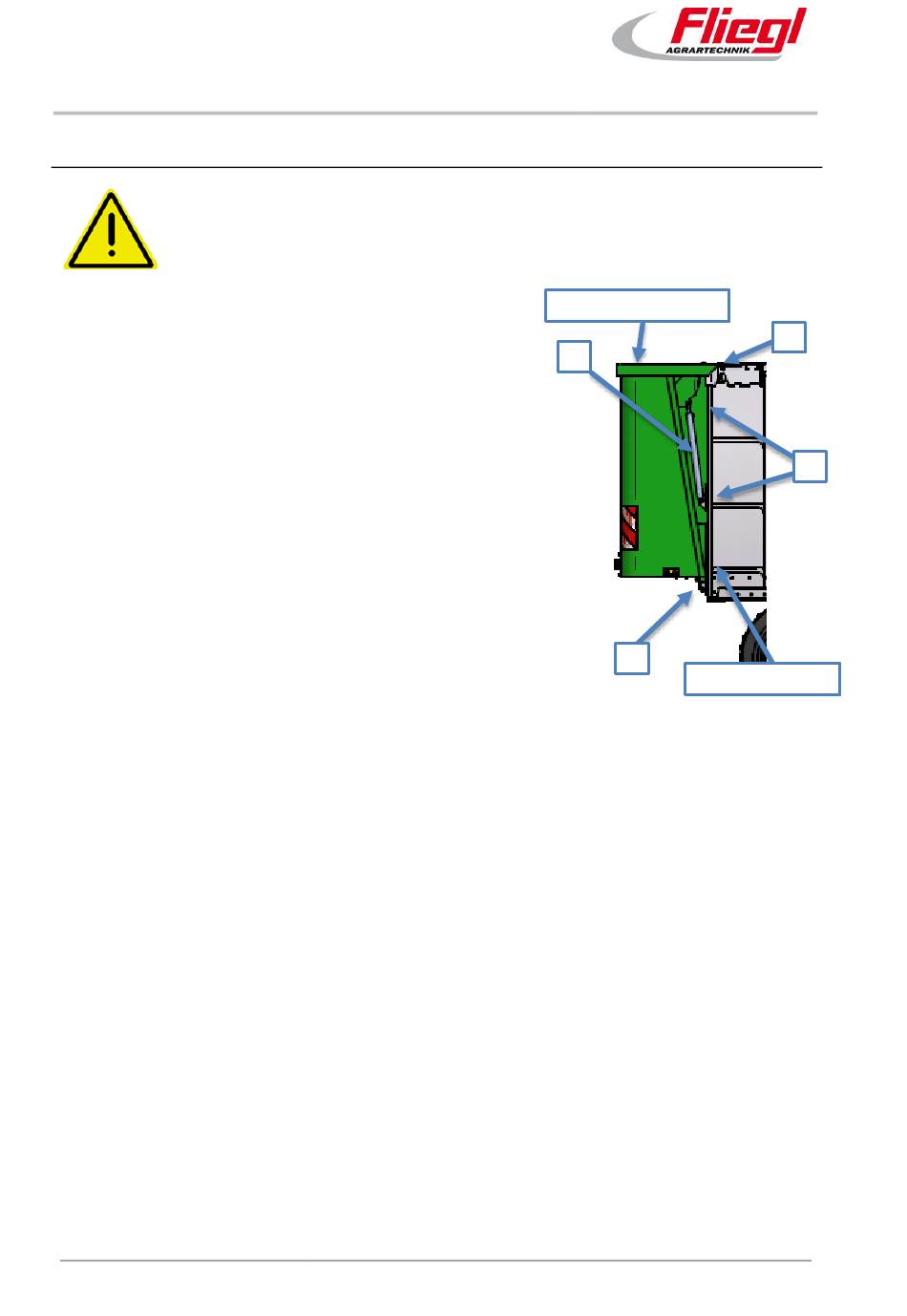

Abb. 6 Demontage der Rückwand
22 von 77
4
2
