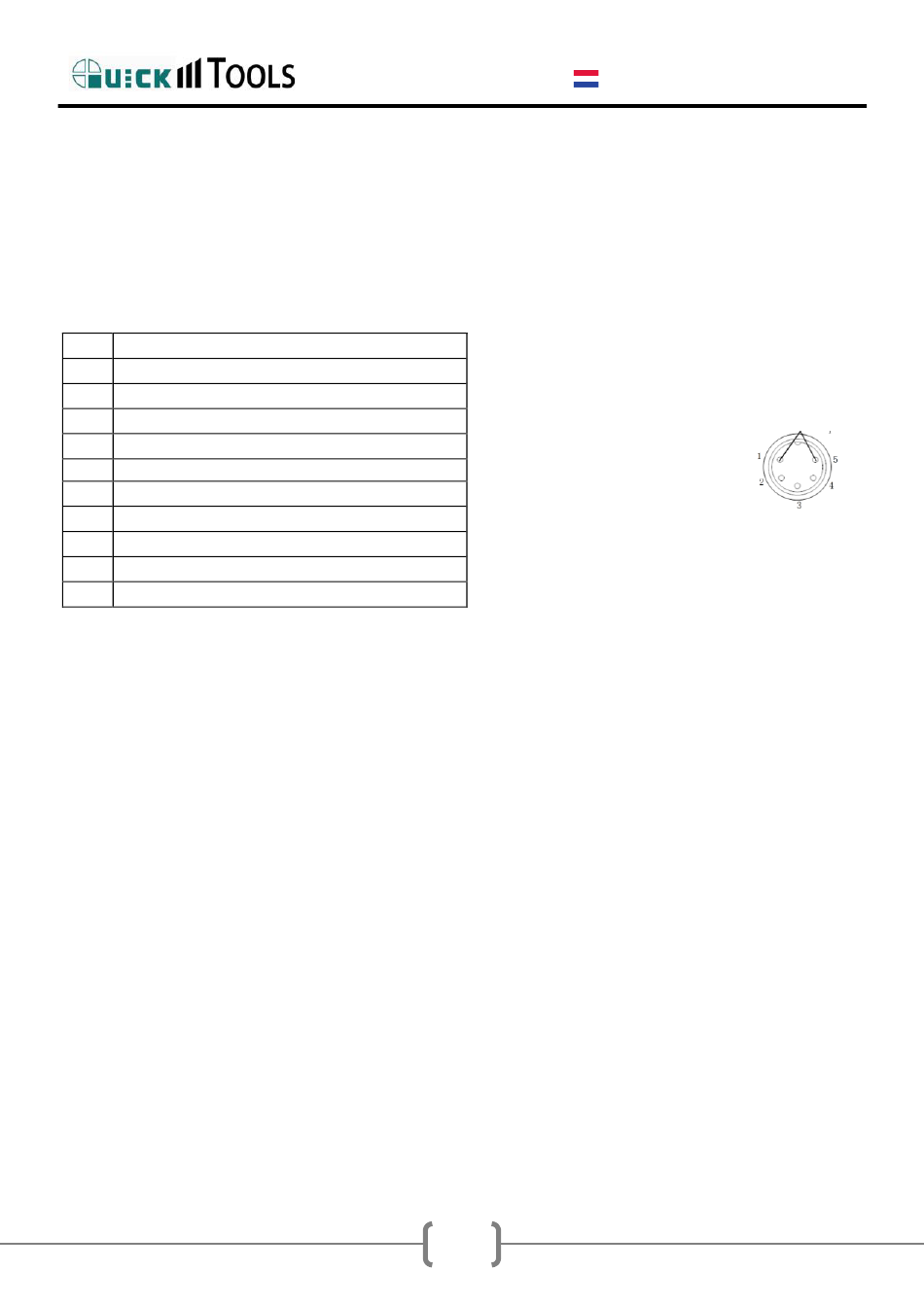

1. Verwijder de soldeerstift en draai de⑤ kartelmoer los.
2. ⑥ verwarmingselement uit de ⑪ handgreep trekken
3. Verwijder ⑩ kabelklem van ⑨ plastic deel.
4. Koppel alle 3 de kabels los van het verwarmingselement.
5. Verwijder ⑨ kunststofdeel, ⑧ veer en ⑦ aardingsveer van de radiator.
Soldeerstift 960
①
Uniehuls QUSH0940
②
Kartelmoer QURMM10
③
④
Kartelmoer QUHKV901A
⑤
Verwarmingselement QUHKH1901R
⑥
Aardingsveer
⑦
⑧
Plastic deel
⑨
⑩
Handgreep
⑪
Hulzen
Veer
Kabelklem
GEBRUIKSAANWIJZING
De volgende meting wordt
aanbevolen na het vervangen van het
verwarmingselement:
De weerstand tussen
pennen 1 en 5 moet 10
Ω(+/-1) zijn!
Kalibreer de temperatuur van de
soldeerstift na het verwisselen van
het verwarmingselement.
