CARATTERISTICHE
Griglie frontali
Visto l'utilizzo professionale di questi diffusori, i componenti sono protetti frontalmente da
una lamiera forata con spessore 1,5mm e foam interno.
Raffreddamento
Il raffreddamento dell'amplificatore avviene attraverso il pannello in alluminio posto sul
fondo del diffusore stesso.
La protezione termica è garantita da un circuito interno che controlla la temperatura
dell'amplificatore stesso e lo protegge dal surriscaldamento limitando il volume generale
(con temperatura >70°).
Se la temperatura raggiunge quella massima di utilizzo (>80°), il segnale audio viene posto
in stato di "mute" e verrà segnalato tramite l'accensione dell'indicatore luminoso giallo
"MUTE".
Il corretto volume e tutte le funzioni verranno riprese automaticamente al raggiungimento
delle normali temperature di esercizio.
Protezione
L'accensione continua dell'indicatore luminoso giallo "MUTE" indica che l'amplificatore ha
rilevato un malfunzionamento sul diffusore, ponendolo in stato di mute.
Eseguire le seguenti verifiche:
- Controllare la corretta connessione alla rete d'alimentazione.
- Assicurarsi della corretta tensione d'alimentazione.
- Controllare che l'amplificatore non sia surriscaldato.
- Scollegare dalla rete di alimentazione il diffusore ed attendere qualche minuto e
riprovare
Se dopo tale prove l'indicatore non si spenge c ontattare un centro assistenza autorizzato.
COLLEGAMENTI
Collegamento alla alimentazione di rete
Ogni diffusore attivo è provvisto del proprio cavo di alimentazione. Il collegamento
avviene tramite un connettore modello Neutrik POWER CON
avere una facile e rapita connessione al diffusore oltre che a un ottimo sistema di
bloccaggio.
Lo stesso connettore svolge la funzione di interrutore di rete.
L'apparecchio dovrà essere collegato ad una rete di alimentazione che possa erogare la
massima potenza richiesta.
Rilancio alimentazione di rete
Sul retro del diffusore è presente un connettore Neutrik POWER CON
rilancio di alimentazione di rete.
Questa presa ha lo scopo di rilanciare l'alimentazione ad un altro diffusore riducendo i
collegamenti diretti alla rete. Gli assorbimenti massimi degli amplificatori sono riportati
sul pannello dell'amplificatore.
Il numero massimo dei diffusori collegati insieme varia sia per gli assorbimenti massimi
dei diffusori e sia dalla corrente massima della prima presa di alimentazione.
5

INSTALLAZIONE DEL DIFFUSORE

(blu) che permette di
®
(grigio) per il
®
ROTAZIONE TROMBA (solo per DVX DM12 e DVX DM15)
Il diffusore permette di modificare l'angolo di copertura, tramite la rotazione della t romba.
Il diffusore viene fornito dalla ditta costruttrice sempre con la tromba orientata
senso orizzontale.
Se si desidera modificare l'angolo di copertura della tromba è necessario (FIG. 4):
- svitare le viti di fissaggio della rete (otto viti - quattro per lato)
- rimuovere la rete di protezione anteriore esercitando una leggere pressione su un
lato e sollevarla dall'opposito incasso
- svitare le otto viti di fissaggio della tromba
ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal
diffusore)
- rinvitare le viti di fissaggio della tromba
- inserire nuovamente la rete negli appositi incassi laterali e rinvitare le viti della rete.
ATTENZIONE
Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di
pericolo per l'incolumità di persone e strutture.
Prima si sospendere il diffusore controllare tutti i componenti da utilizzare, che non devono
presentare danni, deformazioni, parti mancanti o danneggiate che possono ridurre la
sicurezza dell'installazione.
Nell'utilizzo all'aperto evitare luoghi esposti alle intemperie.
Il diffusore viene fornito dalla ditta costruttrice predisposto per l'utilizzo :
- in appoggio(come monitor) (FIG. 1)
- su supporto piantana (FIG.2)
- appeso con golfari o apposite staffe fornite dalla ditta (FIG.3)

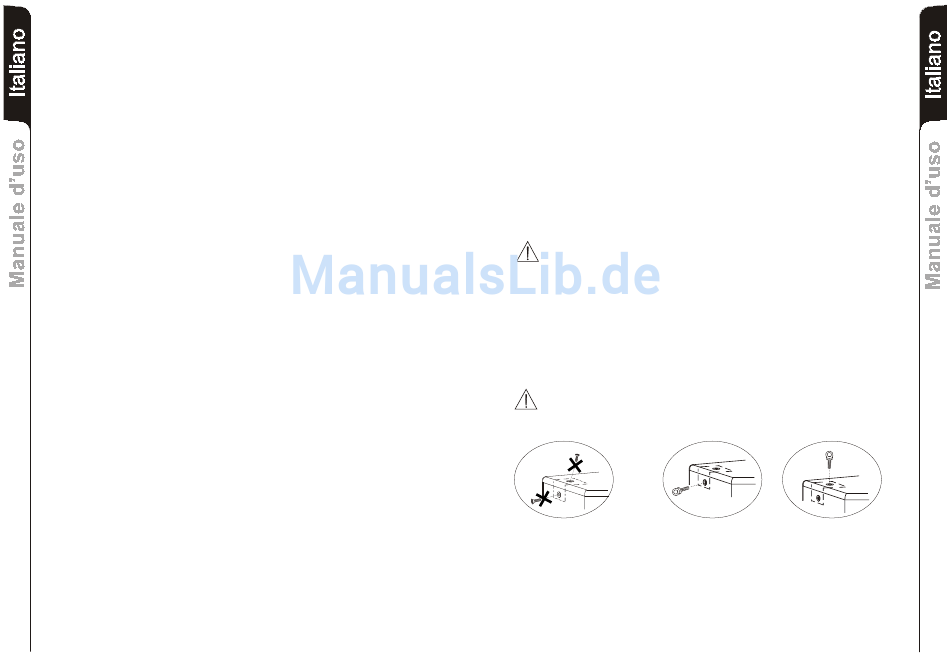

ATTENZIONE
Per appendere il diffusore utilizzare solo una vite per ogni punto di appendibilità
I punti di appendibilità sono di 8MA.
SBAGLIATO!
CORRETTO!
a 40°in
CORRETTO!
