5.2.1 Installieren des Kesselkörpers
Dichtung φ 90 x 60 x 3
1.
2.
Heizwasserflansch mit Gewinde
3.
Unterlegscheibe 10,5
4.
Mutter M10
Dichtung φ 90 x 60 x 3
5.
6.
Heiz- und Rückwasserflansch mit Gewinde
7.
Unterlegscheibe 10,5
8.
Mutter M10
1.
Aufstellen des Kesselkörpers auf den Sockel (Unterlage).
2.
Zwischen den Heizwasserflansch (2) und den Kessel eine Dichtung (1) einlegen, dann mittels 4 Stck.
Muttern M10 (4) und Unterlagen 10,5 (3) an den Kessel montieren (lt. Disposition des Kesselraums).
Den Heizwasserausgang mit dem Heizsystem verbinden.
3.
Zwischen den Rückwasserflansch (6) und den Kessel eine Dichtung (5) einlegen, dann mittels 4 Stck.
Muttern M 10 (8) und Unterlagen 10,5 (7) an den Kessel montieren. Den unteren Rückwasserausgang
mit dem Heizsystem verbinden.
4.
Lt. Bild Nr. 23 das Zweiwegesicherheitsventil DBV 1 – 02 mit dem Rückwasser- und Heizwasserflansch
(6) und mit dem Kaltwassereingang und dem Ausgang der überflüssigen Wärme verbinden.
5.
Das Auslassventil (9) in den Rückwasserflansch (6) montieren.
6.
Auf den Rauchgasaufbau das Schneckengehäuse mit dem Ventilator (12) aufsetzen und mit 1 Stck.
Schraube M5 x 12 sichern.
7.
Auf das Schneckengehäuse mit dem Ventilator (12) das Rauchgasrohr aufsetzen und in die
Schornsteinöffnung einschieben mit Hilfe 1 Stck. Schraube M6 x 10 (13). Rauchrohrdurchmesser ist
160 mm.
8.
Das Gewindeloch JS 6/4" im vorderen Glied mit Stöpsel JS 6/4" verblenden. Unter den Stöpsel eine
Dichtung anbringen φ 60 x 48 x 2.

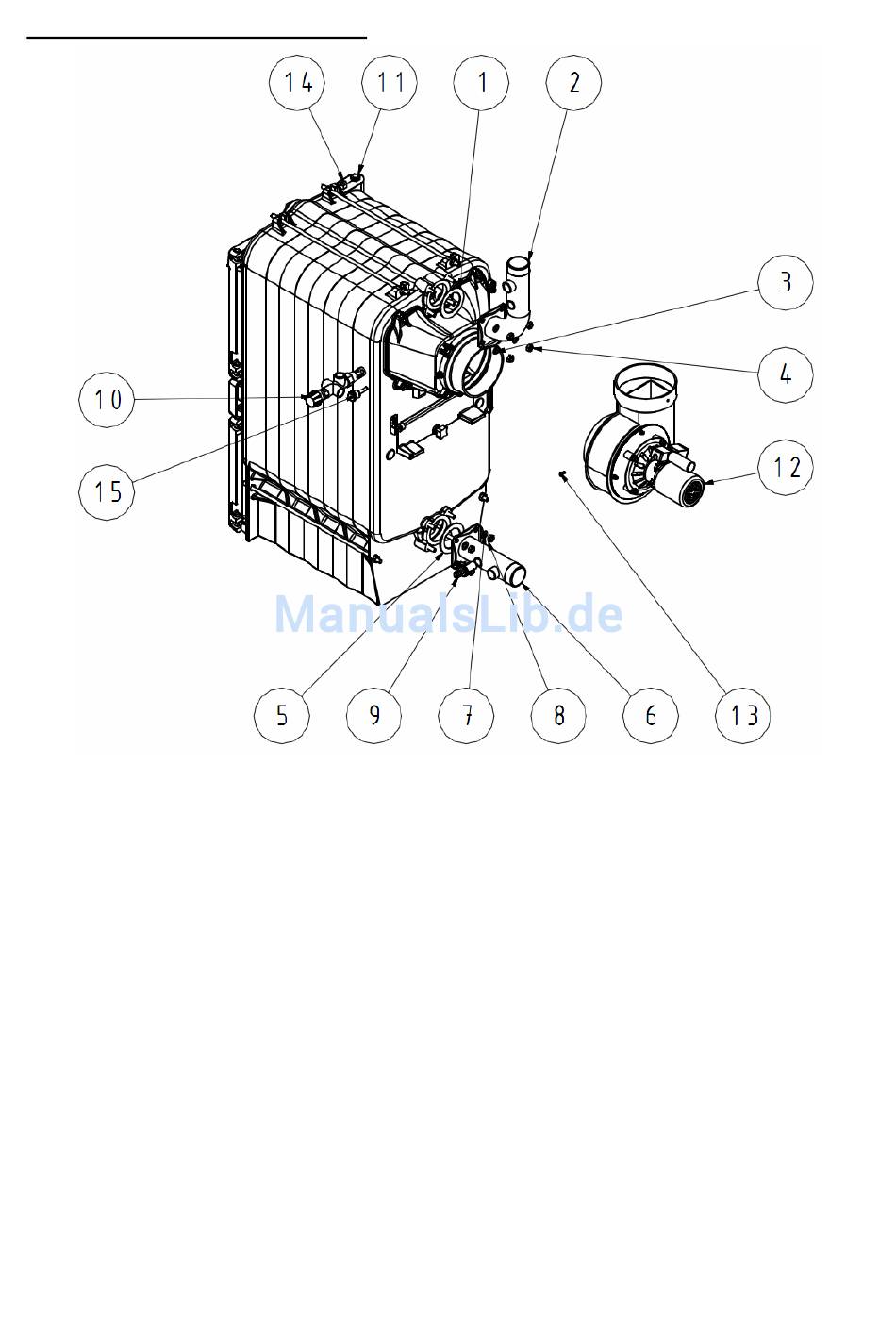

Bild Nr. 7
Installation des Kesselkörpers
9.
Einlass- und Auslasshahn
10. Zweiwege-Sicherheitsventil DBV 1 – 02
11. Aufnehmer für Sicherheitsthermostatsensor
12. Schneckengehäuse mit Ventilator
13. Schraube M6 x 10
14. Rückventil
15. Einstelliger Aufnehmer für
Ausgangswassersensor G1/2" kurzer
11
