Bitmustertrigger und Analyse
Eine der häufigsten Anwendungen, die
eine große Aufzeichnungslänge erfordert,
ist die Analyse serieller Daten im
integrierten Systemdesign. Sie können
viele verschiedene Arten von
Bauelementen enthalten, etwa
Mikroprozessoren, Mikrocontroller,
DSPs, RAM, EPROMs, FPGAs, AD-
und DA-Wandler sowie E/A-Bauteile.
Alle diese Geräte kommunizieren
gewöhnlich mithilfe breiter Parallelbusse
miteinander und mit der Außenwelt.
Heutzutage jedoch werden diese
breiten Parallelbusse in immer mehr
integrierten Systemen durch serielle
Busse ersetzt. Dies ist dank des
geringeren Platzbedarfs, weniger
Pins, geringerer Leistungsaufnahme,
eingebetteter Taktsignale, differenzieller
Signale zur Verbesserung der
Störunanfälligkeit sowie, als ganz
wichtiger Gesichtspunkt, dank
geringerer Kosten möglich. Außerdem
gibt es von angesehenen Herstellern
ein großes Angebot elektronischer
Bauelemente, die eine schnelle
Entwurfsentwicklung ermöglichen.
Einerseits weisen serielle Busse viele
Vorzüge auf, andererseits bereiten
sie große Probleme, die bei ihren
Vorgängern (den Parallelbussen) nicht
auftraten. Das Debugging bei Bus-
und Systemproblemen ist aufwändiger,
und es ist komplizierter, bestimmte
Ereignisse zu lokalisieren und die
Anzeige auf dem Bildschirm des
Oszilloskops zu interpretieren. Die Serie
4000 wird diesen Herausforderungen
gerecht und stellt das optimale
Werkzeug für Ingenieure dar, die
mit seriellen Bussen mit niedriger
Geschwindigkeit arbeiten, wie z. B. I
SPI und CAN.
4 Digital-Phosphor-Oszilloskope • www.tektronix.com/oscilloscopes
Busanzeige – Bietet auf höherer
Ebene eine kombinierte Anzeige der
einzelnen Signale (Taktsignal, Daten,
Chipaktivierung usw.), aus denen der
Bus besteht, und erleichtert es Ihnen,
Anfang und Ende von Paketen sowie
Unterpaketkomponenten wie Adresse,
Daten, Kennung, CRC usw. zu
erkennen.
Bitmustertrigger – Trigger auf
Paketinhalt wie Beginn eines Pakets,
bestimmte Adressen, bestimmten
Dateninhalt, eindeutige Kennungen
usw., die bei bekannten seriellen
Schnittstellen mit niedriger
Geschwindigkeit wie I
CAN eingesetzt werden können.
Busdekodierung – Haben Sie
keine Zeit, das Signal visuell zu
analysieren, Takte zu zählen, den
Bitwert (1 oder 0) festzustellen, Bits
zu Bytes zusammenzufassen und
den Hexadezimalwert zu bestimmen?
Lassen Sie diese Aufgaben durch das
Oszilloskop erledigen! Sobald Sie einen
Bus eingerichtet haben, dekodiert das
Oszilloskop jedes Buspaket und zeigt
den Wert im Bussignal entweder als
Hexadezimalwert, als Binärwert oder
als ASCII (nur RS-232) an.
Ereignistabelle – Außer den
dekodierten Paketdaten für das
Bussignal können Sie alle erfassten
Pakete in einer Tabelle anzeigen, die
der Darstellung in einem Logikanalysator
entspricht. Die Pakete sind nacheinander
mit Spalten für die einzelnen
Komponenten (Adresse, Daten usw.)
aufgeführt.
2
C,
Suche – Bitmustertrigger sind sehr
nützlich, um gesuchte Ereignisse zu
2
C, SPI und
isolieren. Was aber tun, wenn Sie diese
erfasst haben und die umgebenden
Daten analysieren müssen? Bisher
mussten die Benutzer manuell einen
Bildlauf durch das Signal durchführen,
die Bits zählen und konvertieren und
nach den Ursachen für ein Ereignis
suchen. Mit der Serie 4000 können
Sie dem Oszilloskop die Arbeit
überlassen, die erfassten Daten nach
benutzerdefinierten Kriterien zu
durchsuchen, unter anderem auch
nach dem Inhalt der seriellen Pakete.
Jedes Vorkommen wird durch eine
Suchmarke hervorgehoben. Schnelles
Navigieren zwischen den Marken ist
einfach durch Drücken der Tasten
Previous
möglich.

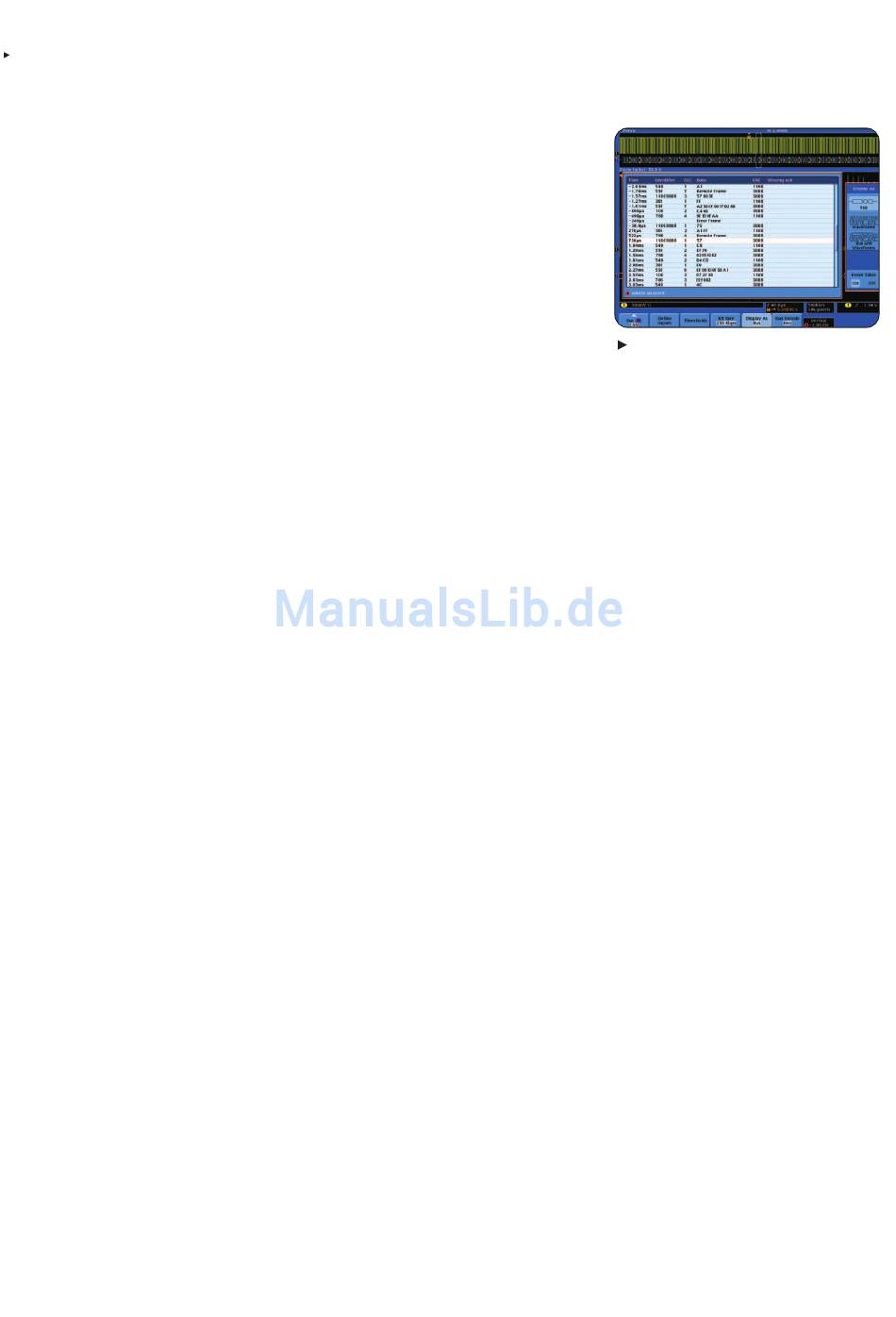

Paketdekodierungstabelle mit Auflistung der
dekodierten Kennung, DLC, Daten und CRC
für jedes CAN-Paket in einer langen
Erfassung.
und Next auf dem Bedienfeld
