Suchmarken – Haben Sie keine Zeit,
die gesamte Erfassung nach dem
betrachteten Ereignis zu durchsuchen?
Die Serie 4000 verfügt über eine stabile
Signalsuchfunktion, mit der Sie große
Erfassungsmengen entsprechend den
benutzerdefinierten Kriterien durchsuchen
können. Jedes Auftreten des Ereignisses
wird mit Suchmarken hervorgehoben
und es kann mithilfe der Tasten
und Next auf dem Bedienfeld einfach
angesteuert werden. Zu den Suchtypen
gehören Flanke, Impulsbreite, Runt,
Logik, Setup/Hold, Anstiegs-/Abfallzeit
2
und I C-, SPI- und CAN-Paketinhalt.
MSO-Tastkopf P6516
Dieses einzigartige Tastkopfdesign
bietet zwei Gruppen mit je acht
Kanälen. Jeder Kanal endet mit einer
neuartig gestalteten Tastkopfspitze, die
sich durch einen zurückgesetzten
Erdungsanschluss auszeichnet. Dieser
elegante neue Tastkopf vereinfacht das
Anschließen an den Prüfling. Das
Koax-Kabel des ersten Kanals jeder
Gruppe ist blau markiert und damit
einfach zu erkennen. Der Ground-
Anschluß weist einen Automobilstecker
auf, mit dem auf einfache Weise
individuelle Erdungen für den Anschluss
des Prüflings eingerichtet werden können.
Zum Anschließen an Flachstecker gibt
es einen Adapter für die Tastkopfspitze
des P6516. Damit wird die der Ground-
Anschluß so verlängert, dass sie bündig
mit der Tastkopfspitze abschließt,
sodass Sie die Verbindung zu einer
Pfostenleiste herstellen können. Das
P6516 zeichnet sich durch hervorragende
elektrische Eigenschaften aus, die
kapazitive Last beträgt nur 3pF.
Previous

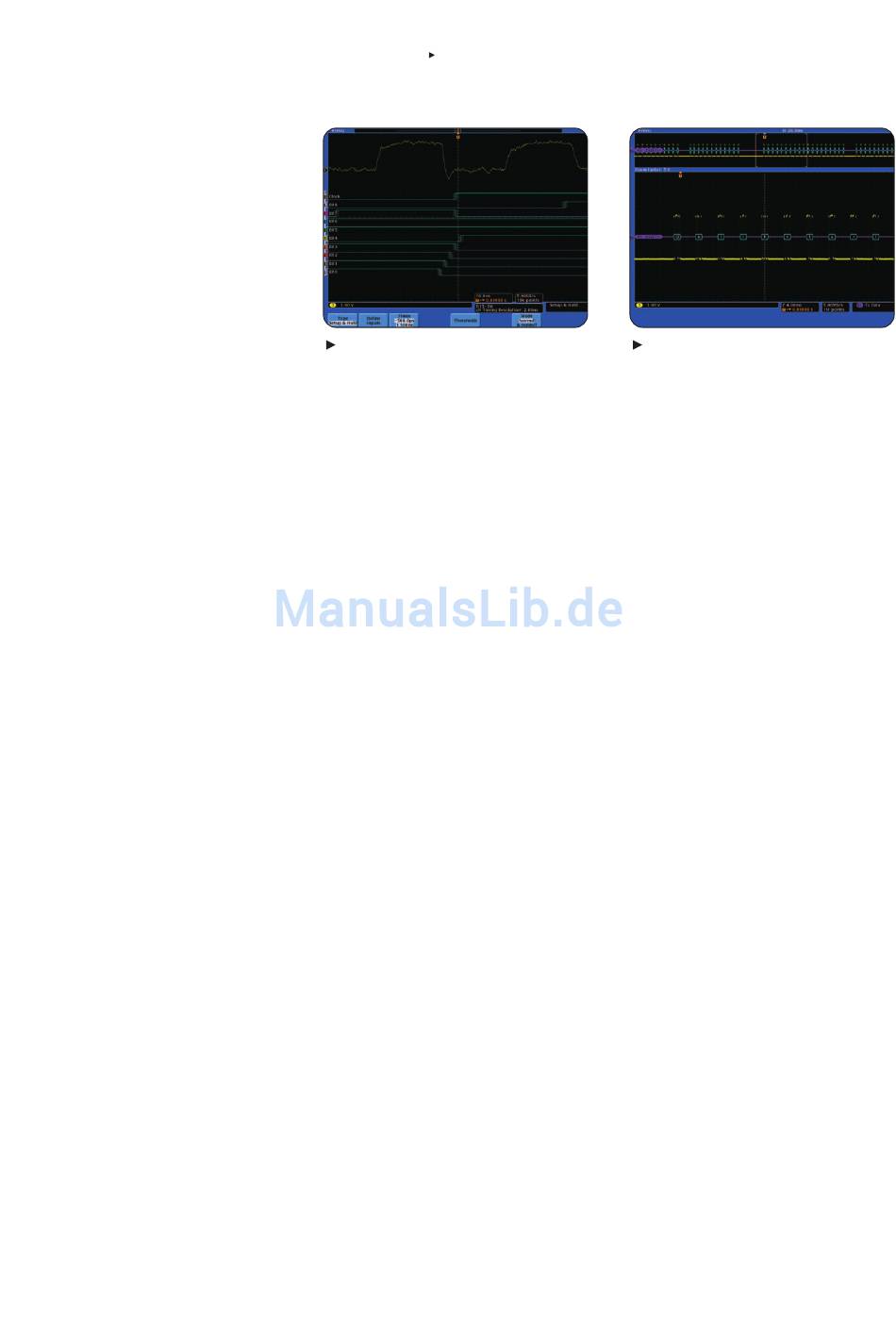

Setup and Hold-Triggerung für mehrere
Kanäle mit Hervorhebung mehrerer Verstöße
(MSO4000).
Schnelles Lösungen von
Problemen
Optimale Leistung und
Funktionsumfang
Die Digital-Phosphor-Oszilloskope
(DPO) der Serie 4000 besitzen den
Funktionsumfang, um auch schwierig
zu erfassende Signale akkurat anzuzeigen.
Die Bandbreite reicht von 350 MHz bis
1 GHz. Da alle Modelle mindestens ein
5faches Oversampling für alle Kanäle
und sin(x)/x-Interpolationsstandard
bieten, können Sie sich darauf
verlassen, dass selbst die schnellsten
einmaligen Ereignisse erfasst und
originalgetreu angezeigt werden. Dank
der Standardaufzeichnungslänge von
10 Megasamples auf allen Kanälen
können Sie auch größere Zeiträume
Ihrer Signale mit einer feinen
Zeitauflösung erfassen.
Die Serie 4000 bietet eine Vielzahl
analytischer Lösungen mit Cursorn,
25 automatischen Messungen, Statistik
und Signalmathematik. Ungeachtet der
geringen Grundfläche (nur 140 mm tief)
und des geringen Gewichts (5 kg) bietet
die Serie 4000 eine außergewöhnliche
Leistung, einen großen 10,4 Zoll-XGA-
Bildschirm und vertikale Bedienelemente
mit jeweils einem Knopf pro Kanal.
Die TekVPI
hinsichtlich der Bedienerfreundlichkeit
bei Messungen mit Tastkopf neue
Standards. TekVPI-Tastköpfe enthalten
Statusindikatoren und Bedienelemente
sowie eine Taste für das Tastkopfmenü
Digital-Phosphor-Oszilloskope • www.tektronix.com/oscilloscopes
Produktfamilie Tektronix 4000-Serie • DPO4000-Serie • MSO4000-Serie
-Tastkopfschnittstelle setzt
™
Digital-Phosphor-Oszilloskope
Triggern auf einem bestimmten Datenpaket
beim Durchlaufen eines RS-232-Busses.
Das Bussignal umfasst den dekodierten
Paketinhalt im ASCII-Format.
rechts auf dem Kompensationsmodul.
Mit dieser Taste wird ein Tastkopfmenü
auf dem Oszilloskopdisplay mit
allen wichtigen Einstellungen und
Bedienelementen für diesen Tastkopf
angezeigt. Die TekVPI-Schnittstelle ist
mit einer neuen Architektur zur
Tastkopfenergieverwaltung ausgestattet,
die eine direkte Befestigung der
Stromtastköpfe ermöglicht, ohne dass
eine separate, sperrige Stromversorgung
erforderlich ist. TekVPI-Tastköpfe
können über USB, GPIB oder Ethernet
ferngesteuert werden und gestatten
dadurch noch flexiblere Lösungen in
ATE-Umgebungen.
MagniVu ™
Bei digitalem Normalbetrieb erfassen
die Geräte der Serie 4000 bis zu
10 Megasamples bei 500 MS/s
(Auflösung: 2 ns). In Ergänzung zur
Normalaufzeichnung bietet das
MSO4000 einen Modus mit ultrahoher
Auflösung: MagniVu. Hierbei werden
maximal 10.000 Punkte mit bis zu
16,5 GS/s (Auflösung: 60,6 ps) erfasst.
Sowohl das Normalsignal als auch das
MagniVu-Signal werden auf jedem Trigger
erfasst, und Sie können jederzeit, egal
ob laufend oder angehalten, zwischen
beiden Darstellungen wechseln. MagniVu
ermöglicht eine fast zehnfach höhere
zeitliche Auflösung als andere MSO's
auf dem Markt und bietet deshalb mehr
Sicherheit bei kritischen zeitlichen
Messungen auf digitalen Signalen.
