Installation Schritt #2 - Anschließen der Feldverdrahtung des
TM
IC-Systems

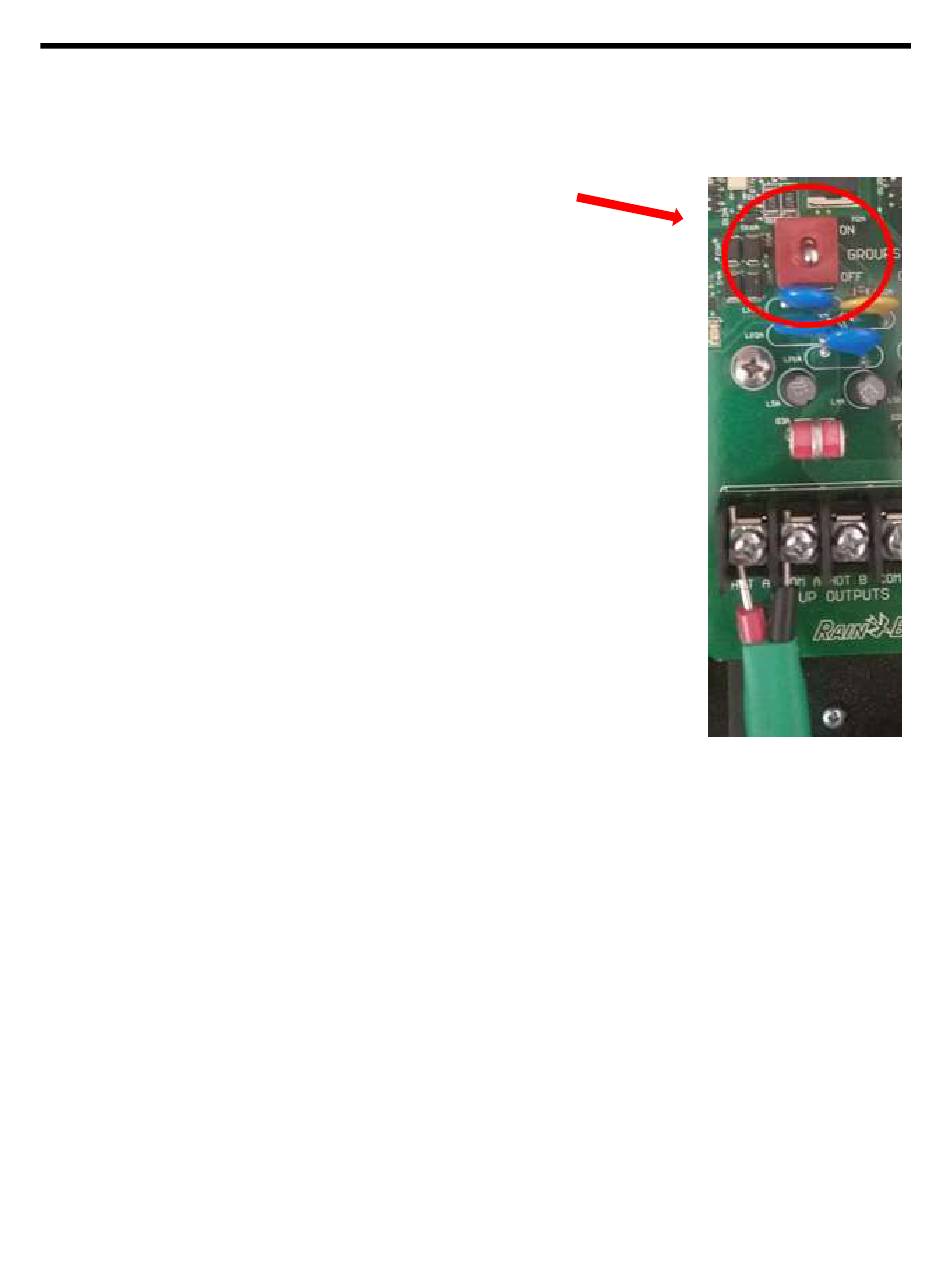

1. Stellen Sie sicher, dass der IC-Kabelpfad, an den
das IC-IN angeschlossen wird, AUSgeschaltet ist.
2. Das IC-IN-Gerät sollte ab Werk mit abisolierten
Drahtenden ankommen. Wenn nicht, isolieren Sie ca.
1" der Isolierung von jedem Draht ab. Darauf achten,
dass die Kupferlitzen nicht beschädigt werden.
3. Etwa 1" der Isolierung von jedem MAXI
abisolieren (IC-System
dem ICSEN zu verbinden ist. Achten Sie darauf, dass
der Kupferleiter nicht beschädigt wird.
4. Verbinden Sie den IC-IN (roten) Draht mit dem
™
MAXI
(roten) Draht. Die Verbindung IC-IN zu MAXI
sollte durchgehend rot auf beiden Seiten der
Verzbindung sein.
5. Verbinden Sie den IC-IN (schwarzen) Draht mit dem
™
MAXI
(schwarzen) Draht. Die Verbindung IC
™
MAXI
sollte schwarz auf beiden Seiten der
Verbindung sein.
6. Schützen Sie die Spleiße ausreichend mit einem Rain
Bird DBRY-Kabelverbinder für die gerade
vorgenommenen Spleiße rot-rot und schwarz-schwarz.
7. Sichern Sie jeden Spleiß mit der Lüsterklemme und legen
Sie danach den Spleiß vollständig in die Fettkappe ein.
Beachten Sie, dass Fettkappen Einwegteile sind;
versuchen Sie nicht, sie erneut zu verwenden.
12
™
TM
Feldverdrahtung), der mit
Draht
™
IN zu
-
IC-IN Installationsanleitung
