Durchflusserkennungsanwendung:

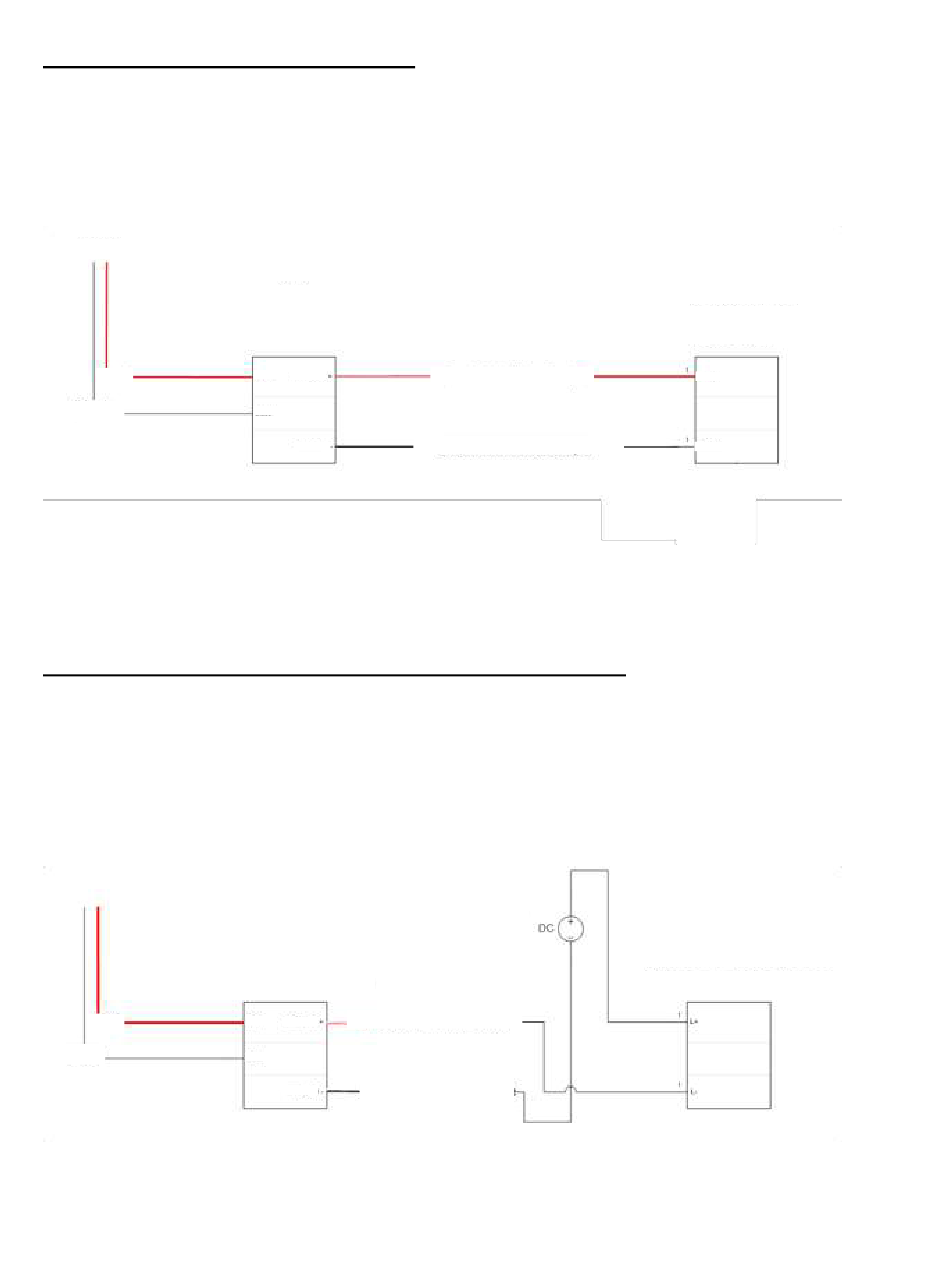

Die folgende Zeichnung zeigt eine typische IC-IN-Anwendung für die
Durchflusserkennung. Die Eingänge SENSOR+ und SENSOR- sind an die
Durchflusserkennungsausgänge angeschlossen.
Zum ICI
Durchflussmesser - Modus =
Impulse in 10 Sekunden
Rot
Schwarz
4 bis 20 mA für die gewerblichen Sensoranwendungen:
Die folgende Zeichnung zeigt eine typische IC-IN-Anwendung für die Erkennung von
4 bis 20mA. Dieser Anschluss könnte für Druckaufnehmer und andere industrielle
Sensoren mit 4 bis 20 mA-Ausgängen gelten. Die Eingänge SENSOR+ und SENSOR-
sind an den Sensor und an die externe Stromversorgung angeschlossen, die für den
Betrieb dieser Sensoren erforderlich ist. Siehe Sensordokumentation für die richtigen
Stromversorgungsparameter.
Sensor - Modus = 4-20mA
Rot
Schw
arz
10
IC IN
HOT
SENSOR
COM
Schwarz mit weißem Streifen
SENSOR
GS-Stromversorgung
für Sensor
ICSEN
Rot mit weißem Streifen
HOT
SENSOR
COM
Schwarz mit weißem
SENSOR
Streifen
Rot mit weißem Streifen
FS150P PVC
T-Durchfluss-Sensor
ROT
SCHWARZ
Jeder Sensor mit 2 Drähten 4-20 mA
IC-IN Installationsanleitung
