Türeinbau-Display HTD210H

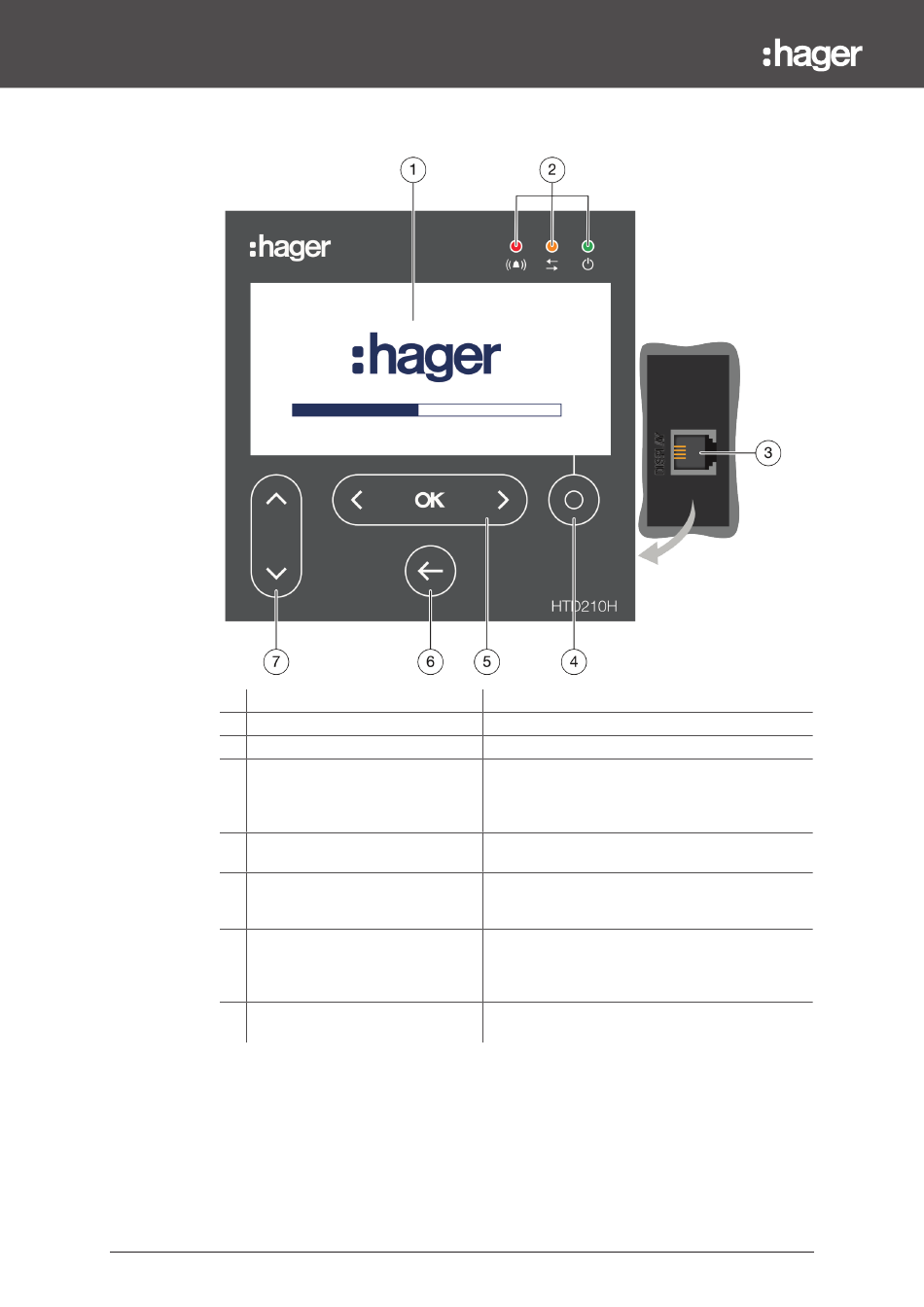

2.1 Übersicht über die Komponenten
Display-Komponente
1
Display
2
LED
3
RJ9-Anschluss
4
Kontextsensitive Taste
5
Linkstaste / OK /
Rechtstaste
6
Taste Zurück
7
Aufwärts- / Abwärtstaste
Navigation
Die Navigation durch die Menüs erfolgt über die Tastenfelder an der Vorderseite des
Geräts.
HINWEIS
Drücken Sie nicht auf die Tasten, ein leichtes Antippen reicht aus.
12
Beschreibung
LCD-Display
Alarm – Kommunikation – Betrieb
Es ermöglicht, die Leitung zwischen dem
Leistungsschalter h3+ Energy oder dem offenen
Leistungsschalter hw+ Energie
und dem Display anzuschließen.
Die Funktion dieser Taste hängt vom
angezeigten Menü ab.
Navigation nach links und rechts zwischen den
Menüs.
OK: Eingabebestätigung.
Mit dieser Taste können Sie einen Schritt
zurückgehen oder das aktuelle Menü verlassen.
Wenn Sie die Taste gedrückt halten, wechselt das
Display in den Bildlaufmodus.
Navigation nach oben und unten zwischen den
Menüs und Untermenüs.
Technische Änderungen vorbehalten
