FROMM
SCHALTTAFEL
C
A
AL 2 = Fahrmotorfehler
AL 3 = Fördermotorfehler
AL 4 = Antriebsmotor-
Gleichspannungswandler
AL 5 = Fördervorrichtung-
Gleichspannungswandler
3
2
1
22
Diese Anleitung oder Teile davon dürfen nicht ohne schriftliche Genehmigung des Autors in irgendeiner Weise oder in

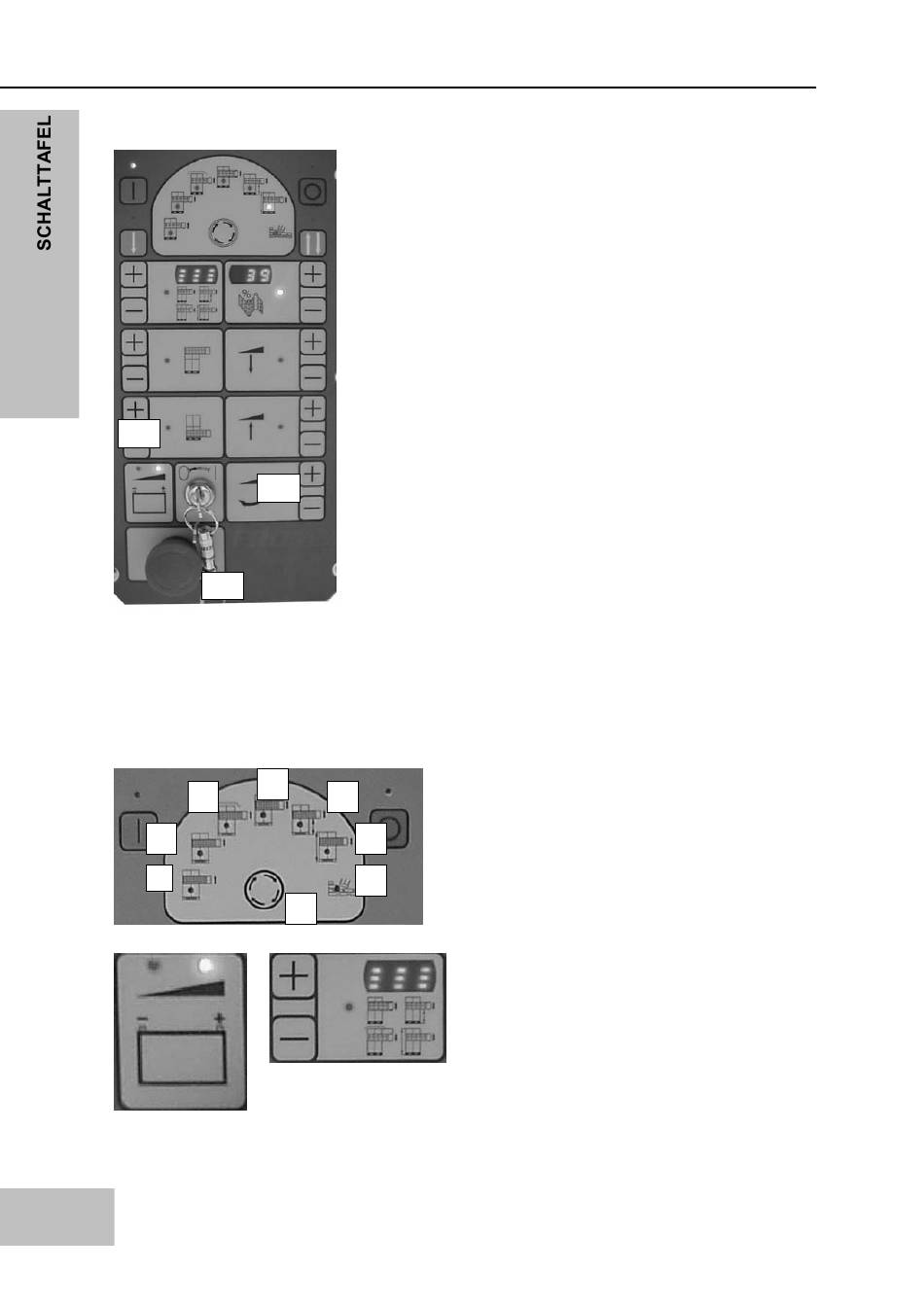

Abbildung 1: Konsole ROBOTTER
A = Notschalter
B = Rückstelltaste
C = Lade-LEDs
Funktion
•
Zum Ändern der Parameter «+» oder «–» drücken
•
Die Funktionseinstellung wird sofort für alle Programme
gespeichert.
•
Es können sogar bei laufender Maschine alle Parameter
geändert werden.
B
4
5
6
7
A
irgendeiner Form vervielfältigt werden. © 2003
Robotter FR 230-250-270-290
ALARMRÜCKSTELLUNG
Nach dem Beseitigen der Störung, die STOP
taste drücken.
Betriebsmoduswahlschalter (A):
- 1 – wickeln, nur absteigend oder aufsteigend
- 2 - wickeln, aufsteigend/absteigend
- 3 – wickeln, aufsteigend mit Abdeckblatt-
positionierer
- 4 – Versteifungszyklus
- 5 – Start von eingestellter Höhe
- 6 – Fotozellenabschaltung
- 7 – Durchführung individueller Programme
Die LEDs zeigen den Ladestatus der Batterie
an:
- zwei blinkende LEDs: die Batterie lädt
- konstante blinkende grüne LED: Endstufe des
Ladevorgangs
- zwei grüne LED EIN: Laden abgeschlossen
- Linkse LED EIN: schwache Batterie
- Rechtse LED EIN: Batterie geladen
- rote blinkende LED: die Batterie läuft ab
Die automatische Anzeige der Batterieladung
erscheint auf dem Display, wenn seit 10
Sekunden keine Betätigung stattgefunden hat
