Robotter FR 230-250-270-290 Series

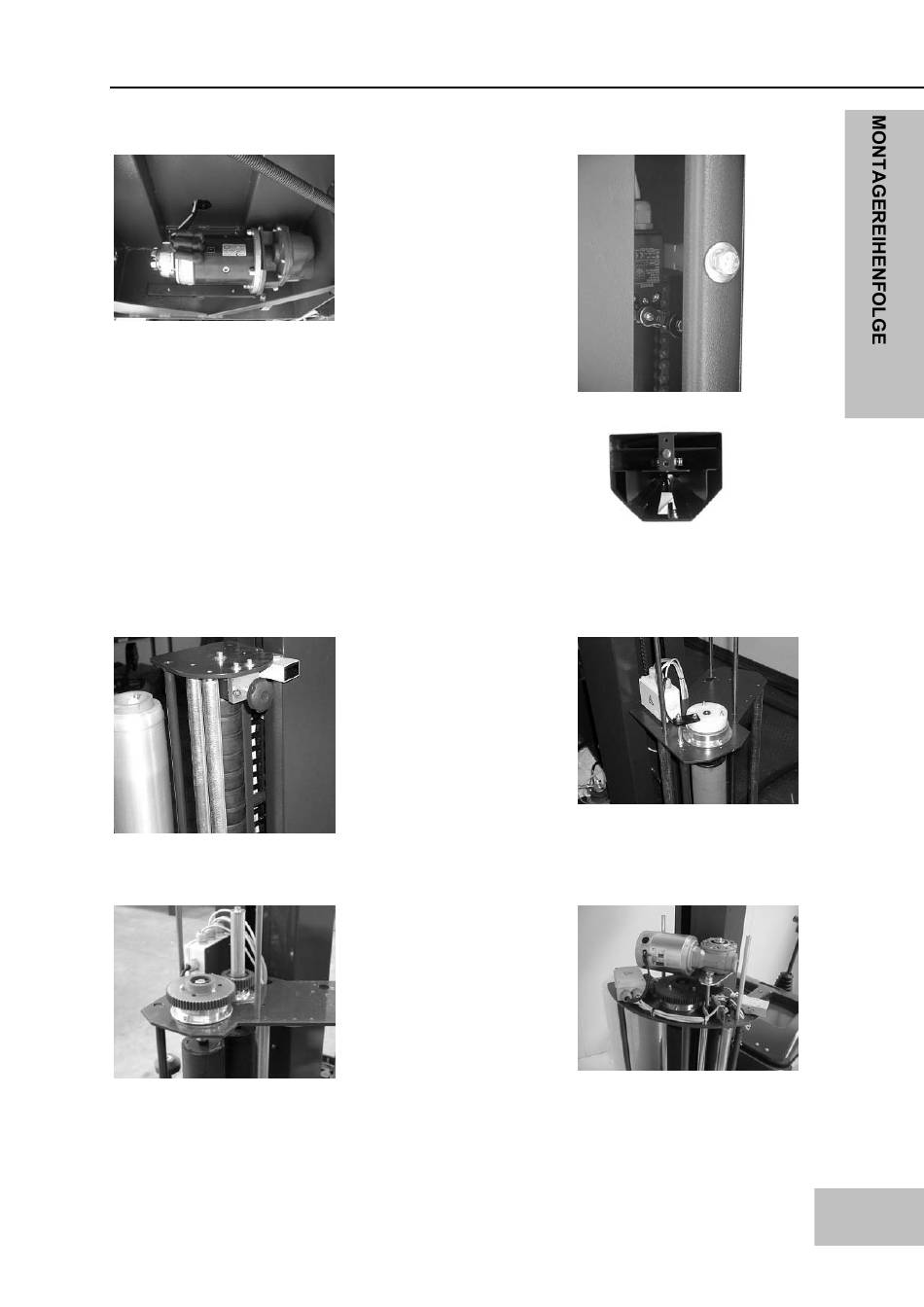

MONTAGEREIHENFOLGE
Abbildung 1:
Abbildung 6:
Abbildung 8
Diese Anleitung oder Teile davon dürfen nicht ohne schriftliche Genehmigung des Autors in irgendeiner Weise oder in
Abbildung 1:
Motor-Antriebseinheit
Bewegung wird mithilfe einer
koaxialen Getriebemotoreinheit
übertragen
Abbildung 3:
Eine mit vier Nylonrädern
ausgestattete Fördervorrichtung
schiebt sich in diese Welle
innerhalb einer C-Schiene. Eine
Getriebemotoreinheit treibt
diese Fördervorrichtung mithilfe
einer Kette an.
Mithilfe zweier Grenzschalter,
einer an der Oberseite und
einer an der Unterseite, kann
die Fördervorrichtung an zwei
Endanschlägen stoppen.
Abbildung 6
Vorspannung FR 230
Beim Vorspannen handelt es
sich um das Spannen der Folie
beim Überschreiten der Rollen,
die sachgemäß und
angemessen positioniert
wurden.
(Mechanisch zwischen 10%-
50%)
Abbildung 7:
Vorspannung FR 250
(Magnetisch zwischen 10%-
Abbildung 8:
Vorspannung FR 270
Beim Vorspannen handelt es
sich um das Spannen der Folie
beim Überschreiten der Rollen,
die sachgemäß und
angemessen positioniert
wurden.
(Mechanische Vorspannung,
standardmäßig auf 150%.
Option 200%)
Abbildung 9:
Vorspannung FR 290
(Mechanisches, Motor
betriebenes Vorspannen,
standardmäßig auf 250%.)
irgendeiner Form vervielfältigt werden. © 2003
Abbildung 2
Abbildung 3
:
Abbildung 7
100%)
Abbildung 9
FROMM
19
