FROMM
MONTAGEANWEISUNG
ACHTUNG!
Alle erwähnten Arbeiten dürfen nur unter Aufsicht von Fachpersonal des Herstellers oder dessen
Vertretern durchgeführt werden!
ES GILT IMMER, FALLS ANGEWENDET!

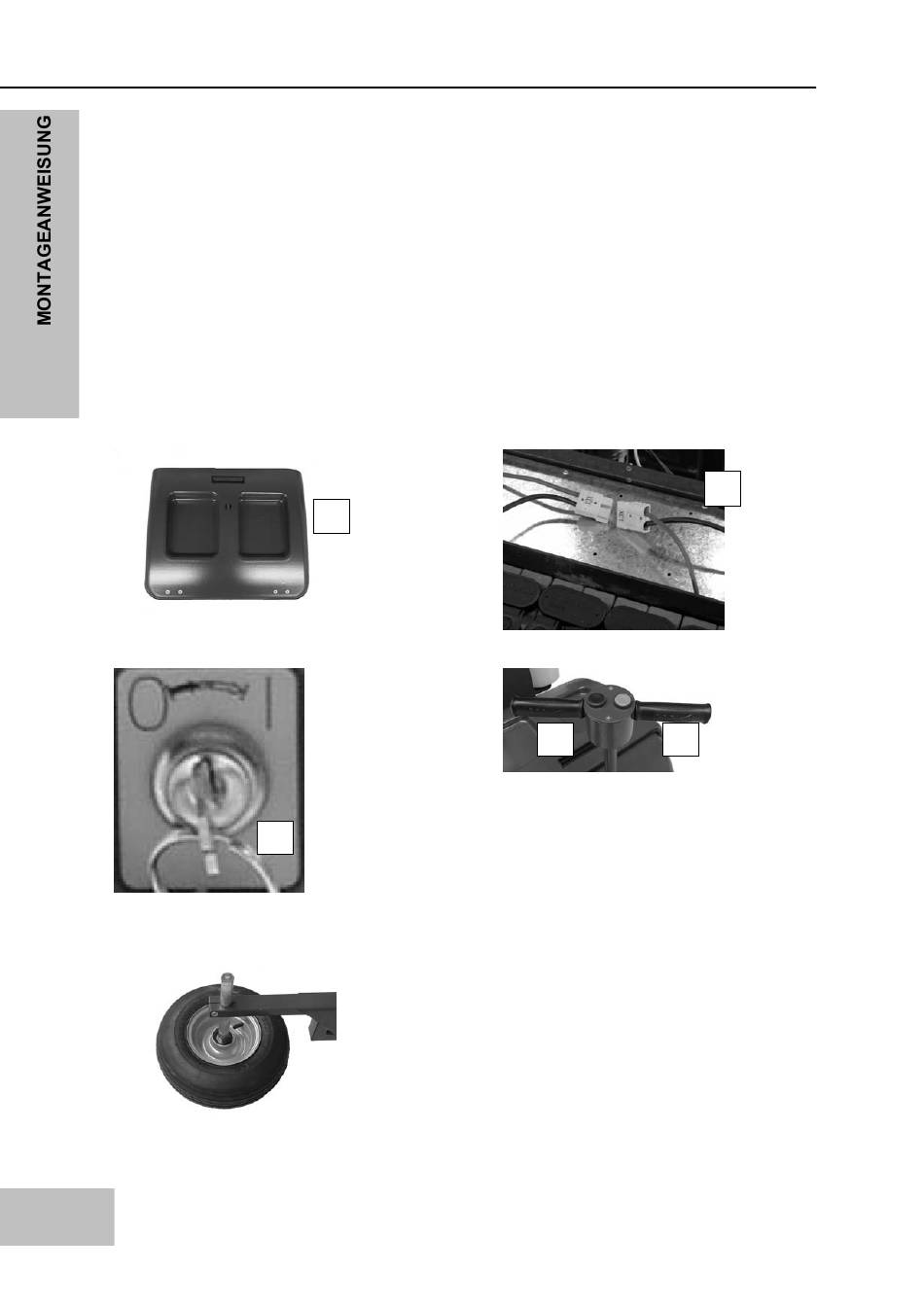

Da die Maschine mit einer vorgeladenen Batterie geliefert wird, sollte folgendermaßen vorgegangen
werden, sobald sie von der Palette entladen wurde:
- Die Abdeckung (1) öffnen und falls erforderlich den Batteriestecker (2) einführen
- den RÜCKSTELL-Wählschalter drehen (mit automatischer Rückstellung) (3)
- die grüne Drucktaste (4) drücken für die Vorwärtsbewegung oder die schwarze (5) für die
Rückwärtsbewegung, diese befinden sich auf der Lenkstange, um die Maschine in jegliche Richtung
zu bewegen
Abbildung 1
Abbildung 3
F = Sensorarm
18
Diese Anleitung oder Teile davon dürfen nicht ohne schriftliche Genehmigung des Autors in irgendeiner Weise oder in
1
3
SENSOREINHEIT
Das externe Hinterrad bestimmt die
Bewegung der Maschine, die mithilfe eines
Sensorrads, das auf dem externen Profil der
zu wickelnden Palette gelagert ist, dem
Profil des bereitgestellten Produkts folgt.
Die Bewegung wird vom Start-Schalter aus
aktiviert.
irgendeiner Form vervielfältigt werden. © 2003
Robotter FR 230-250-270-290
Abbildung 2
5
4
FAHRLENKSTANGEN-EINHEIT
Mit einer Fahrlenkstange und zwei
Drucktasten: Grün für vorwärts (4) und
schwarz für rückwärts (5)
Abbildung 4
2
