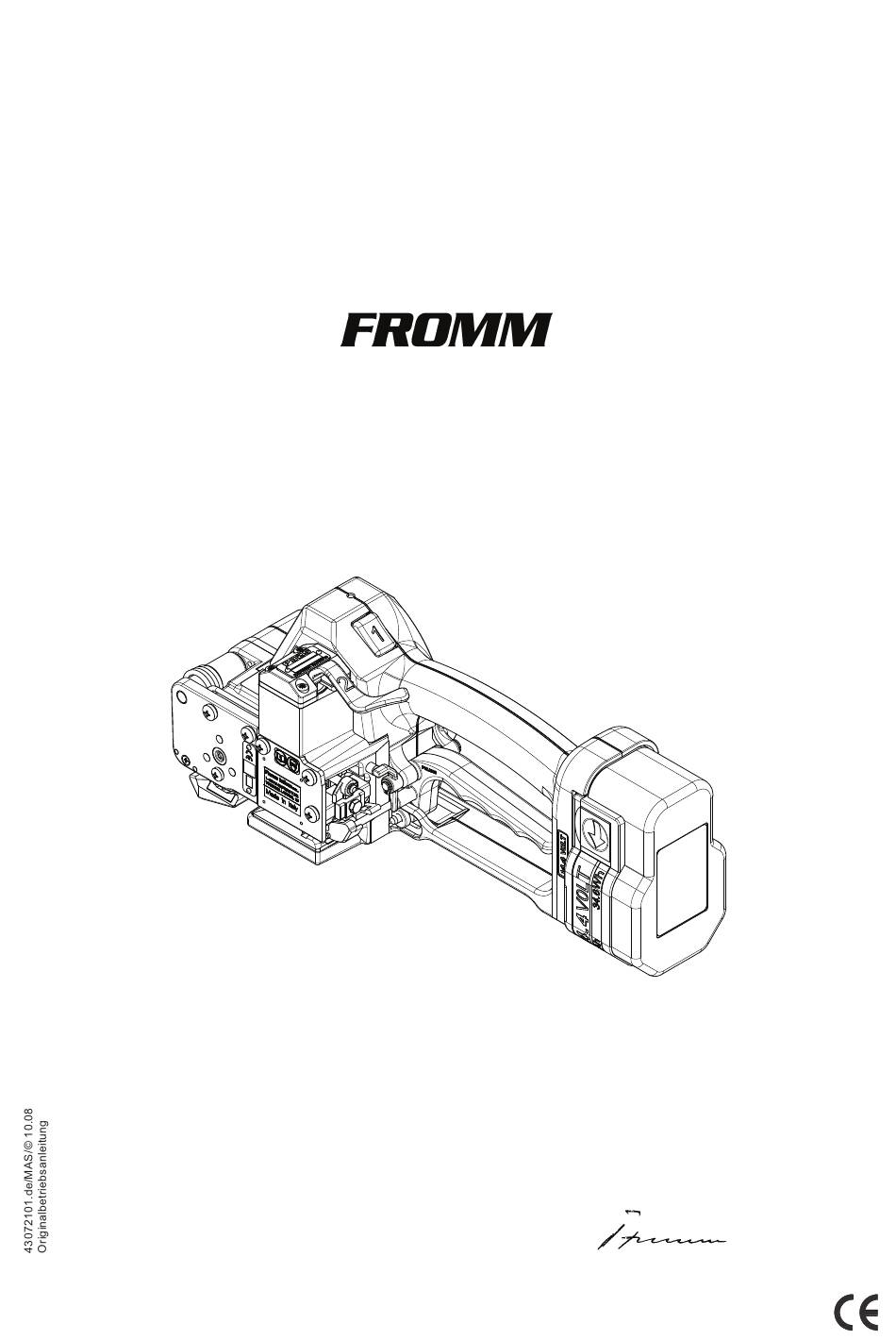

BEDIENUNGSANLEITUNG / ERSATZTEILLISTE
AKKU KUNSTSTOFFBAND-
UMREIFUNGSGERÄT
MODELL P325
43.0721.01
Konformitätserklärung
im Sinne der EG - Richtlinie
Wir erklären hiermit, dass die Maschine P325
übereinstimmt mit den Bestimmungen der
Richtlinie:
98/37/EG (bis 28.12.2009),
2006/42/EG (ab 29.12.2009),
2004/108/EG
Technische Unterlagen bei:
FROMM System GmbH
D-77855 Achern
29.05.2008
R.Fromm
Geschäftsführer
FROMM Holding AG
Hinterbergstrasse 26
CH - 6330 Cham
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fromm P325

Inhaltszusammenfassung für Fromm P325

  • Seite 1 BEDIENUNGSANLEITUNG / ERSATZTEILLISTE AKKU KUNSTSTOFFBAND- UMREIFUNGSGERÄT MODELL P325 43.0721.01 Konformitätserklärung im Sinne der EG - Richtlinie Wir erklären hiermit, dass die Maschine P325 übereinstimmt mit den Bestimmungen der Richtlinie: 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009), 2004/108/EG Technische Unterlagen bei: FROMM System GmbH D-77855 Achern 29.05.2008...

  • Seite 2: Inhaltsverzeichnis

    INHALT SEITE ALLGEMEINE SICHERHEITSHINWEISE SICHERHEITSHINWEISE FÜR UMREIFUNGSGERÄTE TECHNISCHE DATEN ZUBEHÖR Akku ............7 Akku- Ladegeräte .

  • Seite 3: Allgemeine Sicherheitshinweise

    ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.
  • Seite 4 f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.

  • Seite 5: Sicherheitshinweise Für Umreifungsgeräte

    Sicherheitsabstand ein und sorgen Sie dafür, dass sich keine Personen im Gefahrenbereich befinden. Besonders gefährdet ist die Zone in die das getrennte Bandende zurückschnellt. 2.6 Umweltschutz Akkus nicht ins Feuer, Wasser oder den Hausmüll werfen. FROMM bietet eine umweltgerechte Entsorgung an. Fragen Sie Ihren Fachhändler. P325mand.fm...

  • Seite 6: Technische Daten

    TECHNISCHE DATEN Beschreibung des Gerätes Der P325 ist ein Gerät zur Umreifung von Verpackungsgütern mit Kunststoffband. Das Kunststoffband wird von Hand oder mit einem Umführungsaggregat um das Packgut geführt. Anschliessend wird das Band in das Gerät eingeführt, gespannt, durch Reibschweissverfahren verschlossen und gleichzeitig die Umreifung vom Bandvorrat getrennt.

  • Seite 7: Zubehör

    ZUBEHÖR Benützen Sie nur Teile und Zusatzgeräte die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer Teile oder Zusatzgeräte kann eine Verletzungsgefahr für Sie und andere Personen bedeuten. Akku Da das Gerät mit NiCd- oder NiMH- Akkus betrieben werden kann gehört der Akku nicht zum Lieferumfang. Der Akku muss unter folgenden Artikelnummern separat bestellt werden: Art.-Nr.

  • Seite 8: Schleissblech

    P32.0169 N1.2221 Aufhängung Bei stationärem Arbeiten kann der P325 unter Verwendung einer Aufhängung an einem Federzug (Balancer) aufgehängt werden. Für das Arbeiten in Normalposition kann eine starre Aufhängung komplett mit Befestigungsschrauben und Unterlagscheiben unter der Art.- Nr. P32.0112 bestellt werden.

  • Seite 9: Bausatz Drehknopf

    Für wechselnde Arbeitspositionen kann eine schwenkbare Aufhängung komplett mit Befestigungsschrauben und Unterlagscheiben unter der Art.- Nr. P32.0137 bestellt werden. P32.0137 N1.1904 N1.6503  P32.1307 P32.1310 P35.2069  P35.2073   N2.5623  Mobilux EP2 N1.5105 Bausatz Drehknopf Für eine dauerhafte Einstellung von Spannkraft und Schweisszeit. Nach Austausch der Drehknöpfe können die Einstellungen nur mit dem mitgelieferten Innensechskantschraubendreher (2mm) verändert werden.

  • Seite 10: Bedienungselemente

    Halten Sie das Gerät von Regen oder Nässe fern! Der Akku wird aus Sicherheitsgründen in ungeladenem Zustand geliefert. Vor dem Arbeiten mit dem P325 muss der Akku geladen werden. Siehe separate Bedienungsanleitung des Akku- Ladegerätes. Keine beschädigten Akkus laden, sondern diese sofort ersetzen.

  • Seite 11: Leeren Akku Demontieren

    Leeren Akku demontieren Leuchtet die LED während der Spann- oder Verschlussoperation rot auf, ist die Akku-Kapazität erschöpft. Alle elektrischen Funktionen des Geräts werden gesperrt. Die Verschlussfestigkeit ist ungenügend. Solche Verschlüsse dürfen keinesfalls am Packgut bleiben! Der Akku muss neu geladen werden. Beidseitig die Entriegelungsknöpfe im Akku drücken, Akku entgegen der Einführrichtung aus dem Gerät schieben.

  • Seite 12: Umführen Des Kunststoffbandes

    Umführen des Kunststoffbandes Das Band wird wie abgebildet um das Packgut geführt. Das zu verschweissende Kunststoffband muss frei sein von Oel, Fett und sonstigen Verunreinigungen. Verschmutzte Kunststoffbänder können nicht korrekt verschweisst werden! Einführen des Kunststoffbandes Griffhebel mit der rechten Hand nach oben ziehen.

  • Seite 13: Verschliessen Der Umreifung

    Verschliessen der Umreifung Verschliesserhebel bis zum Einrasten nach unten drücken und gleich wieder loslassen. Das Kunststoffband wird verschweisst und gleichzeitig vom Bandvorrat getrennt. Während des Schweissens leuchtet die LED grün. Nach Ablauf der eingestellten Schweisszeit (siehe 6.2.2) beginnt die Abkühlzeit (LED leuchtet gelb). Während dieser Zeit darf das Gerät nicht aus der Umreifung entfernt werden.

  • Seite 14: Typentabelle

    TYPENTABELLE Art.-Nr. Modell Bandbreite Banddicke 43.0701 P325/12.7/0.65-1.05 12.7 mm 0.65-1.05 mm 43.0711 P325/13/0.65-1.05 13.0 mm 0.65-1.05 mm 43.0721 P325/16/0.65-1.05 16 mm 0.65-1.05 mm 43.0722 P325/16/1.06-1.35 16 mm 1.06-1.35 mm 43.0731 P325/19/0.40-0.64 19 mm 0.40-0.64 mm 43.0732 P325/19/0.65-1.05 19 mm 0.65-1.05 mm 43.0733...

  • Seite 15: Austausch Von Verschleissteilen

    AUSTAUSCH VON VERSCHLEISSTEILEN Vor Wartungsarbeiten immer den Akku aus dem Gerät entfernen. Austausch von Spannrolle und Haltebacken Demontage • Lagerschild P35.3211 abschrauben und abziehen; • Torsionsfeder N2.5823 abziehen; • Spannkörper abziehen; • Spannrolle zusammen mit dem Lager N3.1172 vom Körper abziehen; •...

  • Seite 16: Austausch Von Trennmesser, Schweisshaltebacke Und Schweissbacke

    Austausch von Trennmesser, Schweisshaltebacke und Schweissbacke Demontage • Deckel P32.2066 abschrauben und abziehen; • Lagerschild P35.3211 abschrauben und abziehen; • Torsionsfeder N2.5823 und Spannkörper abziehen; • Spannrolle zusammen mit dem Lager N3.1172 vom Körper abziehen; • Sicherungsring N2.1118 demontieren, den Hebel P32.1414 von der Griffachse abziehen; Die Schraube N1.1553 am Schieber P32.1251 nicht öffnen;...

  • Seite 17: Schmierung

    Bei Störungen ist das Gerät in ungeöffnetem Zustand in der Originalverpackung Ihrer Servicestation zuzustellen. Das Akku Kunststoffband - Umreifungsgerät P325 ist ein Hochleistungsgerät. Wir empfehlen dringend, das Gerät bei einschichtigem Einsatz spätestens nach 12 Monaten, bei mehrschichtigem Einsatz entsprechend öfter, von ihrer Servicestation warten zu lassen.

  • Seite 18: Entsorgung

    Mängel und Schäden, die durch die Verarbeitung anderer als von der FROMM Holding AG empfohlener Verbrauchsmaterialen entstanden sind. Die FROMM Holding AG behält sich das Recht vor, jederzeit Änderungen an dem Produkt vornehmen zu können, um dessen Qualität zu optimieren und zu verbessern.
