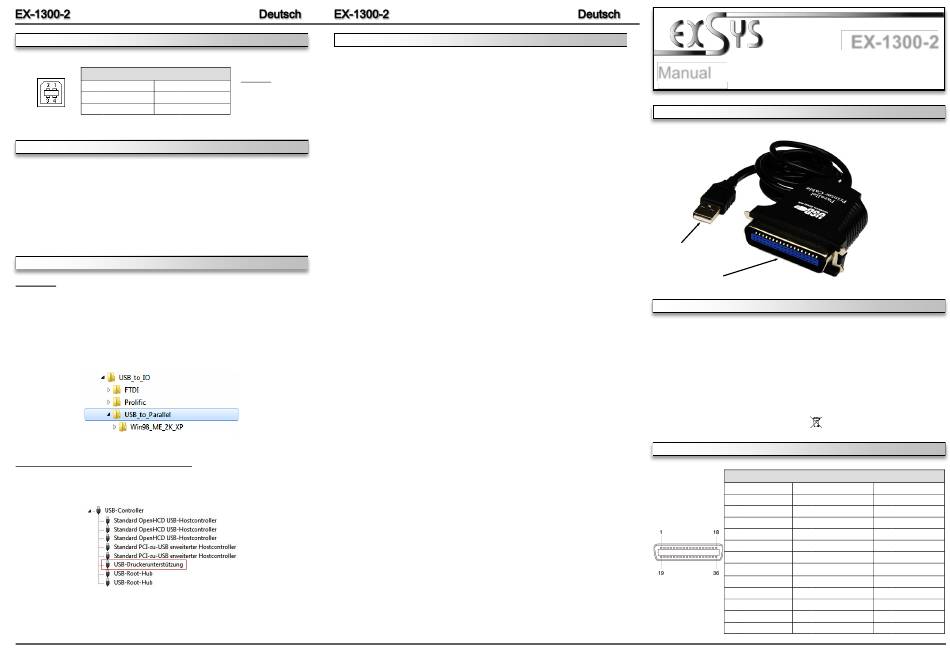

ANSCHLÜSSE
USB B-Buchse:
USB 2.0 B-Buchse
Pin
Signal
Pin
Signal
1
VCC
3
DATA+
2
DATA-
4
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Hinweise. Da es große Unterschiede zwischen PC's gibt,
können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-1300-2 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie das Kabel (A-Stecker) der EX-1300-2 an die USB A-Buchse des PC
an.
2.
Schließen Sie jetzt gegebenenfalls den Stromanschluss des Netzteils (optional) an die
5Volt Buchse an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den
Adapterund installiert diesen! Falls die Treiber nicht automatisch installiert werden
sollten, legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein
und öffnen Sie den Ordner „USB_to_IO/USB_to_Parallel". Nun wählen Sie den Ordner
Ihres Betriebssystems aus und installieren Sie die Treiber (siehe Abbildung). Folgen Sie
den Installationsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie
Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „ USB-Controller" fol-
genden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1300-2 richtig installiert.
2
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht
faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-
Achtung!
lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
Stecker nie umge-
nasses Tuch!
kehrt oder mit
Gewalt einstecken.
GND
LAYOUT
USB 2.0 A-Connector
DESCRIPTION & TECNICAL INFORMATION
The EX-1300-2 are plug & play high-speed USB to Parallel module with one 36 pin
parallel connector. It provide 1 parallel port for devices and 1 USB A-Connector for PC.
It is compatible with USB 1.1 and 2.0. The USB to Serial module design utilizes the
Chip-Set Prolific which incorporates the latest in high speed interface technology. It is
not possible to change the address or IRQ settings manually, they will be obtained
automatically by the system (BIOS) and operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-1300-2, Driver CD, Manual
Certificates:
CONNECTORS
Centronics 36F:
3
Manual
Vers. 1.0 / 18.01.16
36 Pin Centronics Parallel Connector
USB 1.1 & 2.0
Windows 98/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
1x 36 Pin Centronics Parallel Connector, 1x USB A-Connector
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
36 Pin Centronics Parallel Connector
Pin
Signal
Pin
Signal
1
STROBE
13
SELECT
2
DATA 0
14
AUTO FEED
3
DATA 1
15
N/C
4
DATA 2
16
5
DATA 3
17
Chassis GND
6
DATA 4
18
+5V PULLUP
7
DATA 5
19
GND
8
DATA 6
20
GND
9
DATA 7
21
GND
10
ACKNOWL
22
GND
11
BUSY
23
GND
12
PAPER OUT
24
GND
4
EX-1300-2
Pin
Signal
25
GND
26
GND
27
GND
0 V
28
GND
29
GND
30
Reset GND
31
RESET
32
FAULT
33
0 V
34
N/C
35
+5V DC
36
SLCT IN
