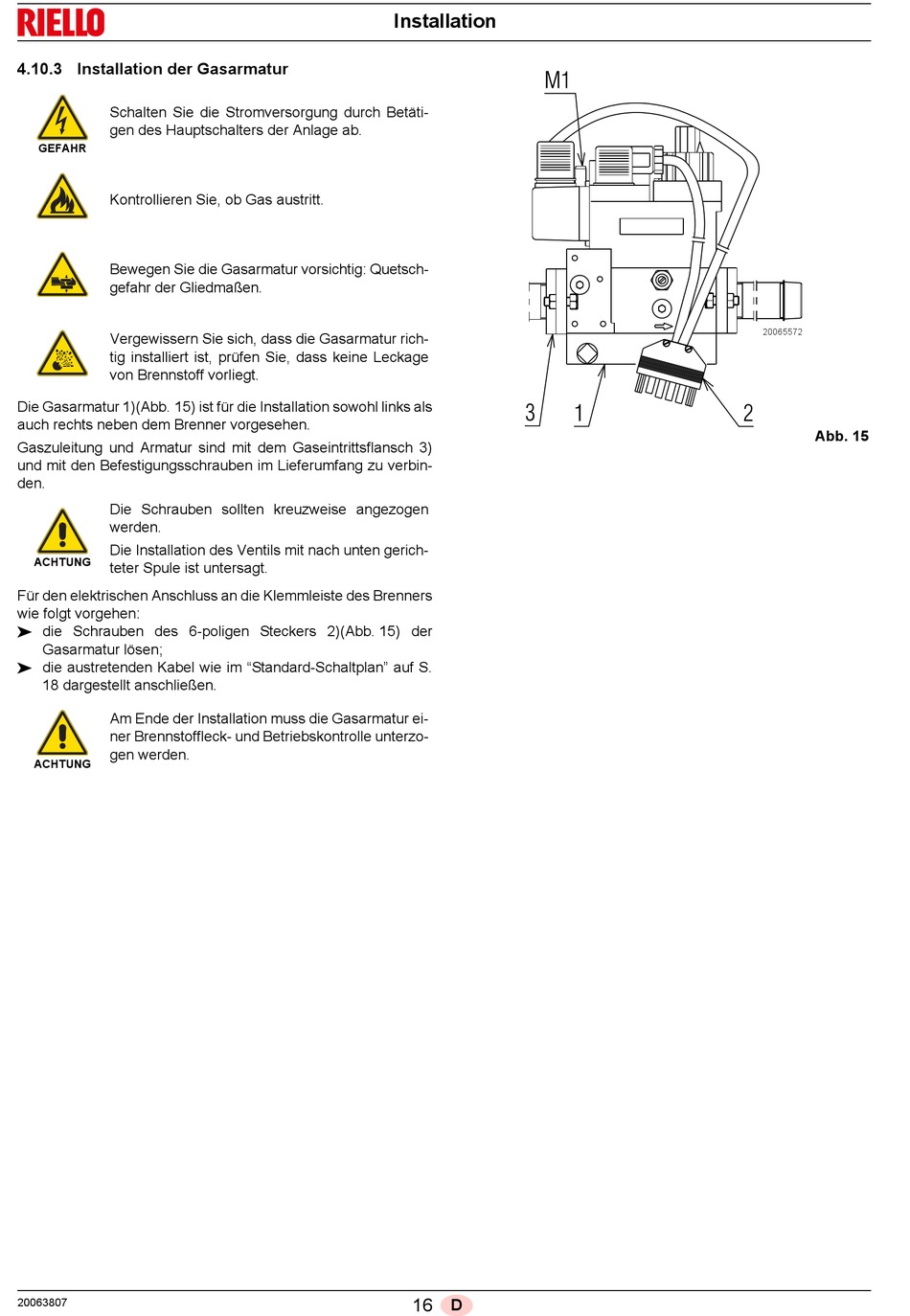

4.10.3 Installation der Gasarmatur
Schalten Sie die Stromversorgung durch Betäti-
gen des Hauptschalters der Anlage ab.
GEFAHR
Kontrollieren Sie, ob Gas austritt.
Bewegen Sie die Gasarmatur vorsichtig: Quetsch-
gefahr der Gliedmaßen.
Vergewissern Sie sich, dass die Gasarmatur rich-
tig installiert ist, prüfen Sie, dass keine Leckage
von Brennstoff vorliegt.
Die Gasarmatur 1)(Abb. 15) ist für die Installation sowohl links als
auch rechts neben dem Brenner vorgesehen.
Gaszuleitung und Armatur sind mit dem Gaseintrittsflansch 3)
und mit den Befestigungsschrauben im Lieferumfang zu verbin-
den.
Die Schrauben sollten kreuzweise angezogen
werden.
Die Installation des Ventils mit nach unten gerich-
ACHTUNG
teter Spule ist untersagt.
Für den elektrischen Anschluss an die Klemmleiste des Brenners
wie folgt vorgehen:
die Schrauben des 6-poligen Steckers 2)(Abb. 15) der
Gasarmatur lösen;
die austretenden Kabel wie im "Standard-Schaltplan" auf S.
18 dargestellt anschließen.
Am Ende der Installation muss die Gasarmatur ei-
ner Brennstoffleck- und Betriebskontrolle unterzo-
gen werden.
ACHTUNG
20063807
Installation
16
D
20065572
Abb. 15
