Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Installation, use and maintenance instructions

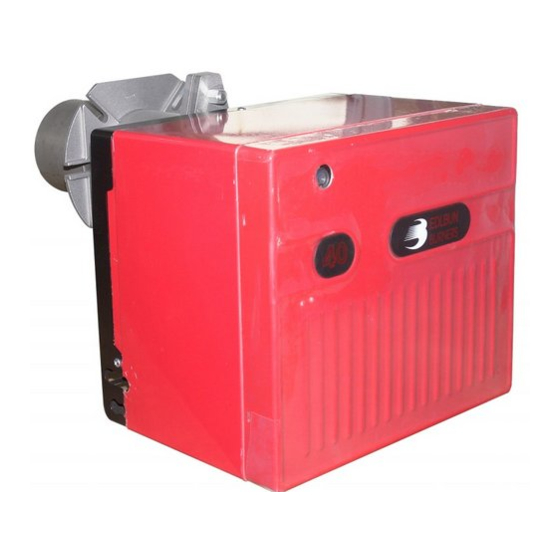

Bruciatore di gas ad aria soffiata
I
Gas-Gebläsebrenner
D
Forced draught gas burner
GB
Funzionamento monostadio
Einstufiger Betrieb
One stage operation
CODICE - CODE
3756440 - 3950380
MODELLO - MODELL
MODEL
FS10 - TXL 500
TIPO - TYP
TYPE
564 T30
2902849 (4) - 02/2010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riello FS10
Inhaltszusammenfassung für Riello FS10
- Seite 1 Bruciatore di gas ad aria soffiata Gas-Gebläsebrenner Forced draught gas burner Funzionamento monostadio Einstufiger Betrieb One stage operation MODELLO - MODELL TIPO - TYP CODICE - CODE MODEL TYPE 3756440 - 3950380 FS10 - TXL 500 564 T30 2902849 (4) - 02/2010...
-
Seite 3: Inhaltsverzeichnis
INDICE DESCRIZIONE DEL BRUCIATORE . . . FUNZIONAMENTO ....Materiale a corredo ....4.1 Regolazione della combustione . -
Seite 4: Dati Tecnici
DATI TECNICI 2.1 DATI TECNICI Potenza termica (1) 42 ÷ 116 kW 36.000 ÷ 100.000 kcal/h Pci: 8 12 kWh/Nm 7.000 ÷ 10.340 kcal/Nm Gas naturale (Famiglia 2) Pressione: min. 16 mbar – max. 100 mbar ± Alimentazione elettrica Monofase, 230 V 50Hz Motore... -
Seite 5: Installazione
CALDAIE DI PROVA Il campo di lavoro è stato ottenuto su caldaie di prova secondo norma EN 676. CALDAIE COMMERCIALI L’abbinamento bruciatore-caldaia non pone problemi se la caldaia è conforme alla norma EN 303 e le dimen- sioni della sua camera di combustione sono prossime a quelle previste nella norma EN 676. Se invece il bruciatore viene abbinato ad una caldaia commerciale non conforme alla norma EN 303 o con dimensioni della camera di combustione nettamente più... -
Seite 6: Posizionamento Sonda Elettrodo
3.2 POSIZIONAMENTO SONDA ELETTRODO Sonda Elettrodo d’accensione Diffusore Sonda Elettrodo D5104 3 ATTENZIONE 3.3 LINEA DI ALIMENTAZIONE GAS D5069 – Condotto arrivo gas – Saracinesca manuale (a carico dell’installatore) – Manometro pressione gas (a carico dell’installatore) – Filtro – Pressostato gas M1 –... -
Seite 7: Collegamenti Elettrici
COLLEGAMENTI ELETTRICI 3.4.1 COLLEGAMENTI ELETTRICI STANDARD LEGENDA Connettore Sonda XP6 – Presa 6 poli XP7 – Presa 7 poli Elettrodo X6 – Spina 6 poli Terra bruciatore X7 – Spina 7 poli B4 – Segnalazione funziona- Trasformatore d’accensione mento h1 – Contaore PG –... -
Seite 8: Collegamenti Elettrici Con Controllo Tenuta Valvole
3.4.2 COLLEGAMENTI ELETTRICI CON CONTROLLO TENUTA VALVOLE (DUNGS VPS 504) A CURA DELL’INSTALLATORE LEGENDA X6 – Spina 6 poli X7 – Spina 7 poli B4 – Segnalazione funzionamento h1 – Contaore PG – Pressostato gas minima S3 – Segnalazione di blocco a distanza (230V - 0,5A max.) T6A –... -
Seite 9: Regolazione Serranda Aria
4.3 REGOLAZIONE SERRANDA ARIA La regolazione della portata d’aria si effettua agendo sulla serranda fissa (1) dopo aver allentato le viti (2). Una volta raggiunta la regolazione ottimale avvitare completamente le viti (2). D5231 4.4 CONTROLLO DELLA COMBUSTIONE È consigliabile regolare il bruciatore, a seconda del tipo di gas utilizzato, secondo le indicazioni fornite nella tabella seguente: ECCESSO D’ARIA: EN 676... -
Seite 10: Programma Di Avviamento
4.6 PROGRAMMA DI AVVIAMENTO Normale Blocco per mancata accensione Termostato Motore Trasf. d’accensione Valvole Fiamma Blocco max. 2s max. 2s D4172 Se in funzionamento la fiamma si spegne il bruciatore va in blocco entro 1 secondo. 4.7 DIAGNOSTICA PROGRAMMA DI AVVIAMENTO Durante il programma di avviamento, le indicazioni sono esplicate nella seguente tabella: TABELLA CODICE COLORE Sequenze... -
Seite 11: Sblocco Apparecchiatura E Utilizzo Diagnostica
4.8 SBLOCCO APPARECCHIATURA E UTILIZZO DIAGNOSTICA L’apparecchiatura in dotazione ha una sua funzione diagnostica attraverso la quale è possibile facilmente individuare le eventuali cause di mal funzionamento (segnalazione: LED ROSSO). Per utilizzare tale funzione, è necessario attendere almeno 10 secondi dall’istante di messa in sicurezza (blocco) e premere, quindi, il pulsante di sblocco. -
Seite 12: Per Evitare Al Bruciatore Surriscaldamenti Eccessivi O Cattiva Combustione
La sequenza degli impulsi emessi dall’apparecchiatura identifica le possibili tipologie di guasto che vengono elencate nella seguente tabella. SEGNALE CAUSA PROBABILE Non viene rilevato un segnale stabile di fiamma nel tempo di sicurezza: – guasto alla sonda di ionizzazione; 2 lampeggi –... -
Seite 13: Anomalie / Rimedi
ANOMALIE / RIMEDI Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad un mancato o non regolare funzionamento del bruciatore. Un’anomalia, nel funzionamento nella maggior parte dei casi, porta alla accensione della segnalazione all’interno del pulsante di sblocco dell’apparecchiatura di comando e controllo (9, fig. - Seite 14 Segnale Inconveniente Causa probabile Rimedio consigliato 10 lampeggi Il bruciatore non si 32 - Collegamenti elettrici errati... . Controllarli avvia ed appare il blocco Il bruciatore va in 33 - Apparecchiatura elettrica difettosa ..Sostituirla blocco 34 - Presenza disturbi elettromagnetici .
-
Seite 15: Normale Funzionamento / Tempo Di Rilevazione Fiamma
NORMALE FUNZIONAMENTO / TEMPO DI RILEVAZIONE FIAMMA L’ apparecchiatura ha una ulteriore funzione attraverso la quale è possibile accertare il corretto funzionamento del bruciatore (segnalazione: LED VERDE permanentemente acceso). Per utilizzare tale funzione, bisogna aspettare almeno dieci secondi dall’accensione del bruciatore e premere il pulsante dell’apparecchiatura per un tempo minimo di tre secondi. - Seite 17 INHALT BESCHREIBUNG DES BRENNERS . . . BETRIEB......Mitgeliefertes Zubehör....4.1 Einstellung der Brennerleistung .
-
Seite 18: Technische Merkmale
TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN Brennerleistung 42 ÷ 116 kW 36.000 ÷ 100.000 kcal/h Unterer Heizwert: 8 12 kWh/Nm 7.000 ÷ 10.340 kcal/Nm Erdgas (2. Gasfamilie) Druck: min. 16 mbar max. 100 mbar ± Stromversorgung Einphasig, 230 V 50Hz Motor 230V / 0,7 A 4 F... -
Seite 19: Installation
PRÜFKESSEL Das Arbeitsfeld wurde an einem Prüfkessel, gemäß der Norm EN 676, ermittelt. HANDELSÜBLICHE HEIZKESSEL Die Abstimmung Brenner-Kessel ist ohne Probleme, wenn der Kessel der Euronorm EN 303 entspricht und die Abmessungen des Feuerraumes mit Euronorm EN 676 übereinstimmen. Wenn der Brenner mit einem Heizkessel kombiniert werden soll, der nicht der Euronorm EN 303 und der EN 676 entspricht, müssen die technischen Daten aufeinander abgestimmt werden. -
Seite 20: Fühler - Und Elektrodenstellung
3.2 FÜHLER - UND ELEKTRODENSTELLUNG Zündelektrode Flammenfühler Verteilerdüse Flammen- Fühler Zündelektrode D5104 3 ACHTUNG 3.3 GASANSCHLUSS–SCHEMA D5069 – Gaszuleitung – Handabsperrschieber (Sonderzubehör) – Gasdruckmanometer (Sonderzubehör) – Filter – Gasdruckwächter M1 – Messung, Anschlußdruck – Sicherheitsventil M2 – Messung, Brenner- Kopfdruck –... -
Seite 21: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA 3.4.1 ELEKTRISCHES STANDARDVERDRAHTUNGSSCHEMA Flammenfühler Kabelverbinder LEGENDE Zündelektrode XP6 – 6 - poliger Steckdose Brenner-Erdung XP7 – 7 - poliger Steckdose X6 – 6 - poliger Stecker Zündtrafo X7 – 7 - poliger Stecker B4 – Betrieb-Fernmeldung h1 – Stundenzähler PG –... -
Seite 22: Elektrisches Verdrahtungsschema Mit Dichtheitskontrolle Der Ventile
3.4.2 ELEKTRISCHES VERDRAHTUNGSSCHEMA MIT DICHTHEITSKONTROLLE DER VENTILE (DUNGS VPS 504) VOM INSTALLATEUR AUSZUFÜHREN LEGENDE X6 – 6 - poliger Stecker X7 – 7 - poliger Stecker B4 – Betrieb-Fernmeldung h1 – Stundenzähler PG – Gasdruckwächter S3 – Störabschaltung-Fernmel- dung (230V - 0,5 A max.) T6A –... -
Seite 23: Luftklappeneinstellung
4.3 LUFTKLAPPENEINSTELLUNG Der Luftdurchsatz wird durch die Betätigung der unbeweglichen Klappe (1) reguliert. Zu diesem Zweck müssen zuvor die Schrauben (2) aufge- dreht werden. Hat man die optimale Einstellung erreicht, dann die Schrauben (2) festschrauben. D5231 4.4 VERBRENNUNGSKONTROLLE Der Brenner muss gemäß untenstehender Tabelle auf die jeweils vorhandene Gasart eingestellt werden: LUFTÜBERSCHUSS: EN 676 max. -
Seite 24: Betriebsablauf
4.6 BETRIEBSABLAUF Normal Störabschaltung wegen Nichtzündung Thermostat Motor Zündtransformator Magnetventile Flamme Störabschaltung D4172 max. 2s max. 2s Sollte die Flamme während des Betriebes erlöschen, erfolgt eine Störabschaltung innerhalb 1 Sekunde. 4.7 DIAGNOSTIK BETRIEBSABLAUF Die Bedeutung der verschiedenen Anzeigen während des Anlaufprogramms ist in folgender Tabelle erklärt: FARBCODETABELLE Sequenzen Farbcode... -
Seite 25: Entriegelung Des Steuergeräts Und Verwendung Der Diagnostik
4.8 ENTRIEGELUNG DES STEUERGERÄTS UND VERWENDUNG DER DIAGNOSTIK Das mitgelieferte Steuergerät verfügt über eine Diagnosefunktion, mit der Ursachen eventueller Betriebs- störungen leicht festgestellt werden können (Anzeige: ROTE LED). Um diese Funktion zu verwenden, muss mindestens 10 Sekunden ab Störabschaltung gewartet werden, dann auf die Entriegelungstaste drücken. -
Seite 26: Mögliche Ursache
Die Sequenz der vom Steuergerät abgegebenen Impulse gibt die möglichen Defekte an, die in der nachfol- genden Tabelle verzeichnet sind. SIGNAL MÖGLICHE URSACHE Innerhalb der Sicherheitszeit wird keine stabile Flamme festgestellt: – Defekt am Ionisationsfühler; – Defekt an den Gasventilen; 2 Blinken ... -
Seite 27: Störungen / Abhilfe
STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steu- ergeräts (9, Abb. -
Seite 28: Bemerkung
Signal Störungen Mögliche Ursache Empfohlene Abhilfe 10 Blinken Brenner geht nicht an 32 - Falsche Elektrische Anschlüsse ..Kontrollieren und es erfolgt eine Kontrollieren Störabschaltung Störabschaltung des 33 - Defektes Steuergerät ....Auswechseln Brenners 34 - Vorhandensein elektromagnetischer . -
Seite 29: Normaler Betrieb / Flammendetektionszeit
NORMALER BETRIEB / FLAMMENDETEKTIONSZEIT Das Steuergerät hat eine weitere Funktion, durch die der korrekte Betrieb des Brenners geprüft werden kann (Anzeige: GRÜNE LED leuchtet ununterbrochen). Um diese Funktion zu nutzen, muss man mindestens zehn Sekunden ab der Inbetriebnahme des Brenners war- ten, und die Taste des Steuergerätes mindestens drei Sekunden lang drücken. -
Seite 31: Burner Description
INDEX BURNER DESCRIPTION ... WORKING ..... . . Burner equipment ....4.1 Combustion adjustment. -
Seite 32: Technical Data
TECHNICAL DATA 2.1 TECHNICAL DATA Thermal power 42 – 116 kW 36,000 – 100,000 kcal/h Net heat value: 8 – 12 kWh/Nm 7,000 – 10,340 kcal/Nm Natural gas (Family 2) Pressure: min. 16 mbar max. 100 mbar ± Electrical supply Single phase, 230 V 50Hz Motor... -
Seite 33: Boiler Fixing
TEST BOILER The working field has been defined according to EN 676 standard. COMMERCIAL BOILERS The burner-boiler matching is assured if the boiler conforms to EN 303 and the combustion chamber dimen- sions are similar to those shown in the diagram EN 676. For applications where the boiler does not conform to EN 303, or where the combustion chamber is much smaller than the dimensions given in EN 676, please con- sult the manufacturers. -
Seite 34: Gas Train
3.2 PROBE - ELECTRODE POSITIONING Ignition electrode Ionization probe Diffuser Probe Electrode D5104 3 – WARNING 3.3 GAS FEEDING LINE D5069 1 – Gas supply pipe 2 – Manual cock (supplied by the installer) 3 – Gas pressure gauge (supplied by the installer) 4 –... -
Seite 35: Electrical Wiring
ELECTRICAL WIRING 3.4.1 STANDARD ELECTRICAL WIRING Connector Ionization probe KEY TO LAY-OUT XP6 – 6 pole socket Electrode XP7 – 7 pole socket Burner earth X6 – 6 pin plug Ignition transformer X7 – 7 pin plug B4 – Working signal h1 –... -
Seite 36: Combustion Adjustment
3.4.2 ELECTRICAL WIRING WITH GAS LEAK CONTROL DEVICE (DUNGS VPS 504) TO BE DONE BY THE INSTALLER KEY TO LAY-OUT X6 – 6 pin plug X7 – 7 pin plug B4 – Working signal h1 – Hour counter PG – Minimum gas pressure switch S3 –... -
Seite 37: Air Damper Setting
4.3 AIR DAMPER SETTING The regulation of the air-rate is made by adjusting the air damper (1), af- ter loosing the screws (2). When the optimal regulation is reached, screw tight the screws (2). D5231 4.4 COMBUSTION CHECK It is advisable to set the burner according to the type of gas used and following the indications of the table: AIR EXCESS: EN 676 max. -
Seite 38: Burner Start-Up Cycle
4.6 BURNER START-UP CYCLE Normal Lock-out, due to ignition failure Thermostat Motor Ignition transformer Valves Flame Lock-out D4172 max. 2s max. 2s When flame-failure occurs during working, shut down takes place within one second. 4.7 START-UP CYCLE DIAGNOSTICS During start-up, indication is according to the followin table: COLOUR CODE TABLE Sequences Colour code... -
Seite 39: Resetting The Control Box And Using Diagnostics
4.8 RESETTING THE CONTROL BOX AND USING DIAGNOSTICS The control box features a diagnostics function through which any causes of malfunctioning are easily iden- tified (indicator: RED LED). To use this function, you must wait at least 10 seconds once it has entered the safety condition (lock-out), and then press the reset button. - Seite 40 The sequence of pulses issued by the control box identifies the possible types of malfunction, which are listed in the table below. SIGNAL PROBABLE CAUSE The flame does not stabilise at the end of the safety time: – faulty ionisation probe; –...
- Seite 41 FAULTS / SOLUTIONS Here below you can find some causes and the possible solutions for some problems that could cause a fail- ure to start or a bad working of the burner. A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box (9, fig.
- Seite 42 Signal Problem Possible cause Recommended remedy 10 blinks The burner does not 32 - Incorrect electrical wiring ... . . Check switch on, and the lockout appears The burner goes into 33 - Defective control box .
- Seite 43 NORMAL OPERATION / FLAME DETECTION TIME The control box has a further function to guarantee the correct burner operation (signal: GREEN LED perma- nently on). To use this function, wait at least ten seconds from the burner ignition and then press the control box button for a minimum of 3 seconds.
- Seite 44 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.rielloburners.com Con riserva di modifiche - Änderungen vorbehalten! - Subject to modifications...
