Inbetriebnahme
5.3
Datenformat
Alle Konfigurations-Parameter und Daten werden im Little-Endian-Format übertragen.
Sensoren/Controller mit RS422: die zyklischen Daten werden dekodiert, d. h. den 3 Bytes wird ein 4. Byte angefügt und dann über-
tragen. Welche Sensorsignale zur Übertragung ausgewählt sind sowie deren Reihenfolge, können Sie dem Webinterface des Sensors
entnehmen.
Sensor (RS422)
L-Byte
00000001
M-Byte
01001100
H-Byte
11001010
L-Byte
00101010
M-Byte
01000000
H-Byte
10111111

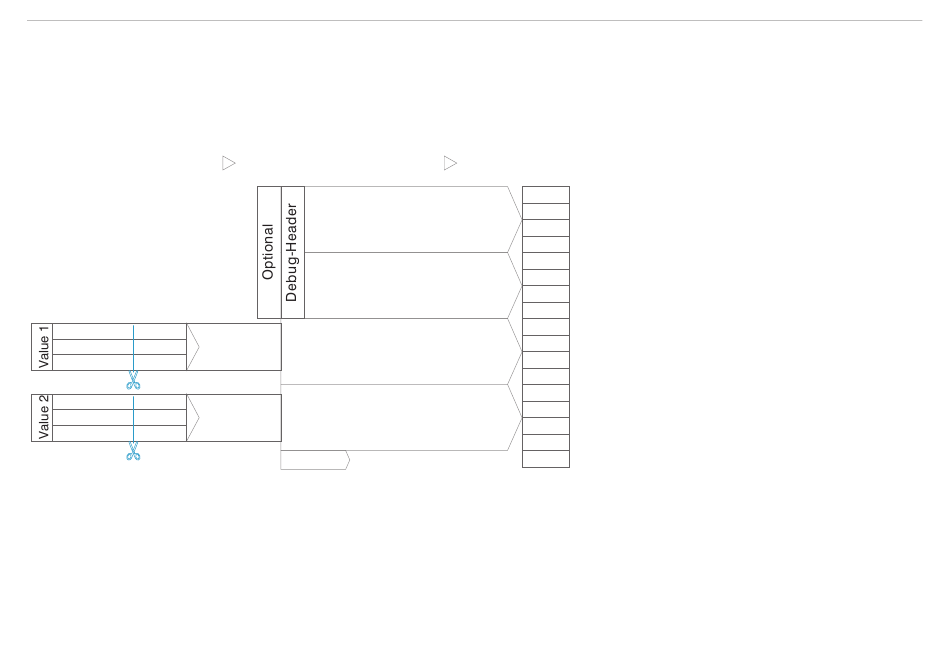

Abb. 12 Interpretation der RS422-Sensordaten in der IF2035-EIP
Sensoren/Controller mit RS485: die zyklischen Daten werden unverändert, d. h. als Binärblock wie vom Sensor beschrieben und
geliefert, über den Feldbus übertragen. Den Aufbau des Datenblocks entnehmen Sie bitte der Betriebsanleitung des Sensors.
IF2035-EIP
IF2035
Timestamp
(int, unsigned, 32 bit)
„12345" > 0x00003039
Error Code
(int, unsigned, 32 bit)
„1" > 0x00000001
Value 1:
001010 001100 000001
Value 2:
111111 000000 101010
...
PLC I/O Area
0x39
0x30
0x00
0x00
0x01
0x00
0x00
0x00
0x01
0xA3
0x00
0x00
0x2A
0xF0
0x03
0x00
...
Seite 19
