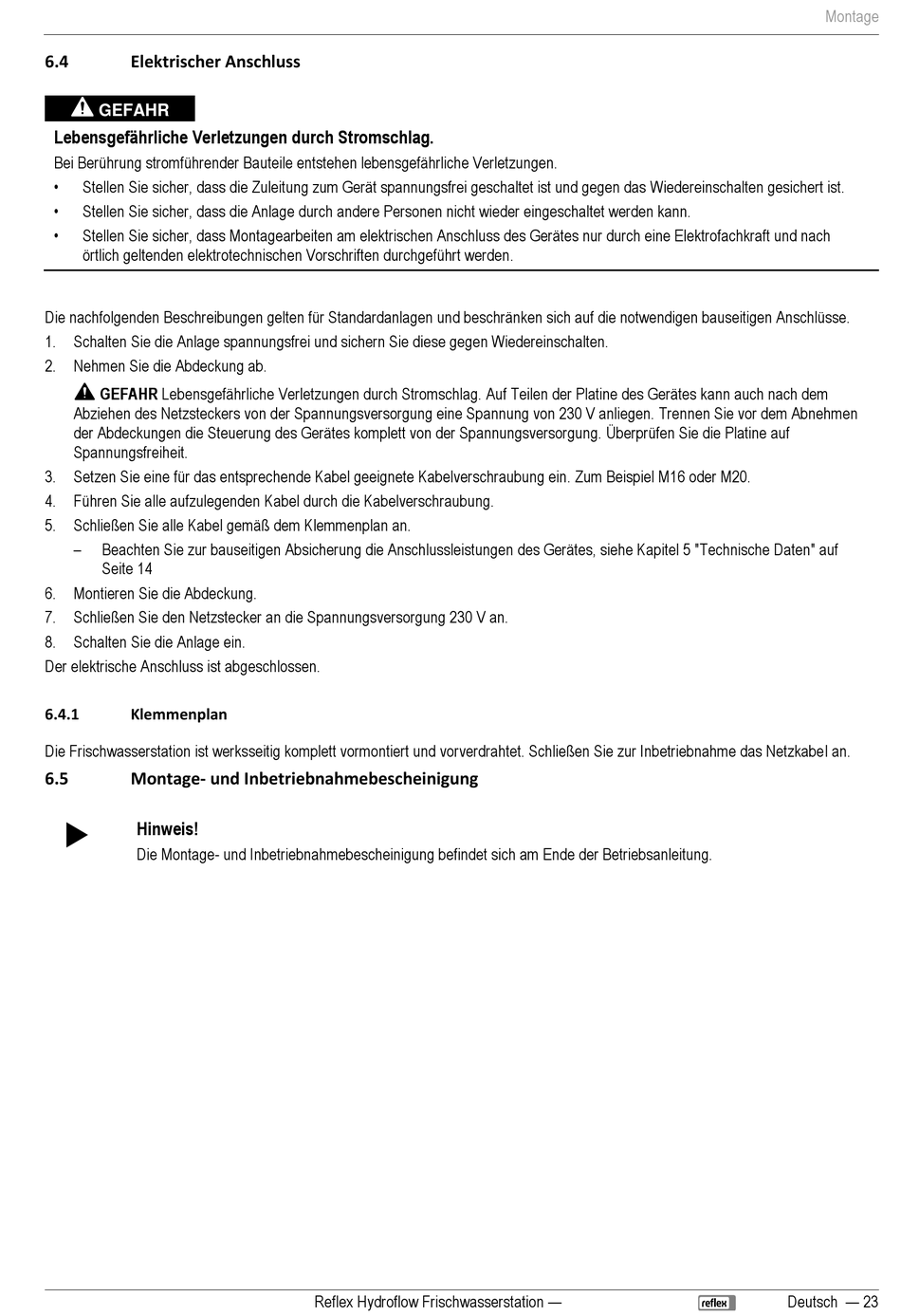

6.4
Elektrischer Anschluss
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche Verletzungen.
Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei geschaltet ist und gegen das Wiedereinschalten gesichert ist.
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder eingeschaltet werden kann.
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des Gerätes nur durch eine Elektrofachkraft und nach
örtlich geltenden elektrotechnischen Vorschriften durchgeführt werden.
Die nachfolgenden Beschreibungen gelten für Standardanlagen und beschränken sich auf die notwendigen bauseitigen Anschlüsse.
1. Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen Wiedereinschalten.
2. Nehmen Sie die Abdeckung ab.
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann auch nach dem
Abziehen des Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen. Trennen Sie vor dem Abnehmen
der Abdeckungen die Steuerung des Gerätes komplett von der Spannungsversorgung. Überprüfen Sie die Platine auf
Spannungsfreiheit.
3. Setzen Sie eine für das entsprechende Kabel geeignete Kabelverschraubung ein. Zum Beispiel M16 oder M20.
4. Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubung.
5. Schließen Sie alle Kabel gemäß dem Klemmenplan an.
Beachten Sie zur bauseitigen Absicherung die Anschlussleistungen des Gerätes, siehe Kapitel 5 "Technische Daten" auf
Seite 14
6. Montieren Sie die Abdeckung.
7. Schließen Sie den Netzstecker an die Spannungsversorgung 230 V an.
8. Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
6.4.1
Klemmenplan
Die Frischwasserstation ist werksseitig komplett vormontiert und vorverdrahtet. Schließen Sie zur Inbetriebnahme das Netzkabel an.
6.5
Montage- und Inbetriebnahmebescheinigung

Hinweis!
Die Montage- und Inbetriebnahmebescheinigung befindet sich am Ende der Betriebsanleitung.
