6.3.1
Positionierung
Wandmontage
Hydroflow XS-M

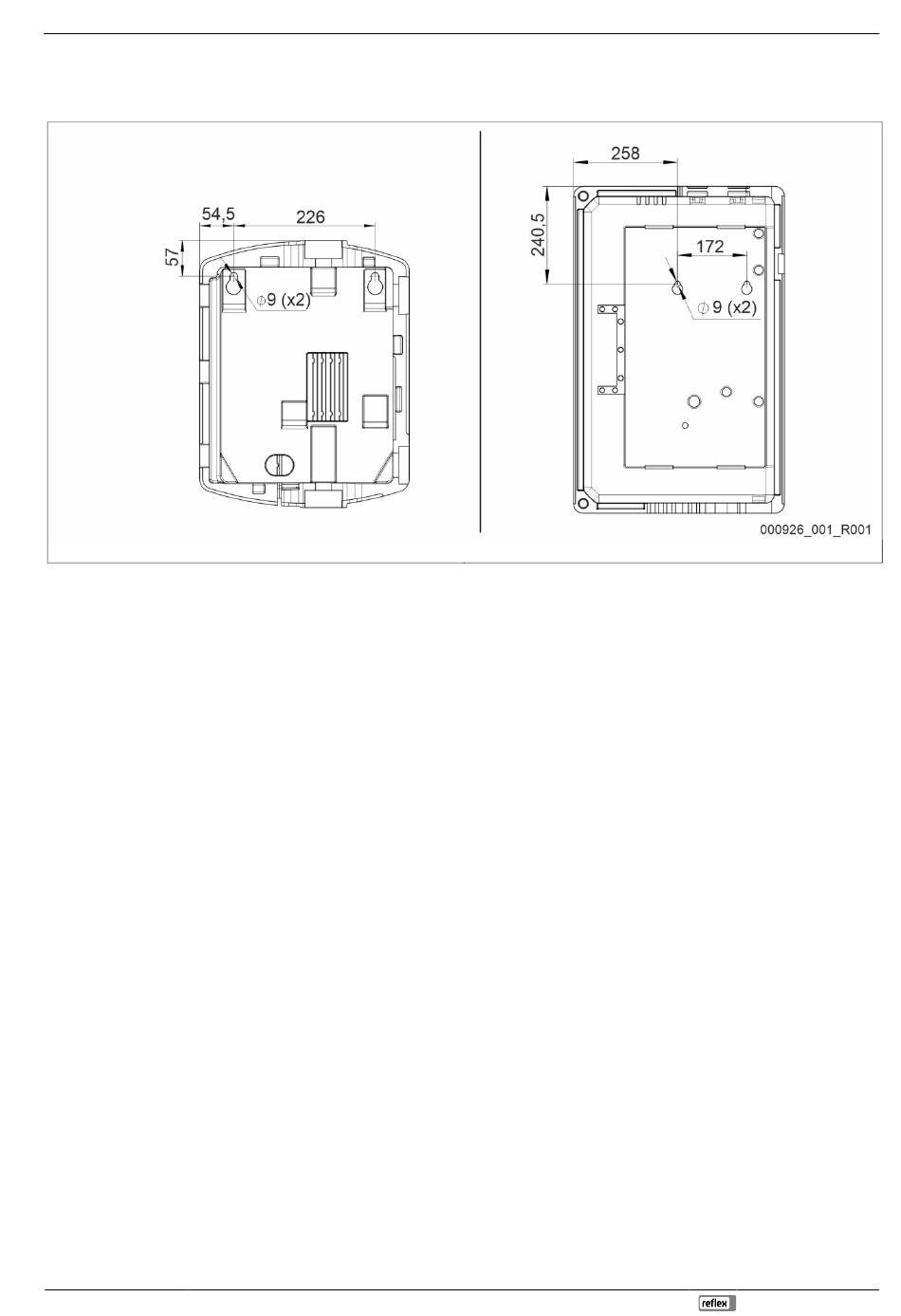

1. Zeichen Sie für die Wandmontage zwei Löcher an die Wand. Die korrekten Abstände entnehmen Sie der Zeichnung oben. Der
Durchmesser beträgt 9 mm. Nehmen Sie die Bohrung vor und setzten Sie Befestigungselemente entsprechend der
Wandbeschaffenheit ein.
2. Setzen Sie nun eine Schraube mit Unterlegscheibe mit Montageelement ein und drehen Sie die Schraube ein, bis der
Schraubenkopf 35 mm Abstand zur Wand hat.
3. Hängen Sie die Station ein. Richten Sie die Station waagerecht aus und fixieren Sie sie mit einer zweiten Schraube und einer
Unterlegscheibe.
4. Die beiden Schrauben gleichmäßig festschrauben.
Reflex Hydroflow Frischwasserstation —
Hydroflow L-XL
Montage
Deutsch — 19
