4. Anzeigen und Benutzeroberflächen
Der EV Charger verfügt über drei verschiedene Anzeigeebenen und integrierte Benutzeroberflächen,
wie in Kapitel 3 dargestellt:
LED-Anzeige
•
Touchscreen-Farbdisplay,
•
Not-Stopp Schalter
•
4.1 LED-Anzeige
Der EV Charger ist mit einer LED-Anzeige auf der vorderen Türe ausgestattet. Siehe Abbildung 1. Tabelle 2 fasst alle
möglichen Zustände der LED-Anzeige zusammen, die während des Betriebs auftreten können, und gibt für jeden eine
kurze Erklärung.

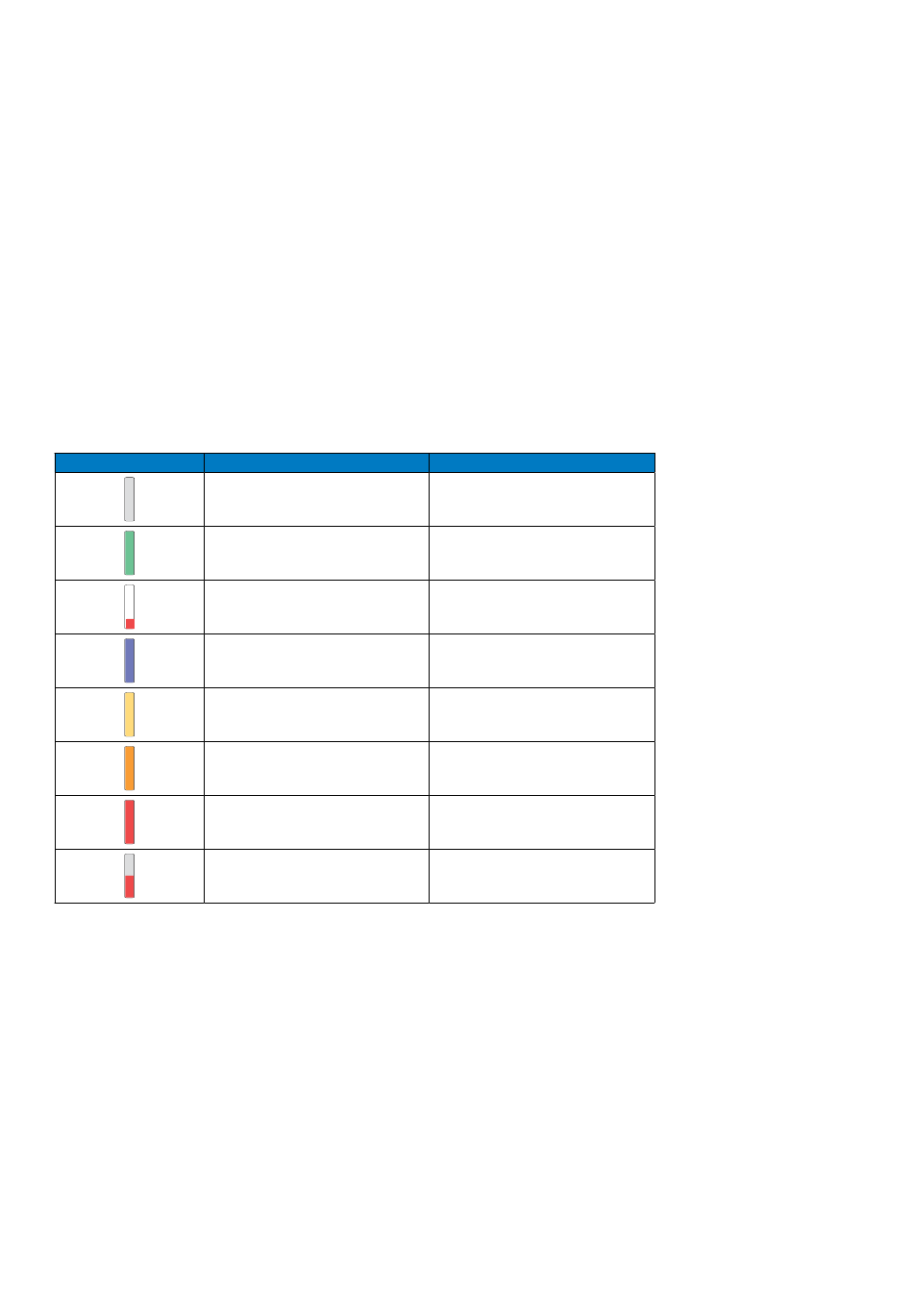

Tabelle 2. LED-Signale des Green Motion DC 22 EV Chargers
Visueller Zustand Beschreibung
Kein Licht
Inkrementelles grünes Licht Blinkendes grünes
Licht Grünes Dauerlicht Pumpendes
grünes Licht
Anzeige leuchtet weiß mit blinkendem
rotem Punkt
Blinkendes blaues Licht Pumpendes blaues
Licht Blaues Dauerlicht
Gelbes Dauerlicht
Pumpendes oranges Licht
Anzeige leuchtet dauerhaft rot
Kein Licht und blinkendes rotes Licht
10
BENUTZERHANDBUCH FÜR GREEN MOTION DC 22 UND DC 22 MOBILE EV CHARGER BENUTZERHANDBUCH MN192003DE www.eaton.com
Status
Ladevorgang angehalten oder nicht aktiv
Integritätsprüfung Anlaufphase Betriebsbereit
Warten auf Benutzerinteraktion
Kein Internet / Keine Serververbindung
Ladebeginn Fahrzeug in Betrieb Fahrzeug
aufgeladen / Reserviert
Außer Betrieb / Wartung
Aktualisierungsphase
Fehler beim Laden / Hardwarefehler /
Notschalter ein
Integritätsprüfung fehlgeschlagen
