In Betrieb nehmen
Geräte an einen CC-Link IE Field Basic-Client anbinden mit GX Works3

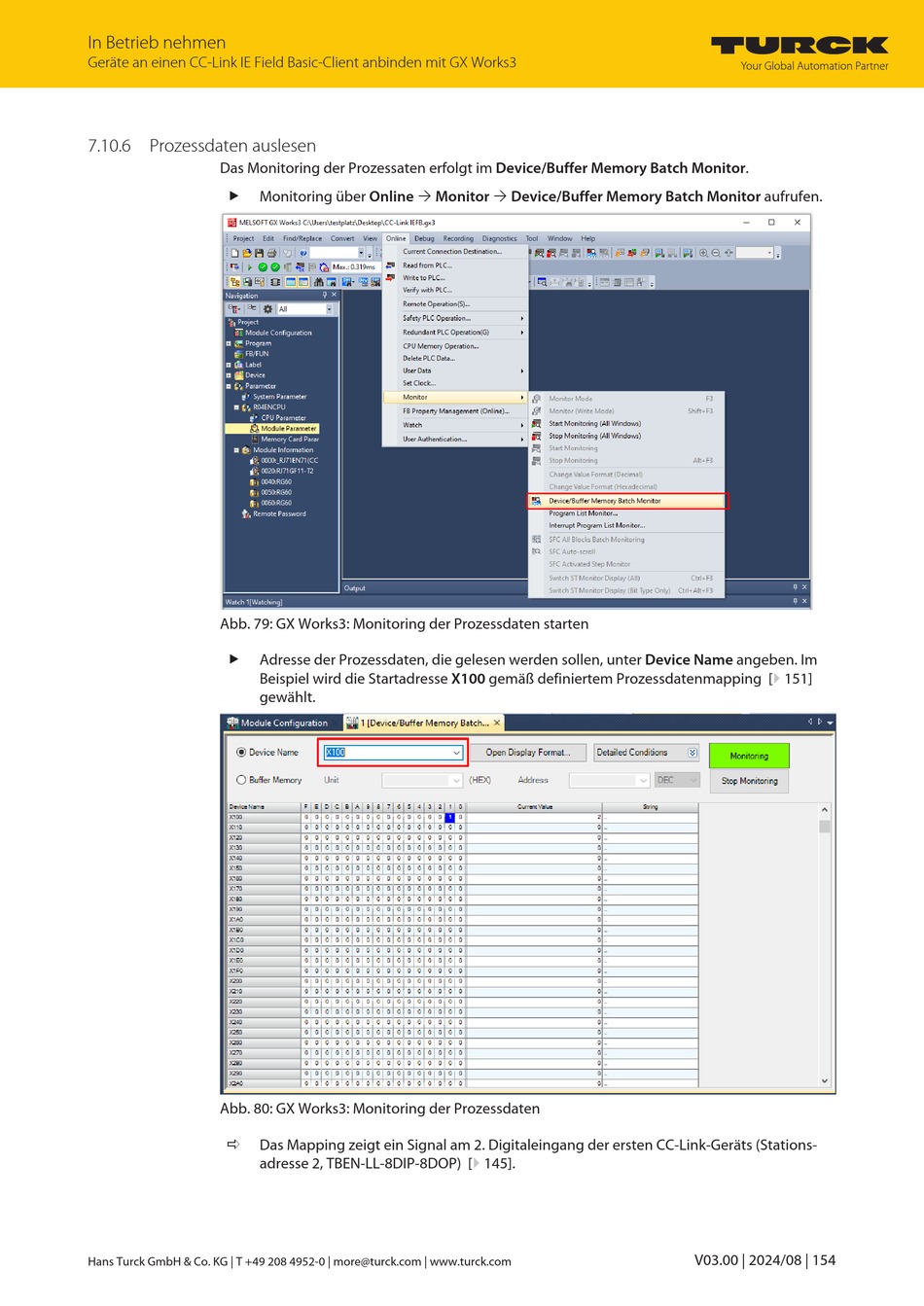

7.10.6 Prozessdaten auslesen
Das Monitoring der Prozessaten erfolgt im Device/Buffer Memory Batch Monitor.
„
Monitoring über Online Ò Monitor Ò Device/Buffer Memory Batch Monitor aufrufen.
Abb. 79: GX Works3: Monitoring der Prozessdaten starten
„
Adresse der Prozessdaten, die gelesen werden sollen, unter Device Name angeben. Im
Beispiel wird die Startadresse X100 gemäß definiertem Prozessdatenmapping [} 151]
gewählt.
Abb. 80: GX Works3: Monitoring der Prozessdaten
a
Das Mapping zeigt ein Signal am 2. Digitaleingang der ersten CC-Link-Geräts (Stations-
adresse 2, TBEN-LL-8DIP-8DOP) [} 145].
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
V03.00 | 2024/08 | 154
