ANSCHLÜSSE
DB 9M:
Seriell 9 Pin D-SUB Stecker:
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
USB A Stecker:
USB 2.0 A-Buchse:
Pin
Signal
Pin
1
VCC
3
DATA+
2
DATA-
4
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PCs
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1302IS geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-1302IS an eine USB A-Buchse Ihres PCs an.
2.
Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation" fortfahren.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, laden Sie
bitte als erstes den Treiber auf unserer Homepage (www.exsys.de / www.exsys.ch) herunter.
Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber. Folgen
Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie
Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „USB-Controller" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1302IS richtig installiert.
2
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Signal
Pin
Signal
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
DTR
7
RTS
8
CTS
DSR
9
RI
Achtung!
Stecker nie umge-
Signal
kehrt oder mit
Gewalt einstecken.
GND
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
3
Manual
Anleitung
Vers. 1.0, 21.12.22
Vers. 1.3 / 22.08.24

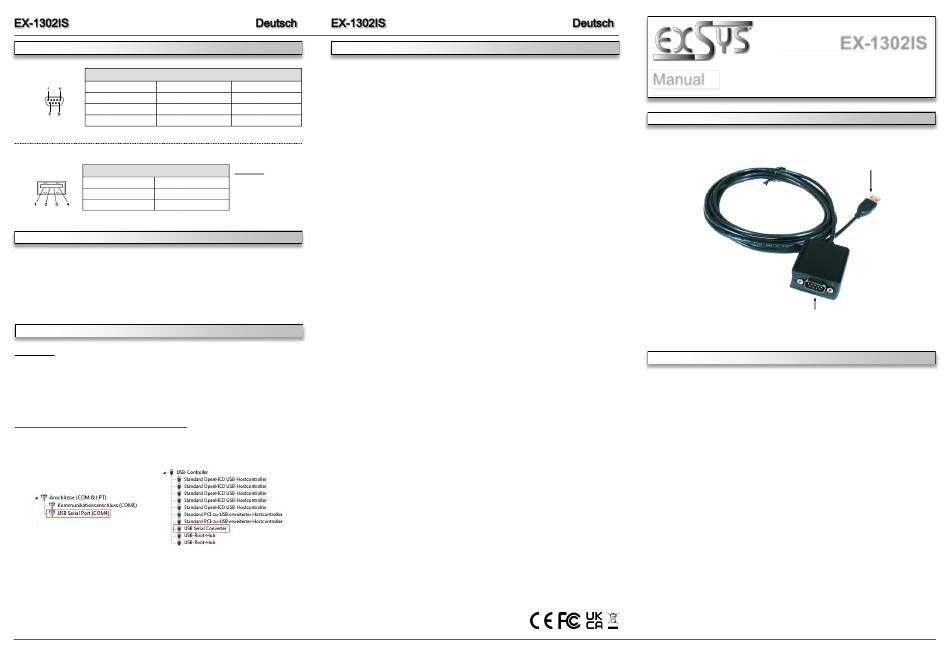

LAYOUT
9-pin Plug
serial RS-232
DESCRIPTION & TECHNICAL INFORMATION
The EX-1302IS USB to Serial Cable provides a high performance RS-232 UART 16C550 serial
interface with 15KV ESD surge protection and 2.5KV isolation. It is designed to connect serial
devices to the USB 1.1 to 3.2 Gen 2 bus of a PC, server or workstation. Easy installation means
there is no need to open the computer and the EX-1302IS can be installed while the system is
running.
Compatibility:
USB 1.1, 2.0 & 3.2
Operating Systems:
Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/
Linux / MAC
Connectors:
1x 9-pin RS-232 Sub-D plug, 1x USB-A plug
Extent of delivery:
EX-1302IS, manual
4
EX-1302IS
USB A-Plug for
connection to PC
