Becker R7/17 M Montage- Und Betriebsanleitung Seite 8

1 2

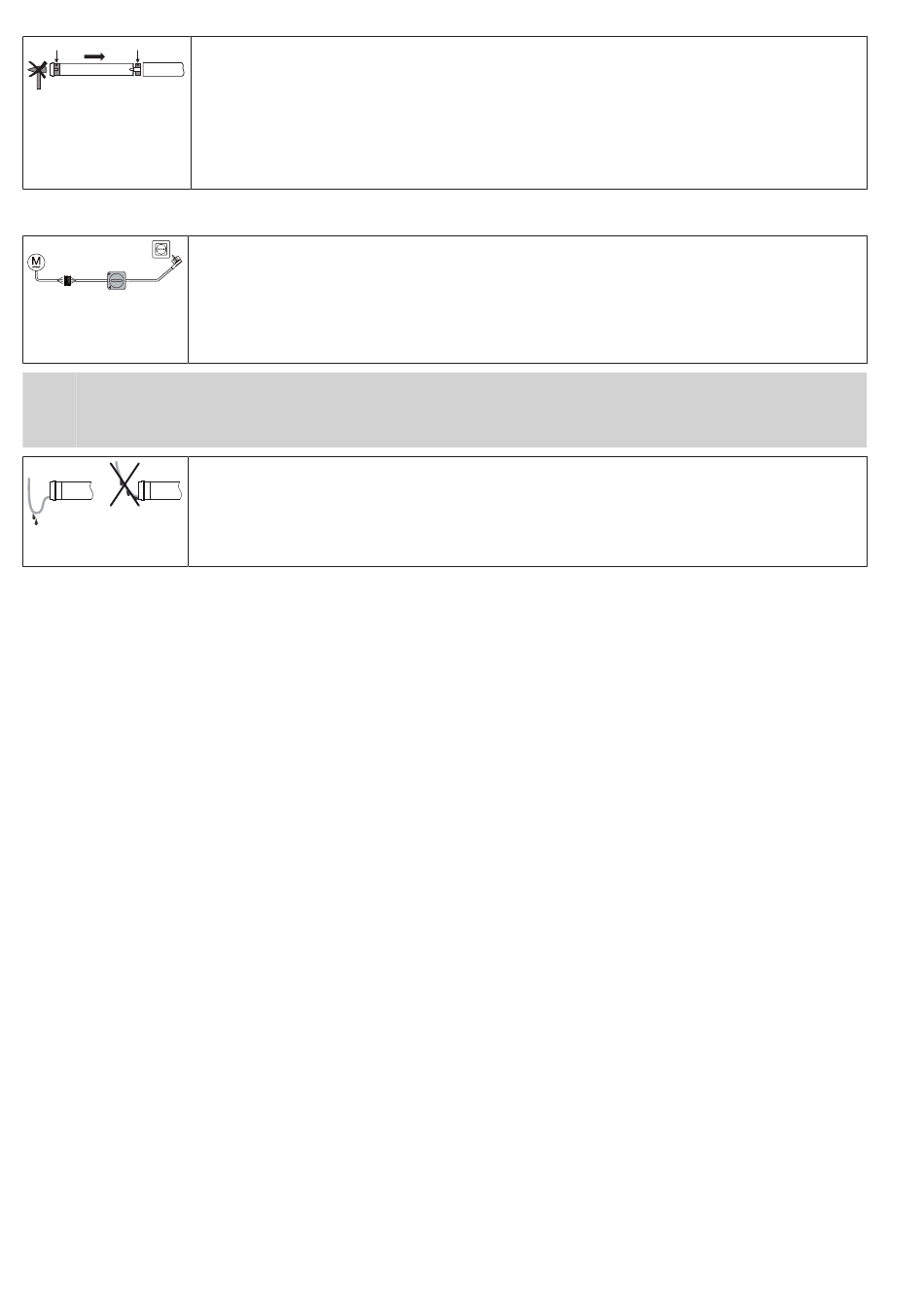

Montieren Sie den Rohrantrieb mit entsprechendem Ring (1) und Mitnehmer (2). Falls der Ring mehre-
re Nuten besitzt, wählen Sie die passgenaue Nut aus und schieben den Ring (1) auf den Laufring.
Anschließend schieben Sie den Rohrantrieb mit dem vormontierten Ring (1) und Mitnehmer (2) form-
schlüssig in die Welle ein. Achten Sie auf guten Sitz des Ringes und des Mitnehmers in der Welle.
Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten
ein und sichern Sie den Antrieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Fe-
derstecker.
Positionieren Sie die Wickelwelle so, dass der Rollladenpanzer mittels Federn befestigt werden kann oder montieren Sie die star-
ren Wellenverbinder nach Herstellerangaben.
Die Inbetriebnahme kann mit der Schaltergarnitur (Art.-Nr. 4901 001 158 0) oder dem vorgesehenen
Bedienelement erfolgen.
Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen der Schaltergarnitur bzw.
des Bedienelements und schalten Sie die Netzspannung ein. Prüfen Sie die Fahrtrichtung. Wenn die
Fahrtrichtung des Behanges nicht mit dem Bedienelement übereinstimmt, tauschen Sie die Anschluss-
litzen schwarz und braun des Rohrantriebes miteinander.
ACHTUNG
Die Schaltergarnitur ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die
Inbetriebnahme vorgesehen!
Anschlussleitung verlegen
Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die Anschlussleitung darf
nicht in den Wickelraum hineinragen. Die gegebenenfalls vorhandene außenliegende Antenne darf kei-
nesfalls gekürzt oder beschädigt werden und in den Wickelraum hineinragen. Decken Sie scharfe Kan-
ten ab.
8 - de
