Stromversorgungssystem miniControl XL
Seite 38
11.6
Zustand der Unterverteilungen
Statusanzeige ➔
/F3➔
Menue
s
An diese
System können keine Unterverteilungen angeschlossen werden, somit ist dieser Punkt funktionslos.
11.7
Zustand der Unterstationen
Statusanzeige ➔
/F3➔
Menue
Unterstationen sind Stromversorgungssysteme gleichen Typs, die von diesem
System mit verwaltet und überwacht werden. Hierfür ist eine Verkabelung der
Systeme via Ethernet (inkl. TCP/IP-Adressvergabe) erforderlich. Im Diagnose-
Bildschirm für Unterstationen wird der Zustande jeweils einer Unterstation
angezeigt; die Auswahl der anzuzeigenden Unterstation geschieht mit und .
Über den Softkey Details/F2 kann auf eine weitere Seite mit näheren
Informationen umgeschaltet werden.
11.8
Systeminformation & System-Log
Statusanzeige ➔
/F3➔
Menue
Auf dieser Seite werden die Serienummer (S/N), Firmware- und Hardware-Version
der Zentraleinheit sowie deren MAC-Adresse angezeigt. Weiterhin sind eine weitere
Seite mit Eckdaten und eine mit dem Logbuch durch mit und anwählbar
(Umschalten mit oder Enter ).
Die Eckdaten-Seite zeigt die Anzahl der installierten Stromkreise, die nominelle
Kapazität der Batterie, die eingestellte Versorgungszeit, die eingestellte Tiefentlade-
(abschalt-)spannung, die Anzahl der vorhandenen Lademodule sowie die
programmierte Dauer des Kapazitätstests an.
Im Logbuch kann mit und ein Jahr gewählt werden; mit oder Enter
schalten Sie zur Anzeige der Einträge aus diesem Jahr um. Die umseitige Tabelle zeigt
eine Übersicht der möglichen im System-Log auftretenden Meldungen.
➔ Enter ➔
Diagnose
➔ Enter ➔
Diagnose
➔ Enter ➔
Diagnose
plus
Anschluss und Inbetriebnahme
➔ Enter
Unterverteilung
➔ Enter
Unterstationen
---Unterstation------
000.000.000.000
BAT:
Hilfe Details
---Unterstation--02--
Fehlerspeicher leer

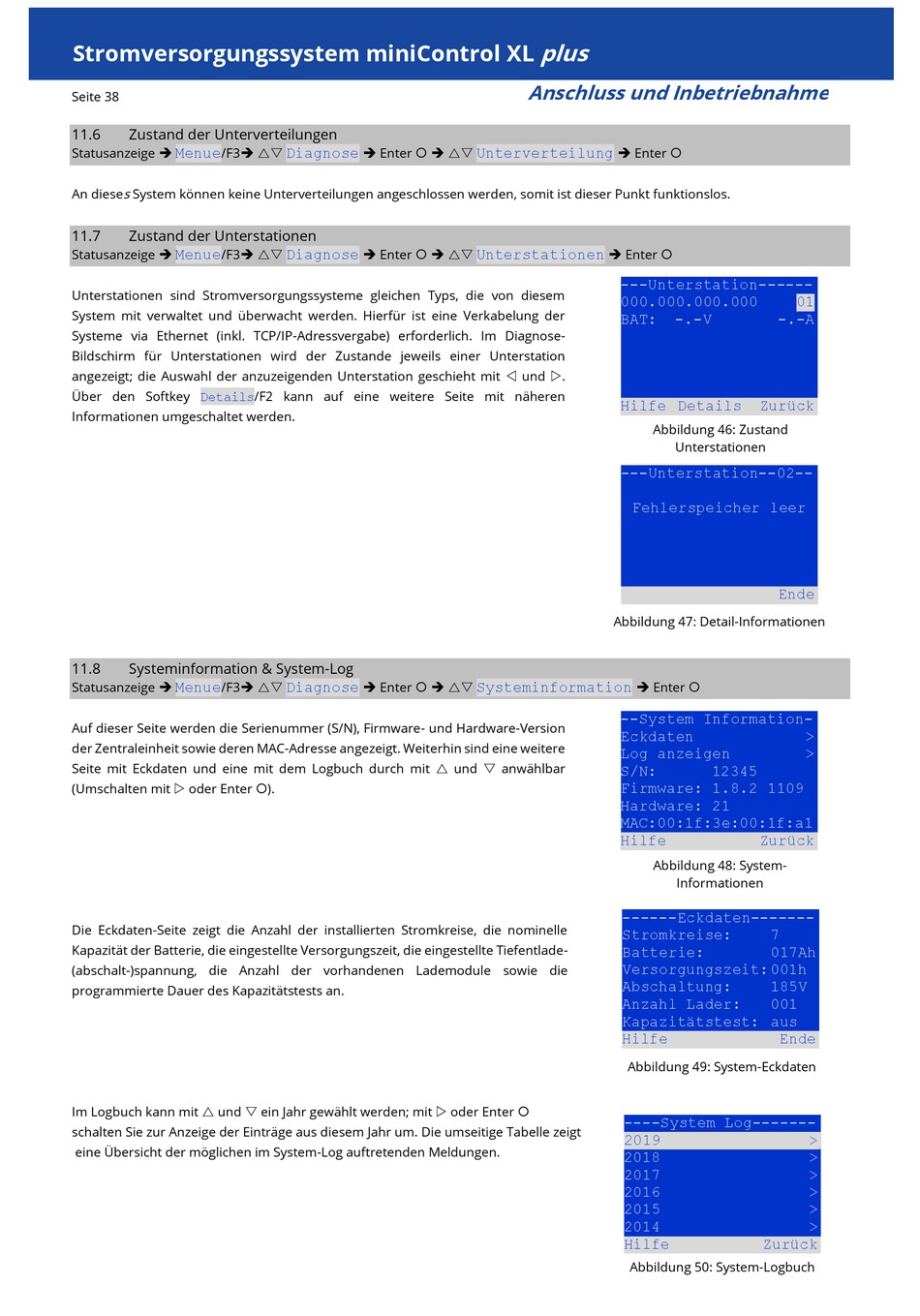

Abbildung 47: Detail-Informationen
➔ Enter
Systeminformation
--System Information-
Eckdaten
Log anzeigen
S/N:
Firmware: 1.8.2 1109
Hardware: 21
MAC:00:1f:3e:00:1f:a1
Hilfe
------Eckdaten-------
Stromkreise:
Batterie:
Versorgungszeit: 001h
Abschaltung:
Anzahl Lader:
Kapazitätstest: aus
Hilfe
Abbildung 49: System-Eckdaten
----System Log-------
2019
2018
2017
2016
2015
2014
Hilfe
Abbildung 50: System-Logbuch
01
-.-V
-.-A
Zurück
Abbildung 46: Zustand
Unterstationen
Ende
>
>
12345
Zurück
Abbildung 48: System-
Informationen
7
017Ah
185V
001
Ende
>
>
>
>
>
>
Zurück
