Ersatzteile

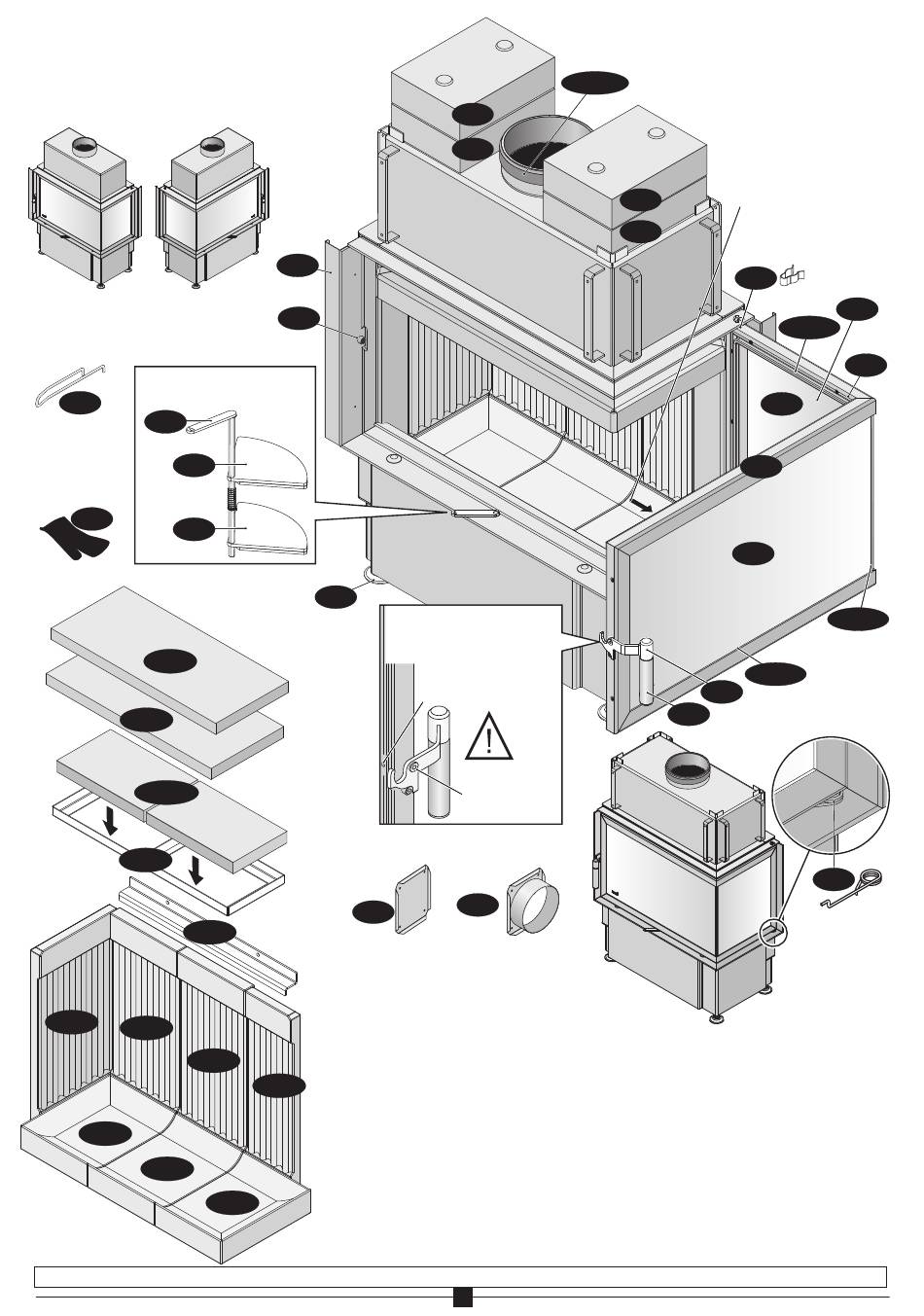

Die hier gezeigten Abbildungen zeigen die
Gerätevariante "rechts offen".
Die Abbildungen gelten für die Gerätevariante
"links offen" entsprechend spiegelbildlich.
Gerätevariante
Gerätevariante
"rechts offen"
"links offen"
Betätigungseinrichtung
Verbrennungsluft
0502
0400
Bedienungs-
werkzeug
"Kalte Hand"
0403
Verbrennungs-
luftschieber
Handschuh
mit Dichtung
2002
0403
0600G
0600G
0600eq
0610
0612
0600C
0600D
0600D
0600B
0600A
* Bei der Ersatzteilbestellung unbedingt angeben, für welche Gerätevariante "rechts offen" oder "links offen" bestellt wird!
0290
optional
0208
0256
Blind-
deckel
0701
0100
0100
0109
0200
0206
0208
0211
0256
0600F
0290
0302
0332
0350 02 Dichtung Feuerraumtür/Sichtfenster
0350 25 Dichtung Feuerraumtür/Korpus
0350 35 Dichtung Abgasstutzen/Rauchrohr
0350 94 Scheibenprofilleiste
0600B
0400
0403
0502
0618
0618
Hinweis: Vor einem Drehen
der Befestigungsschraube
des Türgriffes, unbedingt
den Gewindestift lösen!
Gewindestift zur
Sicherung der Türgriff-
Befestigungsschraube
Türgriff-
Befestigungs-
schraube
Verbrennungs-
luftstutzen
0681
Sichtfenster lang *
Sichtfenster kurz
Klemmschienen aus Aluminium *
Feuerraumtür komplett *
Sicherungsclip
Gegenlager der Feuerraumtür
Feder der Feuerraumtür *
Stellfuß
Verkleidungsanschlussleisten-Set
(Kachelabdeckleisten) optional
Griffstück *
Türgriffhülse
Betätigungseinrichtung *
Verbrennungsluft
Verbrennungsluftschieber mit Dichtung
Bedienungswerkzeug „Kalte Hand"
7
035035
Die Seriennummer befindet
sich oberhalb des Feuerraum-
bodens an der inneren Metall-
0618
verkleidung.
0618
Sicherungsclip
0206
0100
0302
0332
0600 A Feuerraumboden mittig
0600 B Feuerraumboden seitlich
0600 C Feuerraumwand kurze Seite
0600 D Feuerraumwand lange Seite innen
0600 eq Filter, Satz, zweiteilig
0600 F Feuerraumwand lange Seite außen
0600 G Heizgasumlenkplatte mittig
0600 G Heizgasumlenkplatte oben
0605
Feuerraumauskleidung komplett
0610
Halterahmen der Filter
0612
Halteprofil der Feuerraumwände
0618
Speicherstein (optional)
0681
Verbrennungsluftstutzen mit Dichtung
0701
Blinddeckel mit Dichtung
2002
Handschuh
0100
035025
0109
0100
0200
035094
035002
0211
Feder der
Feuerraumtür
